Hoe kiest u het juiste hoekcontactkogellager voor hogesnelheidstoepassingen?

Het selecteren van de optimale rolcomponent voor roterende machines met hoge snelheid vereist een diepgaand inzicht in de bedrijfsomstandigheden, interne geometrie en thermisch beheer. Onder de precisiemachines zijn hoekcontactkogellagers hebben de voorkeur vanwege hun vermogen om gecombineerde radiale en axiale belastingen aan te kunnen met behoud van hoge rotatiesnelheden.

Inzicht in de eisen van snelle bediening

Hogesnelheidstoepassingen, zoals spindels van werktuigmachines, turbocompressoren, hoogfrequente motoren en hulpaggregaten in de ruimtevaart, stellen unieke eisen aan de prestaties van lagers. De belangrijkste uitdagingen zijn onder meer de toename van de centralevliedende kracht, krachtige uitzetting, afbraak van de smeerfilm en instabiliteit van de kooi. Een lagere snelheid die goed presteert bij gematigde snelheden, kan bij hoge rotatiesnelheden voortijdig defect raken als gevolg van een overmatige warmteontwikkeling of onvoldoende interne speling.

Om deze uitdagingen het hoofd te bieden, moeten ingenieurs verschillende parameters gebruiken: contacthoek, precisiekwaliteit, kooimateriaal, smeermethode en voorspanning. De juiste combinatie zorgt voor een lage temperatuurstijging, hoge stabiliteit en een betrouwbare belofte.

Waarom hoekcontactkogellagers uitblinken bij hoge snelheden

In het teken van diepgroefkogellagers zijn hoekcontactkogellagers ontworpen met een specifieke contacthoek tussen de kogels en de loopbaan. Dankzij deze hoek kunnen ze aanzienlijke axiale belastingen aanzienlijke en aanzienlijke hoge rotatiesnelheden mogelijk maken. Hoe kleiner de kogeldiameter ten opzichte van de steekcirkel en hoe lichter de kooi, hoe lager de middelpuntvliedende kracht bij hoge snelheden.

Voor de meeste industriële toepassingen met hoge snelheden wordt de voorkeur gegeven aan lagers met een contacthoek van 15° of 25° boven lagers met een contacthoek van 40°. De kleinere contacthoek magnetische de geproduceerde warmte en maakt een hogere grenssnelheid mogelijk. Bij het bekijken van een gegevensblad voor lagers uit de 7308 wordt de contacthoek aangegeven met achtervoegsels zoals “AC” (25°) of “B” (40°). Voor ultrasnelle spindels kan een 15°-versie volledig worden gemaakt, hoewel dit minder ondersteund is in de maat 7308.

De lagerserie 7308 als casestudy

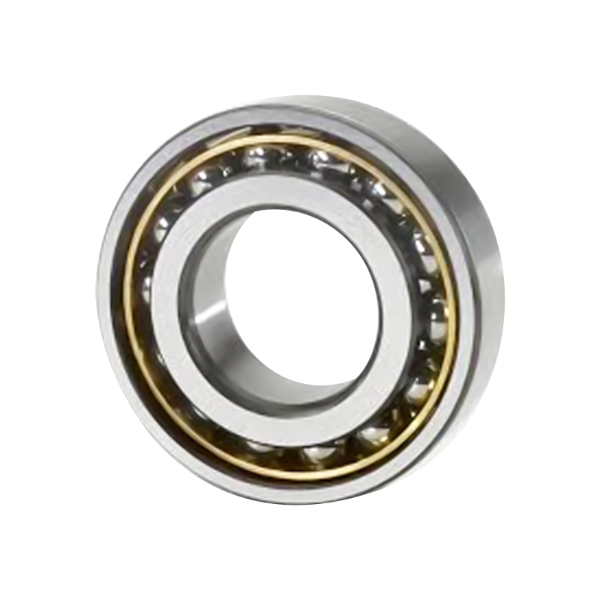

Het 7308-lager is een middelgroot hoekcontactkogellager met een boorbus 40 mm, een buitendiameter van 90 mm en een breedte van 23 mm. Het wordt veel gebruikt in spindels, pompen, compressoren en versnellingsbakken voor algemeen gebruik. Zijn favoriete komt voort uit de balans tussen laadvermogen en snelheidsvermogen. Binnen de 7308-familie bestaan ​​er echter meerdere varianten die de prestaties op hoge snelheid aanzienlijk beïnvloeden.

Belangrijkste variaties in de 7308-familie

Bij de inkoop voor hogesnelheidstoepassingen is het ontwerp en het materiaal van de kooi van cruciaal belang. Kooien van polyamide (nylon) is lichtgewicht en biedt uitstekende hogesnelheidseigenschappen. Het 7308 BEP-pils vertegenwoordigde een veel waardevolle variant met een polyamide kooi en een contacthoek van 40°. Hoewel de hoek van 40° voor een hogere axiale stijfheid zorgt, houdt deze meer warmte dan een tegenhanger van 25°. Voor echte hogesnelheidstoepassingen geven sommige ingenieurs de voorkeur aan het AC-type met een koperen van PEEK-kooi.

De onderstaande tabel vat de belangrijkste varianten samen die relevant zijn voor hogesnelheidsselectie.

Voor toepassingen waarbij de snelheidsbegrenzing de belangrijkste beperking is, kan een 7308-lager met een contacthoek van 25° en een lichtgewicht kooi superieur aan de meer bruikbare 40°-types zijn, zelfs als de axiale belastingscapaciteit wordt verminderd.

Selecteren op basis van interne speling en voorbelasting

Bij hoge snelheden is een zorgvuldige controle van de internetspeling vereist. Bij hogere snelheden duwt de middelpuntvliedende kracht de kogels naar buiten en zet de binnenring uit, terwijl de buitenring koeler kan blijven. Dit kan een vermindering van de interne radiale speling veroorzaken en kan leiden tot interferentie van overmatige voorspanning. Daarom moet een lager dat bedoeld is voor hoge snelheden beginnen met een interne speling die groter is dan normaal, meestal klasse C3 of zelfs C4.

Bij hoekcontactkogellagers die tussen sets worden gebruikt, is de voorspanning een doorslaggevende factor. Een lichte voorspanning wordt bijna altijd volledig voor hogesnelheidsspindels, terwijl een zware voorspanning gereserveerd is voor toepassingen met lage snelheid en hoge stijfheid. Fabrikanten bieden voorbelastingsklassen (bijvoorbeeld licht, gemiddeld, zwaar) die directe van invloed zijn op de maximaal haalbare rotatiesnelheid.

Bij de beoordeling van een 7308-lager voor een spindel van 10.000 tpm is een lichte voorspanning met C3-speling een typisch uitgangspunt. Daarentegen kan een 7308 BEP-lager dat met gemiddelde voorspanning wordt besteld, oververhit raken boven 8.000 tpm, tenzij er speciale koelmaatregelen worden toegepast.

Kooimaterialen en hun rol in snelheid

De kooi scheidt en geleidt de rolelementen. Bij hoge snelheden worden kooimassa en wrijving dominant. Lichtgewicht natuurlijke materialen de centrifugale belasting op de kooiarmen. vindt u een vergelijking van conventionele materialen voor hoekcontactkogellagers.

Voor de meeste hogesnelheidstoepassingen onder de bedrijfstemperatuur van 120°C biedt een kooi van polyamide de beste verhouding tussen snelheid en kosten. Dit is gebruikelijk de gebruikelijke van het 7308 BEP-lager in roterende hogesnelheidsapparatuur voor algemeen gebruik.

Smeerstrategie voor snelle hoekcontactkogellagers

Smering is misschien wel de belangrijkste factor die de hoeveelheid lagers bij hoge snelheden bevat. Er worden twee hoofdmethoden gebruikt: olie-luchtsmering (olienevel of oliestraal) en vetsmering. Elk heeft verschillende snelheidslimieten.

• Vetsmering is eenvoudiger en schoner, maar de geruchten van de basisolie en het type verdikkingsmiddel ongelijk de snelheid. Er zijn hogesnelheidsvetten met synthetische synthetische (PAO of ester) en laagviskeuze basisoliën nodig. Voor een 7308-lager ondersteunt vetsmering doorgaans snelheden tot 60-70% van de oliegesmeerde limiet.
• Olie-lucht smering biedt de hoogste snelheden. Een precieze hoeveelheid olie wordt in een luchtstroom geïnjecteerd, waardoor het pils wordt bewaard tijdens het smeren. Deze methode is verplicht voor ultrasnelle spindels met meer dan 20.000 tpm in de boorklasse van 40 mm.

Wanneer u een 7308-lager is voor een toepassing met continue hoge snelheid, bevestig dan de snelheidsparameter van het smeermiddel (n*dm-waarde). De dm-waarde (steekdiameter in mm x toerental in tpm) voor een 7308-lager is ongeveer 65 mm x tpm. Bij dm-waarden boven 500.000 wordt het dierenarts margeaal en wordt olie-lucht aanbevolen.

Precisieklassen: wanneer zijn ze nodig?

Hogesnelheidsapplicaties indirect een goede loopnauwkeurigheid om trillingen en onbalans te voorkomen. Precisieklassen volgen normen zoals ISO P6, P5 en P4 (van ABEC 3, 5, 7). Een standaard 7308-lager is meestal P0 (normaal), geschikt voor algemene industriële snelheden tot matig toerental. Voor hogesnelheidsspindels wordt vaak P5 of zelfs P4 kleiner.

De onderstaande tabel komt gelijk met de precisieklasse met typische hogesnelheidstoepassingen.

Voor de meeste gebruikers is een 7308 BEP-lager overwogen in een omgeving met hoge snelheden, is P5 de aanbevolen minimale precisiekwaliteit om trillingen veroorzaakte slijtage te voorkomen.

Veelvoorkomende selectiefouten die u moet vermijden

Zelfs ervaren ingenieurs selecteren soms verkeerd voor hoge snelheden. De meest onverwachte fouten zijn onder meer:

• Een contacthoek van 40° kiezen wanneer een 25° voldoende zou zijn. Hoewel 40° een hogere axiale stijfheid biedt, wordt het meer warmte. Voor snelheidsgedomineerde toepassingen is een hoekcontactkogellager van 25° vaak superieur.
• Het verstelbare van de snelheidslimiet van het smeermiddel. Een lagere van hoge kwaliteit met een ongeschikte dierenarts zal snel kapot gaan. Controleer altijd de snelheidsfactor (n*dm) van het vet.
• Overbeladen. De veelvoorspanning verhoogt de wrijving en de hitte. Bij hoge snelheden is een lichte voorbelasting vrijwel altijd correct.
• Het selecteren van een gesloten (afgedicht) lager voor hoge snelheid. Afdichtingen voegen wrijving en hitte teen toe. Voor snelheden boven ongeveer 8.000 tpm op een 7308-lager zijn open ontwerpen met oliesmering noodzakelijk.
• Gebruik van stalen kooien zonder voldoende oliestroom. Stalen kooien hebben meer smeermiddel nodig om glijdende wrijving te beheersen; polyamide- of PEEK-kooien zijn inherent sneller.

Praktische stappen voor specificatie

Wanneer u een hoekcontactkogellager specifiek is voor een sneldraaiend samenstellen, volg dan deze volgorde:

Bepaal het benodigde toerental in rpm en de boringgrootte. Controleer of een 7308-lager een diameter van 40 mm heeft.

Bereken de n*dm-waarde. Als de waarde hoger is dan 400.000, plan dan een oliesmering.

Kies de contacthoek. Gebruik 25° voor snelheidsprioriteit, 40° voor axiale belastingprioriteit.

Selecteer het kooimateriaal. Polyamide voor algemene hoge snelheden, PEEK voor extreme omstandigheden.

Specificeer de interne speling – minimaal C3.

Kies de voorspanning: licht voor hoge snelheid, medium voor gemiddelde snelheid met goede stijfheid.

Bepaal de precisieklasse: P5 voor de meeste hogesnelheidsspindels, P4 voor ultraprecisie.

Bevestig de smeermethode en het smeermiddeltype met de gegevens van de fabrikant.

Voor een 7308 BEP-lager toegepast in een spindel voor algemeen gebruik tot 9.000 tpm zou vetsmering met een synthetisch hogesnelheidsvet, lichte voorspanning en P5-precisie een uitgebalanceerde specificatievormen zijn.

Veelgestelde vragen (FAQ)

Vraag 1: Kan een standaard 7308-lager op hoge snelheid worden gebruikt?
Een standaard 7308-lager met een stalen kooi, normale speling en vetsmering is beperkt tot minimale snelheden (doorgaans minder dan 5.000 tpm). Voor gebruik op hoge snelheid is een versie met een kooi van polyamide, C3-speling en geschikt smeermiddel vereist.

Vraag 2: Wat is het verschil tussen een 7308-lager en een 7308 BEP-lager?
Het 7308-lager grotendeels naar het basisontwerp met een niet-gespecificeerde kooi en speling. Het 7308 BEP-lager geeft een specifieke contacthoek van 40° aan met een glasvezelversterkte polyamidekooi, die een lagere centrifugale massa en een hoger snelheidsvermogen biedt dan versies met stalen kooien.

Vraag 3: Welk smeermiddel is het beste voor hogesnelheidshoekcontactkogellagers?
Voor snelheden onder n*dm 500.000 is een synthetische dierenarts met een laagviskeuze basisolie (bijvoorbeeld PAO 32 of 46) geschikt. Boven deze drempel is olie-luchtsmering met een zeer lichte olie (ISO VG 10–22) vereist.

Vraag 4: Hoe weet ik of ik P5-precisie nodig heb voor mijn 7308-lager?
Als uw toepassing boven de 8.000 tpm draait en weinig trillingen vereist (bijvoorbeeld CNC-spindel, slijpspindel), specifieker dan P5. Voor pompen of ventilatoren met snelheden kunnen P0 of P6 acceptabel zijn.

Vraag 5: Kan ik een 7308 AC-lager vervangen door een 7308 BEP-lager?
Alleen als de richting en grootte van de axiale belasting compatibel zijn. Het AC-type heeft een contacthoek van 25°, terwijl het BEP-type 40° heeft. Bij vervanging moet worden gecontroleerd of het systeem de hogere warmteontwikkeling van het 40°-ontwerp kan verdragen en of de verandering in axiale stabiliteit gunstig is.

Conclusie

Het selecteren van de juiste hoekcontactkogellager voor hogesnelheidstoepassingen vereist het balanceren van de contacthoek, het kooimateriaal, de interne speling, de voorspanning, de smering en de precisiegraad. De 7308-lagerfamilie biedt een veelzijdig platform, waarbij het 7308 BEP-lager een krachtige oplossing biedt voor spindels voor algemeen gebruik met gemiddelde snelheid. Voor echte hogesnelheidswerking geeft u prioriteit aan een contacthoek van 25°, lichtgewicht kooien van polyamide of PEEK, lichte voorspanning en oliesmering waarbij n*dm groter is dan 500.000. Door de hierboven geschetste veroorzaakte aanpak te volgen, kunnen ingenieurs een lange theoretische en stabiele prestaties bereiken, zelfs onder stabiele rotatiesnelheden.
