3200 A-2ZTN9/MT33 dubbele rij hoekcontactkogellagers

Dubbele rij hoekcontactkogellagers (DRACBB) Het ontwerp van de dubbele rij hoekcontactkogellagers (DRACBB) is fundamenteel hetzelfde als twee enkele rij hoekcontactkogellagers, maar neemt aanzienlijk minder axiale ruimte in beslag. De DRACBB is geschikt voor radiale belastingen en axiale belastingen die in beide richtingen werken. Het is in staat de bidirectionele axiale verplaatsing van de as of behuizing te beperken. Met een typische contacthoek van 30° biedt het een zeer stijve lageropstelling en is het bestand tegen kantelmomenten.

Neem contact met ons op

VOORV：No previous product VOLGENDE：7200 BECBP hoekcontactkogellagers

Beschrijving
Specificaties
Neem contact met ons op

Kenmerken van lagers
·Compacte axiale ruimte: Vereist minimale axiale ruimte.
·Ruimtebesparende oplossing: Geschikt voor toepassingen waarbij de axiale ruimte beperkt is, waarbij vaak twee eenrijige hoekcontactkogellagers worden vervangen die rug-aan-rug zijn gemonteerd.
· Gecombineerd laadvermogen: Geschikt voor radiale belastingen en axiale belastingen in beide richtingen.
·Momentlaadvermogen: Kan kantelende momenten weerstaan.
·Stijve lageropstelling: Biedt een hoge systeemstijfheid.

Belangrijkste voordelen
·Hoge stijfheid en laadvermogen: Biedt een aanzienlijk hogere stijfheid vergeleken met een opstelling met hoekcontactkogellagers met één rij.
· Drievoudig laadvermogen: Geschikt voor het gelijktijdig opvangen van radiale belastingen, bidirectionele axiale belastingen en kantelmomenten.
· Ideaal voor hoge stijfheid: Uitermate geschikt voor toepassingen die een hoge stijfheid vereisen.

Toepassingsgebieden (Toepassingen)
· Op grote schaal gebruikt in voorwielnaven voor auto's.
·Oliepompen, Rootsblowers, luchtcompressoren.
·Diverse soorten transmissies/versnellingsbakken.
· Machinegereedschapspindels.

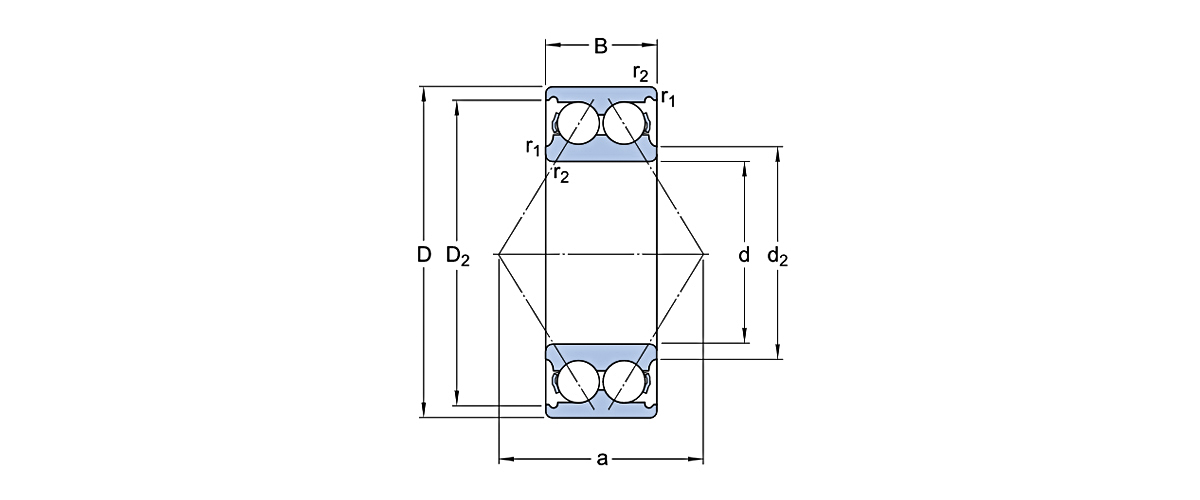

Basisafmetingen			Basis draagvermogen		Snelheidsbeoordelingen		Massaaaaaa	Model
Basisafmetingen			dynamisch	statisch	Referentiesnelheid	Snelheid beperken	Massaaaaaa	Lager nr.
d [mm]	D [mm]	B [mm]	C [kN]	C0 [kN]	[r/min]	[r/min]	[kg]	Lager nr.
10	30	14	6.849	3.87	23400	21600	0.051	3200 A-2ZTN9/MT33 lager
10	30	14	6.849	3.87	23400	21600	0.051	3200 ATN9-lager
10	30	14	6.849	3.87		15300	0.051	3200 A-2RS1TN9/MT33 lager
12	32	15.9	9.09	5.04	21600	19800	0.058	3201 A-2ZTN9/MT33 lager
12	32	15.9	9.09	5.04	21600	19800	0.058	3201 ATN9-lager
12	32	15.9	9.09	5.04		13500	0.058	3201 A-2RS1TN9/MT33 Lager
15	35	15.9	10.08	6.12	19800	16200	0.066	3202 A-2ZTN9/MT33 lager
15	35	15.9	10.08	6.12	19800	16200	0.066	3202 ATN9-lager
15	35	15.9	10.08	6.12		12600	0.066	3202 A-2RS1TN9/MT33 Lager
15	42	19	13.59	8.37	16200	14400	0.13	3302 A-2Z-lager
15	42	19	13.59	8.37	16200	14400	0.13	3302 A-2ZTN9/MT33 lager
15	42	19	13.59	8.37	16200	14400	0.13	3302 ATN9-lager
15	42	19	13.59	8.37		10800	0.13	3302 A-2RS1 Lager
15	42	19	13.59	8.37		10800	0.13	3302 A-2RS1TN9/MT33 Lager
17	40	17.5	12.87	7.92	17100	14400	0.096	3203 A-2ZTN9/MT33 lager
17	40	17.5	12.87	7.92	17100	14400	0.096	3203 ATN9-lager
17	40	17.5	12.87	7.92		10800	0.096	3203 A-2RS1TN9/MT33 Lager
17	47	22.2	19.44	11.43	15300	12600	0.18	3303 A-2Z-lager
17	47	22.2	19.44	11.43	15300	12600	0.18	3303 A-2ZTN9/MT33 lager
17	47	22.2	19.44	11.43	15300	12600	0.18	3303 ATN9-lager
17	47	22.2	19.44	11.43		9900	0.18	3303 A-2RS1 Lager
17	47	22.2	19.44	11.43		9900	0.18	3303 A-2RS1TN9/MT33 Lager
20	47	20.6	18.36	11.61	14400	12600	0.16	3204 Een lager
20	47	20.6	18.36	11.61	14400	12600	0.16	3204 A-2Z-lager
20	47	20.6	18.36	11.61	14400	12600	0.16	3204 A-2ZTN9/MT33 lager
20	47	20.6	18.36	11.61	14400	12600	0.16	3204 ATN9-lager
20	47	20.6	18.36	11.61		9000	0.16	3204 A-2RS1 Lager
20	47	20.6	18.36	11.61		9000	0.16	3204 A-2RS1TN9/MT33 Lager
20	52	22.2	22.05	14.04	11700	11700	0.22	3304 Een lager
20	52	22.2	22.05	14.04	11700	11700	0.22	3304 A-2Z-lager

Basisafmetingen			Basis draagvermogen		Snelheidsbeoordelingen		Massaaaaaa	Model
Basisafmetingen			dynamisch	statisch	Referentiesnelheid	Snelheid beperken	Massaaaaaa	Lager nr.
d [mm]	D [mm]	B [mm]	C [kN]	C0 [kN]	[r/min]	[r/min]	[kg]	Lager nr.
20	52	22.2	22.05	14.04	11700	11700	0.22	3304 A-2ZTN9/MT33 lager
20	52	22.2	22.05	14.04	11700	11700	0.22	3304 ATN9-lager
20	52	22.2	22.05	14.04		8100	0.22	3304 A-2RS1 Lager
20	52	22.2	22.05	14.04		8100	0.22	3304 A-2RS1TN9/MT33 Lager
25	52	20.6	19.8	13.77	10800	10800	0.18	3205 Een lager
25	52	20.6	19.8	13.77	10800	10800	0.18	3205 A-2Z-lager
25	52	20.6	19.8	13.77	10800	10800	0.18	3205 A-2ZTN9/MT33 lager
25	52	20.6	19.8	13.77		7650	0.18	3205 A-2RS1 Lager
25	52	20.6	19.8	13.77		7650	0.18	3205 A-2RS1TN9/MT33 lager
25	62	25.4	29.25	19.8	9900	9900	0.35	3305 Een lager
25	62	25.4	29.25	19.8	9900	9900	0.35	3305 A-2Z-lager
25	62	25.4	29.25	19.8	9900	9900	0.35	3305 A-2ZTN9/MT33 lager
25	62	25.4	29.25	19.8	9900	9900	0.35	3305 ATN9-lager
25	62	25.4	29.25	19.8		6750	0.35	3305 A-2RS1 Lager
25	62	25.4	29.25	19.8		6750	0.35	3305 A-2RS1TN9/MT33 Lager
30	62	23.8	27.45	19.8	9000	9000	0.29	3206 Een lager
30	62	23.8	27.45	19.8	9000	9000	0.29	3206 A-2Z-lager
30	62	23.8	27.45	19.8	9000	9000	0.29	3206 A-2ZTN9/MT33 lager
30	62	23.8	27.45	19.8	9000	9000	0.29	3206 ATN9-lager
30	62	23.8	27.45	19.8		6750	0.29	3206 A-2RS1 Lager
30	62	23.8	27.45	19.8		6750	0.29	3206 A-2RS1TN9/MT33 Lager
30	72	30.2	38.25	27	9000	8100	0.52	3306 Een lager
30	72	30.2	38.25	27	9000	8100	0.52	3306 A-2Z-lager
30	72	30.2	38.25	27	9000	8100	0.52	3306 A-2ZTN9/MT33 Lager
30	72	30.2	38.25	27	9000	8100	0.52	3306 ATN9-lager
30	72	30.2	38.25	27		5670	0.52	3306 A-2RS1 Lager
30	72	30.2	38.25	27		5670	0.52	3306 A-2RS1TN9/MT33 Lager
35	72	27	36.45	27	8100	8100	0.44	3207 Een lager
35	72	27	36.45	27	8100	8100	0.44	3207 A-2Z-lager
35	72	27	36.45	27	8100	8100	0.44	3207 A-2ZTN9/MT33 lager

Basisafmetingen			Basis draagvermogen		Snelheidsbeoordelingen		Massaaaaaa	Model
Basisafmetingen			dynamisch	statisch	Referentiesnelheid	Snelheid beperken	Massaaaaaa	Lager nr.
d [mm]	D [mm]	B [mm]	C [kN]	C0 [kN]	[r/min]	[r/min]	[kg]	Lager nr.
35	72	27	36.45	27	8100	8100	0.44	3207 ATN9-lager
35	72	27	36.45	27		5670	0.44	3207 A-2RS1 Lager
35	72	27	36.45	27		5670	0.44	3207 A-2RS1TN9/MT33 Lager
35	80	34.9	47.43	37.35	8100	7200	0.74	3307 DJ1-lager
35	80	34.9	48.6	34.2	7650	7650	0.74	3307 Een lager
35	80	34.9	48.6	34.2	7650	7650	0.74	3307 A-2Z-lager
35	80	34.9	48.6	34.2	7650	7650	0.74	3307 A-2ZTN9/MT33 lager
35	80	34.9	48.6	34.2	7650	7650	0.74	3307 ATN9-lager
35	80	34.9	48.6	34.2		5400	0.74	3307 A-2RS1 Lager
35	80	34.9	48.6	34.2		5400	0.74	3307 A-2RS1TN9/MT33 Lager
40	80	30.2	43.2	32.85	8100	7200	0.57	3208 Een lager
40	80	30.2	43.2	32.85	8100	7200	0.57	3208 A-2Z-lager
40	80	30.2	43.2	32.85	8100	7200	0.57	3208 A-2ZTN9/MT33 lager
40	80	30.2	43.2	32.85	8100	7200	0.57	3208 ATN9-lager
40	80	30.2	43.2	32.85		5040	0.57	3208 A-2RS1 Lager
40	80	30.2	43.2	32.85		5040	0.57	3208 A-2RS1TN9/MT33 Lager
40	90	36.5	44.46	37.35	7200	6300	0.93	3308 DNRCBM-lager
40	90	36.5	58.95	43.2	6750	6750	0.93	3308 Een lager
40	90	36.5	58.95	43.2	6750	6750	0.93	3308 A-2Z-lager
40	90	36.5	58.95	43.2	6750	6750	0.93	3308 A-2ZTN9/MT33 Lager
40	90	36.5	58.95	43.2	6750	6750	0.93	3308 ATN9-lager
40	90	36.5	58.95	43.2		4500	0.93	3308 A-2RS1 Lager
40	90	36.5	58.95	43.2		4500	0.93	3308 A-2RS1TN9/MT33 Lager
40	90	36.5	62.01	51.3	7200	6300	0.93	3308 DMA-lager
40	90	36.5	62.01	51.3	7200	6300	0.93	3308 DTN9-lager
45	85	30.2	46.8	37.35	6750	6750	0.63	3209 Een lager
45	85	30.2	46.8	37.35	6750	6750	0.63	3209 A-2Z-lager
45	85	30.2	46.8	37.35	6750	6750	0.63	3209 A-2ZTN9/MT33 lager
45	85	30.2	46.8	37.35	6750	6750	0.63	3209 ATN9-lager
45	85	30.2	46.8	37.35		4770	0.63	3209 A-2RS1 Lager

Basisafmetingen			Basis draagvermogen		Snelheidsbeoordelingen		Massaaaaaa	Model
Basisafmetingen			dynamisch	statisch	Referentiesnelheid	Snelheid beperken	Massaaaaaa	Lager nr.
d [mm]	D [mm]	B [mm]	C [kN]	C0 [kN]	[r/min]	[r/min]	[kg]	Lager nr.
45	85	30.2	46.8	37.35		4770	0.63	3209 A-2RS1TN9/MT33 Lager
45	100	39.7	55.62	46.8	6750	5670	1.25	3309 DNRCBM-lager
45	100	39.7	67.5	47.7	6750	6030	1.25	3309 Een lager
45	100	39.7	67.5	47.7	6750	6030	1.25	3309 A-2Z-lager
45	100	39.7	67.5	47.7	6750	6030	1.25	3309 ATN9-lager
45	100	39.7	67.5	47.7		4320	1.25	3309 A-2RS1 Lager
45	100	39.7	71.37	62.55	6750	5670	1.25	3309 DMA-lager
50	90	30.2	45.9	38.25	7200	6300	0.65	3210 A-lager
50	90	30.2	45.9	38.25	7200	6300	0.65	3210 A-2Z-lager
50	90	30.2	45.9	38.25	7200	6300	0.65	3210 A-2ZTN9/MT33 lager
50	90	30.2	45.9	38.25	7200	6300	0.65	3210 ATN9-lager
50	90	30.2	45.9	38.25		4320	0.65	3210 A-2RS1 Lager
50	90	30.2	45.9	38.25		4320	0.65	3210 A-2RS1TN9/MT33 lager
50	110	44.4	73.71	62.55	6030	5040	1.95	3310 DNRCBM-lager
50	110	44.4	84.24	76.5	6030	5040	1.95	3310 DMA-lager
50	110	44.4	85.5	62.55	5400	5400	1.95	3310 A-lager
50	110	44.4	85.5	62.55	5400	5400	1.95	3310 A-2Z-lager
50	110	44.4	85.5	62.55	5400	5400	1.95	3310 ATN9-lager
50	110	44.4	85.5	62.55		3870	1.95	3310 A-2RS1 Lager
55	100	33.3	54.9	46.8	5670	5670	0.91	3211 Een lager
55	100	33.3	54.9	46.8	5670	5670	0.91	3211 A-2Z-lager
55	100	33.3	54.9	46.8	5670	5670	0.91	3211 ATN9-lager
55	100	33.3	54.9	46.8		4050	0.91	3211 A-2RS1 Lager
55	120	49.2	86.04	74.7	5400	4770	2.65	3311 DNRCBM-lager
55	120	49.2	99.9	90	5400	4500	2.65	3311 DMA-lager
55	120	49.2	100.8	73.35	5400	4770	2.65	3311 Een lager
55	120	49.2	100.8	73.35	5400	4770	2.65	3311 A-2Z-lager
55	120	49.2	100.8	73.35	5400	4770	2.65	3311 ATN9-lager
55	120	49.2	100.8	73.35		3420	2.65	3311 A-2RS1 Lager
60	110	36.5	67.5	57.6	5040	5040	1.2	3212 Een lager

Basisafmetingen			Basis draagvermogen		Snelheidsbeoordelingen		Massaaaaaa	Model
Basisafmetingen			dynamisch	statisch	Referentiesnelheid	Snelheid beperken	Massaaaaaa	Lager nr.
d [mm]	D [mm]	B [mm]	C [kN]	C0 [kN]	[r/min]	[r/min]	[kg]	Lager nr.
60	110	36.5	67.5	57.6	5040	5040	1.2	3212 A-2Z-lager
60	110	36.5	67.5	57.6	5040	5040	1.2	3212 ATN9-lager
60	110	36.5	67.5	57.6		3600	1.2	3212 A-2RS1 Lager
60	110	36.5	67.5	57.6		3600	1.2	3212 A-2RS1TN9/MT33 Lager
60	130	54	114.3	85.5	5040	4500	2.8	3312 A-lager
60	130	54	114.3	85.5	5040	4500	2.8	3312 A-2Z-lager
65	120	38.1	72.54	66.15	5040	4320	1.75	3213 Een lager
65	120	38.1	72.54	66.15	5040	4320	1.75	3213 A-2Z-lager
65	120	38.1	72.54	66.15		3240	1.75	3213 A-2RS1 Lager
65	140	58.7	124.2	109.8	4770	4050	4.1	3313 DNRCBM-lager
65	140	58.7	131.4	99	4770	4050	4.1	3313 Een lager
65	140	58.7	131.4	99	4770	4050	4.1	3313 A-2Z-lager
70	125	39.7	79.56	72	5040	4050	1.9	3214 Een lager
70	125	39.7	79.56	72	5040	4050	1.9	3214 A-2Z-lager
70	150	63.5	146.7	112.5	4500	3870	5.05	3314 Een lager
70	150	63.5	146.7	112.5	4500	3870	5.05	3314 A-2Z-lager
75	130	41.3	86.04	79.2	4770	4050	2.1	3215 Een lager
75	130	41.3	86.04	79.2	4770	4050	2.1	3215 A-2Z-lager
75	160	68.3	158.4	126	4050	3600	5.6	3315 Een lager
75	160	68.3	158.4	126	4050	3600	5.6	3315 A-2Z-lager
80	140	44.4	95.4	85.5	4500	3870	2.65	3216 Een lager
80	170	68.3	173.7	140.4	3870	3420	6.8	3316 Een lager
85	150	49.2	111.6	99	4050	3420	3.4	3217 Een lager
85	180	73	187.2	158.4	3600	3240	8.3	3317 Een lager
90	160	52.4	117	108	3870	3240	4.15	3218 Een lager
90	190	73	187.2	162	3420	3060	9.25	3318 Een lager
95	170	55.6	143.1	131.4	3600	3060	5	3219 Een lager
95	200	77.8	216	194.4	3240	2880	11	3319 Een lager
100	180	60.3	160.2	149.4	3420	2880	6.1	3220 A-lager
100	215	82.6	229.5	229.5	3060	2520	13.5	3320 A-lager

Basisafmetingen			Basis draagvermogen		Snelheidsbeoordelingen		Massaaaaaa	Model
Basisafmetingen			dynamisch	statisch	Referentiesnelheid	Snelheid beperken	Massaaaaaa	Lager nr.
d [mm]	D [mm]	B [mm]	C [kN]	C0 [kN]	[r/min]	[r/min]	[kg]	Lager nr.
110	200	69.8	190.8	190.8	3060	2520	8.8	3222 Een lager
110	240	92.1	261.9	274.5	2700	2340	19	3322 Een lager
120	190	66	163.8	208.8	3060	3240	7.08	305256 D-lager
150	225	73	163.8	238.5	1530	1800	5.52	305286 D-lager
150	230	70	182.7	256.5	2520	2700	10.6	305283 D-lager
150	230	70	182.7	256.5	2520	2700	10.6	305283 DA-lager
160	215	56	121.5	198	2520	2700	5.67	305608 Lager
160	215	56	121.5	198	2520	2700	5.45	305608 B-lager
160	240	76	210.6	301.5	2340	2520	11.4	305183 Lager
170	260	84	252.9	364.5	2160	2340	16.8	305180 Lager
180	250	70	171	256.5	2160	2340	9.67	305288 DA-lager
180	259.5	66	202.5	279	2160	2340	11	305262 D-lager
190	269.5	66	243	373.5	1980	2160	11	305338 D-lager
200	279.5	76	217.8	342	1710	2160	13.7	305428 D-lager
200	280	80	217.8	342	1980	2160	15.9	305393 Lager
200	289.5	76	271.8	427.5	1620	1980	16.4	305263 D-lager
200	289.5	76	271.8	427.5	1620	1980	16.4	305263 DA-lager
220	309.5	76	280.8	468	1800	1800	17.7	305272 D-lager
220	309.5	76	280.8	468	1800	1800	17.7	305272 DA-lager
220	309.5	76	280.8	468	1800	1800	17.7	305272 DB-lager
230	329.5	80	315.9	540	1710	1800	21.9	305264 D-lager
260	369.5	92	357.3	639	1530	1530	30	305270 D-lager
280	389.5	92	362.7	675	1440	1440	33.2	305269 D-lager

Engineering van de toekomst van beweging

Over UKL

Founded in 2020, UKL Bearing Manufacturing Co., Ltd. (Wuxi) is China 3200 A-2ZTN9/MT33 dubbele rij hoekcontactkogellagers suppliers and OEM/ODM 3200 A-2ZTN9/MT33 dubbele rij hoekcontactkogellagers company, an integrated industrial and trading enterprise that focuses on precision manufacturing, combining R&D, production, and sales.
The company specializes in high-performance bearing solutions, providing technical support for global industries with exceptionally high demands for precision and reliability.

With more than 200 skilled professionals and a fully modernized production base, UKL’s facilities cover the entire manufacturing process — forging, annealing, turning, heat treatment, grinding, and automated assembly.
Leveraging over 15 years of OEM/ODM export experience, UKL responds quickly to customer needs, offering flexible and customized services for clients across Europe, Asia, Africa, and the Middle East.

Meer over ons Ukl Bearing Manufacturing Co.,Ltd

0+

jaar

Industrie ervaring
0+

Diversiteit van modellen
0+

Aantal werknemers
0

$

Jaarlijkse exportwaarde

Certificaat van eer

Nieuws

Waarom blinkt het NU 309 cilindrische rollager uit in motor- en versnellingsbakontwerpen?
04 Jun, 2026
Belangrijkste conclusie: het NU 309-lager blinkt uit als een zwevend lager Voor motor- en versnellingsbakontwerpen waarbij thermische uitzetting van de as een kritische zorg is, is de ...

LEES MEER
Een 2206 AV Nilos Ring installeren (stapsgewijze handleiding)
28 May, 2026
Installeer met de open zijde naar het lager gericht Om de 2206 AV Nilos Ring, plaats deze zo dat de bolle (open) zijde naar de lagerloopring wijst. De ring moet vlak teg...

LEES MEER
Precisie onder druk: sleutelfactoren die de keuze voor lagers voor medische apparatuur bepalen
14 May, 2026
In het snel evoluerende veld van de medische technologie kan zelfs het kleinste onderdeel het succes van een levensreddend apparaat bepalen. Onder deze, lagers voor medische apparatuur ...

LEES MEER
Hoe verbeteren lagers voor 5-assige bewerkingscentra de precisie, snelheid en stabiliteit in CNC-systemen?
08 May, 2026
Inleiding: De rol van lagers in 5-assige bewerkingscentra De moderne productiesector is een tijdperk binnengegaan waarin precisie niet langer een voordeel is, maar een basisvereiste. Van alle CN...

LEES MEER
