Robotgewrichten opereren onder een unieke combinatie van beperkingen. Ze moeten licht van gewicht zijn, maar toch stijf genoeg om doorbuiging onder belasting te weerstaan. Ze moeten roteren met precisie op micronniveau, maar toch duizenden cycli per dag overleven. En ze moeten tegelijkertijd radiale, axiale en momentbelastingen verwerken, vaak binnen een voetafdruk van niet meer dan een paar centimeter. Dit is waar RB2508 lager komt in beeld.

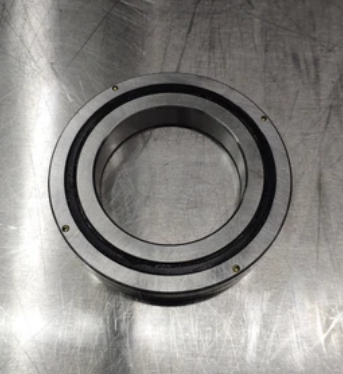

Als gekruist rollager met dunne doorsnede met een boring van 25 mm, een buitendiameter van 41 mm en een breedte van slechts 8 mm, is de RB2508 ontworpen voor precies dit soort toepassingen met hoge dichtheid en hoge inzet. Het is niet zomaar een onderdeel; het is een ontwerpbeslissing die de herhaalbaarheid, het thermische gedrag en het onderhoudsinterval van de robot beïnvloedt. Dit artikel onderzoekt de technische redenering achter de RB2508, de structurele voordelen ervan, de selectiecriteria en hoe deze te evalueren voor robotarmintegratie.
Bij robotgewrichten is het lager geen passief onderdeel. Het definieert de stijfheidsketen en heeft rechtstreeks invloed op de absolute positioneringsnauwkeurigheid.
Traditionele robotgewrichten zijn vaak afhankelijk van een combinatie van groefkogellagers, hoekcontactparen of kegellagers. Elk van deze kan goed omgaan met een beperkte belastingsrichting, maar ze vereisen een zorgvuldige aanpassing van de voorspanning en nemen meer axiale ruimte in beslag. De RB2508 slaat een ander pad in.
In een gekruist rollager zijn cilindrische rollen met intervallen van 90 graden in een V-vormige groef gerangschikt. Deze oriëntatie maakt het mogelijk dat een enkel lager tegelijkertijd radiale belastingen, axiale belastingen in beide richtingen en kantelmomentbelastingen absorbeert. Voor een robotverbinding vertaalt dit zich in een eenvoudiger behuizingsontwerp, minder componenten en een kortere axiale stapel.
De RB2508 maakt gebruik van een gespleten buitenring en een binnenring uit één stuk. Deze configuratie is met name geschikt wanneer de rotatienauwkeurigheid van de binnenring van cruciaal belang is, wat gebruikelijk is bij robotverbindingen waarbij de binnenring wordt aangesloten op de uitgangsflens of harmonische aandrijving. De gespleten buitenring zorgt voor aanpassing van de voorspanning tijdens de montage, terwijl de integrale binnenring de rondheid en stijfheid behoudt.
Met een boring van 25 mm en een breedte van 8 mm is de RB2508 geclassificeerd als een dunlager. Lagers met dunne secties zijn gevoelig voor vervorming als ze verkeerd worden gehanteerd of geïnstalleerd, maar als ze op de juiste manier worden ondersteund, bieden ze een uitstekende verhouding tussen stijfheid en gewicht. De gekruiste rolindeling compenseert de verminderde wanddikte door de belasting over een groter aantal rolelementen te verdelen.
Voordat de RB2508 in een robotgewricht wordt geïntegreerd, moeten ingenieurs de kernafmetingen en belastingswaarden ervan beoordelen. De onderstaande tabel vat de essentiële parameters samen.
| Parameter | Waarde |
|---|---|
| Boringdiameter (d) | 25 mm |
| Buitendiameter (D) | 41 mm |
| Breedte (B) | 8 mm |
| Diameter rolsteekcirkel (dp) | 32 mm |
| Binnenringschouder (ds) | 28,5 mm |
| Buitenring schouder (Dh) | 35,5 mm |
| Basis dynamisch draagvermogen (C) | 3,63 kN |
| Statische basisbelasting (C0) | 3,83 kN |
| Gewicht | Ongeveer 0,05kg |
De RB2508 wordt vaak gespecificeerd met achtervoegsels die afdichting, speling en precisie definiëren. Veel voorkomende combinaties zijn onder meer:
RB2508UUCC0P5 duidt bijvoorbeeld op een dubbel afgedicht, voorgespannen lager met P5-precisie. Het selecteren van de verkeerde speling of precisiegraad kan leiden tot overmatige wrijving, warmteontwikkeling of onvoldoende stijfheid voor de regellus van de robot.
Lagers met dunne doorsnede zijn gevoelig voor door montage veroorzaakte vervorming. Als de behuizing of de asschouder niet tot de juiste vlakheid en loodrechtheid wordt bewerkt, kan de loopring vervormen, waardoor koppelrimpels en voortijdige vermoeidheid ontstaan. Dit is geen defect van het lager; het is een vereiste op systeemniveau. Ingenieurs moeten de behuizingstoleranties verifiëren en overwegen een gecontroleerde montageprocedure te gebruiken.
De RB2508 wordt veel gebruikt in industriële robotverbindingen, roterende assen en precisiepositioneringsfasen. Het vermogen om gecombineerde lasten in een compacte envelop te vervoeren, maakt het een natuurlijke oplossing voor collaboratieve robots, SCARA-armen en eindeffectoren waar de ruimte schaars is.
In een robotverbinding hebben de axiale en radiale slingering rechtstreeks invloed op de nauwkeurigheid van het gereedschapsmiddelpunt. Een gekruist rollager met nauwe toleranties minimaliseert deze afwijkingen, waardoor de controller de herhaalbaarheid gedurende miljoenen cycli kan behouden. Om deze reden wordt vaak gekozen voor de voorgespannen CC0-variant, omdat deze de interne speling wegneemt en de effectieve stijfheid van de verbinding vergroot.
Robotgewrichten worden zelden constant belast. Ze ervaren frequente starts, stops en veranderingen in de lading. De geometrie van het rolelement van de RB2508 verdeelt de contactspanning over een groter oppervlak dan kogellagers van vergelijkbare grootte, waardoor de levensduur van vermoeidheid bij oscillerende of variabele belastingsomstandigheden kan worden verlengd. Hoewel de exacte levensduurberekeningen afhankelijk zijn van het specifieke belastingsspectrum, ligt het fundamentele voordeel in het lijncontact van cilindrische rollen versus het puntcontact van kogels.
Typische toepassingen:
De prijs voor de RB2508 is afhankelijk van verschillende factoren: precisiekwaliteit (P5, P4, P2), speling of voorspanning (C0, CC0), afdichtingsoptie (UU of open) en bestelhoeveelheid. Omdat deze variabelen zowel de productiekosten als de doorlooptijd beïnvloeden, is een algemene prijslijst zelden nauwkeurig.
Om een zinvolle offerte te ontvangen, bereidt u de volgende informatie voor:
Leveranciers met technische ondersteuning kunnen ook helpen met niet-standaardafmetingen, aangepaste voorbelasting en installatiebegeleiding. Vraag bij het beoordelen van een leverancier of deze 3D-modellen, maattekeningen en technisch advies voor het specifieke voegontwerp kan leveren.
Het dynamische basisbelastingsvermogen (C) bedraagt 3,63 kN en het statische basisbelastingsvermogen (C0) is 3,83 kN.
Qua afmetingen kan het worden uitgewisseld met andere gekruiste rollagers van 25x41x8 mm. De nauwkeurigheid, de speling en het interne ontwerp kunnen echter variëren. Controleer vóór vervanging altijd de achtervoegselcode en de prestatievereisten.
Zorg ervoor dat de behuizing en de asschouders vlak en loodrecht zijn. Vermijd het forceren van het lager tijdens de montage en volg de aanbevolen aandraaivolgorde. Bij lagers met dunne doorsnede is montagevervorming een veelvoorkomende oorzaak van nauwkeurigheidsverlies.
Veel leveranciers bieden op aanvraag 3D STEP-bestanden en 2D-tekeningen aan. Deze zijn handig voor integratie in het ontwerp van robotverbindingen en voor het verifiëren van de pasvorm voordat u bestelt.
