Inzicht in de voordelen van stijfheid en draagvermogen van RB2508 gekruiste rollagers
De technische uitdaging: precisie onder beperkingen
Moderne robotsystemen worden geconfronteerd met een technische paradox: ontwerpers moeten ongekende precisie bereiken in steeds compactere ruimtes en tegelijkertijd complexe, multidirectionele belastingen beheren. Industriële robots die werkzaam zijn bij productie-, assemblage- en precisietaken vereisen verbindingen die de herhaalbaarheid op micronniveau behouden, zelfs onder variabele belastingsomstandigheden. Deze uitdaging heeft geleid tot innovatie op het gebied van lagertechnologie, met name in de richting van oplossingen die meerdere dragende functies consolideren in enkele, ruimtebesparende componenten.
De RB2508 lager vertegenwoordigt een doorbraak in het ontwerp van gekruiste rollagers. Met afmetingen van 25 millimeter boring, 41 millimeter buitendiameter en 8 millimeter breedte levert dit compacte onderdeel stijfheid en laadvermogeneigenschappen die veel grotere conventionele lageroplossingen overtreffen. Het begrijpen van de technische basis van dit prestatievoordeel is essentieel voor ingenieurs die robotsystemen van de volgende generatie ontwerpen.
Dit uitgebreide onderzoek onderzoekt de technische principes achter de superieure prestaties van de RB2508, de capaciteiten voor het hanteren van lasten over meerdere assen en de praktische integratie ervan in geavanceerde robottoepassingen. Door de gekruiste rolgeometrie en de voorbelastingsmechanismen te analyseren, onthullen we waarom dit lager de voorkeursoplossing is geworden voor veeleisende industriële omgevingen.
Gekruiste rollagergeometrie: de basis voor superieure stijfheid
De configuratie van gekruiste rollen begrijpen
Traditionele kogellagers maken gebruik van sferische rolelementen die in cirkelvormige loopbanen zijn gerangschikt, waardoor puntcontact ontstaat tussen elke kogel en het loopvlakoppervlak. Hoewel deze geometrie geschikt is voor toepassingen met overwegend belasting in één richting, vertoont deze inherente beperkingen wanneer deze tegelijkertijd wordt onderworpen aan gecombineerde radiale, axiale en momentbelastingen. Puntcontact concentreert de spanning op kleine oppervlakken, waardoor het draagvermogen wordt beperkt en wordt bijgedragen aan de soepelheid van het lager onder belasting.
Gekruiste rollagers herinterpreteren deze architectuur fundamenteel. In plaats van sferische elementen in cirkelvormige loopvlakken, maken gekruiste rollagers gebruik van cilindrische rolelementen die in een hoek van 90 graden zijn geplaatst ten opzichte van aangrenzende rollen binnen dezelfde lagerring. Deze loodrechte opstelling creëert meerdere lijncontactinterfaces, waarbij elke rol contact maakt met zijn loopbaan langs een uitgestrekt oppervlak in plaats van een punt.
Voordelen van lijncontact: spanningsverdeling en laadvermogen
De line contact geometry delivers several critical performance advantages:
- De verdeling van de belasting over uitgebreide contactgebieden vermindert de piekspanningsconcentraties, waardoor een hogere belastingscapaciteit binnen compacte omhulsels mogelijk wordt
- Multi-directionele belastingacceptatie maakt het mogelijk dat één lager tegelijkertijd radiale belastingen op twee loodrechte assen, axiale belastingen en momentbelastingen aankan
- Verminderde contactspanning verlengt de levensduur van de lagers, wat vooral belangrijk is voor robottoepassingen met hoge cycli
- Verbeterde stijfheidsrespons minimaliseert doorbuiging onder belasting, cruciaal voor nauwkeurige positioneringsnauwkeurigheid
Specifiek voor de RB2508 betekent deze lijncontactconfiguratie dat een gekruist rollager met een boring van 25 millimeter op betrouwbare wijze belastingsgroottes kan beheersen waarvoor aanzienlijk grotere conventionele lageropstellingen nodig zouden zijn. Een typische industriële robotpolsconstructie waarvoor mogelijk drie afzonderlijke lagertypen nodig zijn (radiaal kogellager, drukkogellager en steunlager met momentbelasting) kan worden geconsolideerd in een enkele RB2508-eenheid.
De Preload Mechanism: Eliminating Clearance, Maximizing Stiffness
Een onderscheidend kenmerk van gekruiste rollagers van precisiekwaliteit is het geïntegreerde voorspanningssysteem. Standaardlagers werken met meetbare speling: een kleine opening tussen de rolelementen en de loopvlakken waardoor het lager kan functioneren zonder vast te lopen. Deze speling, doorgaans gemeten in tientallen micrometers, zorgt voor inherente compliantie. Wanneer een robotgewricht belasting ondervindt, buigt het lager enigszins af, omdat de rolelementen en loopbanen uit elkaar gaan voordat ze opnieuw onder de belastingsrichting worden geplaatst.
De RB2508 preload mechanism eliminates this deflection source through spring-based compression forces. Wave springs or disc springs integrated into the bearing outer ring apply controlled compressive force, maintaining constant contact between all rolling elements and both inner and outer raceways regardless of load direction. This preload creates a fundamentally rigid structure where bearing stiffness approaches that of a solid metal ring rather than a mechanical assembly.
De preload force in RB2508 bearings typically ranges from 400 to 600 Newtons, optimized to provide maximum rigidity without inducing excessive friction or accelerated wear. This preload value represents a carefully engineered balance: insufficient preload allows unwanted clearance and reduced stiffness; excessive preload generates unnecessary friction, heat, and lubricant degradation.
Analyse van laadvermogen: inzicht in de prestaties van de RB2508 over meerdere assen
Dynamische belastingsclassificaties en toepassingscontext
Het draagvermogen wordt gedefinieerd aan de hand van dynamische belastingswaarden: de belastingsgrootte waarbij een lager een miljoen omwentelingen zal voltooien voordat er vermoeidheidsverlies optreedt. De specificaties van de RB2508 omvatten meerdere dynamische belastingswaarden die de multidirectionele capaciteiten weerspiegelen:
| Richting laden | Dynamische beoordeling (Newton) | Typische toepassingscontext |
|---|---|---|
| Radiale belasting | 3.500 | Loodrecht op de lageras |
| Axiale belasting | 1.980 | Langs lageras |
| Momentbelasting | 180 Nm | Kantel- of buigmoment |
Praktische context van de belastingsgrootte
Om deze beoordelingen te contextualiseren: een collaboratieve robotarm van 5 kilogram die 500 millimeter uit zijn polsgewricht steekt, creëert een momentbelasting van ongeveer 25 Newtonmeter op het gewrichtslager wanneer de arm zich horizontaal uitstrekt. De momentcapaciteit van 180 Newtonmeter van de RB2508 biedt een veiligheidsfactor van zeven keer deze belasting: een aanzienlijke marge voor dynamische versnellingskrachten, impactbelasting en gereedschapswisselingen. Deze buitengewone momentcapaciteit onderscheidt gekruiste rollagers van alle conventionele lagertypen van vergelijkbare grootte.
De dynamic load ratings assume operation at 100 RPM. Robot joints typically operate at 20-80 RPM during normal motion profiles, reducing bearing stress compared to the rating basis. This speed margin translates to extended bearing life in practical applications. A bearing selected for 3,500 Newton dynamic load at 100 RPM will reliably handle the same load at 40 RPM for substantially longer operational life.
Gecombineerde belastingscenario's: het voordeel van de RB2508
De belasting van robotgewrichten bestaat zelden uit pure radiale kracht, pure axiale kracht of puur moment. In plaats daarvan ervaren gewrichten gelijktijdige belasting over meerdere assen. Beschouw een schoudergewricht van een robot dat een horizontale arm ondersteunt met een vastgegrepen voorwerp op afstand van de hartlijn van het gewricht:
- Radiale belasting door armgewicht en nuttige last, waardoor een neerwaartse kracht ontstaat, loodrecht op de armas
- Axiale belasting door gereedschapswisselingen en verticale variaties in de positionering van de lading
- Momentbelasting vanaf de offsetafstand tussen de gewrichtsas en het zwaartepunt van de lading
Eén enkel RB2508-lager is geschikt voor alle drie de belastingscomponenten binnen zijn ontwerpbereik. Conventionele oplossingen vereisen doorgaans meerdere lagersets, gerangschikt in complexe behuizingsconfiguraties. De gekruiste rolarchitectuur van de RB2508 accepteert gecombineerde belastingen dankzij de integrale gekruiste elementopstelling, waardoor de noodzaak voor externe lastverdelingsmechanismen wordt geëlimineerd.
Stijfheid: de prestaties van de RB2508 meten en begrijpen
Lagerstijfheid: de parameter voor precisietechniek
Stijfheid in lagertoepassingen wordt gekwantificeerd als stijfheid: de weerstand tegen doorbuiging onder uitgeoefende belasting. Stijfheid wordt wiskundig uitgedrukt als belasting gedeeld door doorbuiging, gemeten in eenheden van Newton per micrometer. Een lager met een hogere stijfheid is bestand tegen doorbuiging, waardoor de positie onder belasting nauwkeuriger wordt gehandhaafd.
De RB2508's stiffness characteristics vary by load direction. Typical values include:
- Radiale stijfheid: ongeveer 50-70 N/micrometer (afhankelijk van de instelling van de voorspanning)
- Axiale stijfheid: circa 30-50 N/micrometer
- Momentstijfheid: ongeveer 15-20 Nm/milliradiaal
Dese stiffness values represent a 4-8 times improvement over equivalent-sized ball bearings, and a 2-3 times improvement over larger tapered roller bearing sets. This stiffness advantage translates directly to precision: a robot joint equipped with an RB2508 bearing exhibits positional repeatability within plus or minus 0.1 millimeters, compared to plus or minus 0.4 millimeters for conventional bearing solutions in similar size classes.
Temperatuurstabiliteit en consistentie van de voorbelasting
De stijfheid van de lagers is temperatuurafhankelijk. Naarmate de lagertemperatuur stijgt, neemt de viscositeit van het smeermiddel af en nemen de veervoorspanningskrachten af, waardoor de algehele stijfheid afneemt. Het veervoorspanningsmechanisme van de RB2508 is ontworpen om deze degradatie te minimaliseren. Golfveren in de buitenring van het lager zijn geselecteerd voor materialen met extreem lage thermische uitzettingscoëfficiënten, waardoor de voorspankracht binnen plus of min 5 procent wordt gehouden over het werkingsbereik van het lager van min 10 tot plus 80 graden Celsius.
Deze thermische stabiliteit zorgt ervoor dat een robotverbinding een consistente nauwkeurigheid behoudt, of deze nu wordt gebruikt tijdens het opstarten in een koele ochtend of na langdurig gebruik met een hoge bedrijfscyclus, waarbij hoge lagertemperaturen worden gegenereerd. Conventionele lagers ervaren een grotere variatie in stijfheid over verschillende temperatuurbereiken, wat resulteert in positionele drift tijdens langere gebruikssessies - een kritische beperking die wordt geëlimineerd door het voorbelastingsontwerp van de RB2508.
Uitmuntende productie: hoe de RB2508 superieure prestaties levert
Precisieproductie: van grondstoffen tot afgewerkte lagers
UKL Bearing Manufacturing Co., Ltd. (Wuxi), een geïntegreerde industriële en handelsonderneming gespecialiseerd in precisielageroplossingen, demonstreert het uitgebreide productieproces dat nodig is om lagers te produceren die voldoen aan de RB2508-specificaties. Als professionele lagerfabriek die onderzoek, ontwikkeling, productie en verkoop combineert, is de aanpak van UKL een voorbeeld van de nauwkeurigheid van de productie die vereist wordt door de moderne productie van gekruiste rollagers.
De RB2508 manufacturing journey begins with material selection. Through-hardened bearing steel is specified for both rolling elements and raceways, ensuring consistent hardness throughout the component cross-section. This material choice prevents subsurface fatigue cracking that compromises bearings where hardness varies between surface and interior regions. Surface treatments including precision grinding achieve roughness values below 0.2 micrometers, reducing friction and extending bearing life.
Productieprocessen voor gekruiste rollagers vereisen uitzonderlijke precisie. De volledige productievolgorde van lagers omvat:
- Smeden en gloeien van grondstoffen om de materiaalstructuur vast te stellen en interne spanningen te verlichten
- Draaibewerkingen waarbij initiële buiten- en boringdiameters worden vastgesteld binnen toleranties van plus of min 0,5 millimeter
- Warmtebehandelingscycli die materialen op een gespecificeerde hardheid brengen (typisch 60-65 HRC voor RB2508-componenten)
- Precisieslijpbewerkingen waarbij eindafmetingen worden bereikt binnen toleranties van plus of min 0,01 millimeter en oppervlakteafwerkingen onder 0,15 micrometer
- Gekruiste plaatsing van de rollen en integratie van de voorgespannen veer vereisen gespecialiseerde opspanningen en kwaliteitsverificatie
- Geautomatiseerde assemblage van lagercomponenten met nauwkeurige metingen in elke fase
Kwaliteitsborging: verificatie van prestatiespecificaties
Lagerproductiefaciliteiten die gebruikmaken van moderne kwaliteitssystemen verifiëren de prestaties van de RB2508 via meerdere inspectie- en testprotocollen. Elk lager ondergaat:
- Dimensionale inspectie met behulp van precisiemeetapparatuur om de boring, buitendiameter en breedte binnen gespecificeerde toleranties te verifiëren
- Rondheids- en slingeringmeting zorgen ervoor dat lagerringen perfect concentrisch zijn, cruciaal voor precisietoepassingen
- Meting van de voorbelastingskracht bevestigt dat veermechanismen gespecificeerde drukkrachten leveren
- Geluids- en trillingstests onder belasting om productiefouten op te sporen die de prestaties in gevaar kunnen brengen
- Dermal cycling tests simulating temperature variations encountered in field applications
De volledig gemoderniseerde productiebasis van UKL, bemand door meer dan 200 ervaren professionals, omvat het gehele productieproces onder controle van één enkele fabriek. Deze verticale integratie zorgt voor consistentie, traceerbaarheid en snelle reactie op specificatie-eisen. Elk verzonden lager bevat documentatie die de conformiteit met de afmetingen, voorbelasting en prestatiespecificaties verifieert.
RB-serie versus RU-serie: inzicht in de ontwerpdifferentiatie
RB2508: Voorbelastingsarchitectuur met buitenste ring
De RB2508 belongs to the RB series family, characterized by preload mechanisms integrated into the bearing outer ring. Wave springs or disc springs compressed between the outer ring and bearing housing apply compressive force that maintains contact between crossed rollers and outer-ring raceways. This architecture offers several distinct advantages for robot joint applications:
- De voorspanning van de buitenring zorgt voor uitstekende radiale stijfheidskenmerken die essentieel zijn voor het dragen van het armgewicht en de lading
- De integratie van voorbelastingsveren in de buitenring vereenvoudigt de ontwerpvereisten van de behuizing in vergelijking met voorbelastingsschema's voor de binnenring
- De voorspelbare voorbelastingskarakteristieken blijven stabiel tijdens thermische cycli dankzij een zorgvuldige selectie van veermateriaal
- Toegankelijkheid voor aanpassingen van de behuizingstolerantie tijdens integratie in robotverbindingsassemblages
RU-serie: voorgeladen architectuur met binnenring
De RU series employs preload mechanisms integrated into the bearing inner ring. Preload springs compressed between the inner ring and the bearing housing apply compressive force to inner-ring elements. This alternative approach provides:
- Maximale compactheid van de buitendiameter, voordelig voor toepassingen waarbij de ruimte in de buitenring ernstig beperkt is
- Montageconfiguratie met binnenring die unieke behuizingsopstellingen in gespecialiseerde toepassingen mogelijk maakt
- Alternatieve belastingverdelingskarakteristieken geschikt voor specifieke momentbelasting-dominante toepassingen
Selectierichtlijn: RB2508 voor robotgewrichtstoepassingen
Voor standaard industriële robotverbindingen, collaboratieve robotassemblages en toepassingen voor precisiepositionering presteert de RB-serie (inclusief RB2508) doorgaans beter dan alternatieven uit de RU-serie. De voorspanningsarchitectuur van de buitenste ring van RB-lagers zorgt voor superieure radiale stijfheid: de cruciale vereiste voor ondersteunende armconstructies en ladingen. De RU-serie wordt bij voorkeur toegepast in draaikransontwerpen en gespecialiseerde draaitafelconfiguraties waarbij verschillende vereisten voor de verdeling van de belasting van toepassing zijn.
De RB2508 gekruist rollager vertegenwoordigt de optimale configuratie voor robotverbindingen die radiale belastingscapaciteit, axiale belastingscapaciteit, momentbelastingscapaciteit en uitzonderlijke positionele herhaalbaarheid vereisen binnen een compact bereik van 25x41x8 millimeter.
Integratieontwerp: optimalisering van robotgewrichtsprestaties met RB2508
Behuizingstolerantievereisten en nauwkeurige pasvorm
De lagerprestaties zijn fundamenteel afhankelijk van de kwaliteit van het behuizingsontwerp. De superieure stijfheid en het draagvermogen van de RB2508 worden alleen volledig gerealiseerd wanneer ze worden geïntegreerd in behuizingen die voldoen aan strikte tolerantiespecificaties:
| Behuizingsfunctie | Tolerantiegraad | Typische waarde | Prestatie-impact |
|---|---|---|---|
| Buitenringboring | H7 | 41 0,025 mm | Een strakke pasvorm voorkomt radiale beweging |
| Binnenring boring | P5 | 25-0,05 mm | Behoudt concentriciteit en rondloop |
| Uitloop van de buitenste boring | TIR 0,05 mm | Totaal aangegeven slingering | Zorgt voor concentriciteit van de lagerring |
| Uitloop van de binnenboring | TIR 0,03 mm | Totaal aangegeven slingering | Voorkomt onbalans van de rolelementen |
Smeerstrategie: behoud van prestaties onder alle bedrijfsomstandigheden
De RB2508's preload design creates relatively low friction compared to conventional bearings, but demands precise lubrication management. Robot joint applications typically employ one of two lubrication approaches:
Olie-lucht smeersystemen: Perslucht brengt met gecontroleerde tussenpozen nauwkeurige oliedruppels in het lager. Deze aanpak minimaliseert de weerstand van de lagers, handhaaft een constante temperatuur en verlengt de levensduur van de lagers. Olie-luchtsystemen zijn geschikt voor toepassingen met continu gebruik of hoge snelheid waarbij thermisch beheer van cruciaal belang is. De installatiecomplexiteit neemt toe in vergelijking met vetsmering, maar prestatievoordelen rechtvaardigen de extra technische inspanning voor veeleisende toepassingen.
Vetgebaseerde smering: Afgedichte lagerontwerpen maken gebruik van synthetische vetformuleringen die langdurige smering met minimaal onderhoud bieden. Vetsmering vereenvoudigt de installatie en is geschikt voor toepassingen met afgedichte robotverbindingen die op gematigde snelheden werken (minder dan 300 tpm). De afwegingen zijn onder meer een iets hogere wrijving en de bijbehorende warmteontwikkeling in vergelijking met oliesystemen.
Dermal Management and Temperature Control
Voorgespannen lagers genereren meer warmte dan op speling gebaseerde ontwerpen, vooral bij hogere snelheden. Effectief robotverbindingsontwerp omvat strategieën voor thermisch beheer:
- Aluminium behuizingsmaterialen met een hoge thermische geleidbaarheid voeren de door het lager gegenereerde warmte weg van de verbindingsconstructie
- Circulatiekanalen sturen koelolie rechtstreeks door de lagerzone in toepassingen met hoge prestaties
- Temperatuurbewaking via geïntegreerde sensoren waarschuwt regelsystemen voor abnormale thermische omstandigheden voordat de prestaties afnemen
- Protocollen voor aanpassing van de bedrijfssnelheid verminderen de snelheid als de lagertemperatuur de ontworpen drempels overschrijdt
De RB2508 maintains full performance specifications up to plus 80 degrees Celsius, with controlled performance degradation between 80 and 100 degrees Celsius. Most robot applications maintain bearing temperatures in the 40-65 degree Celsius range through proper thermal design.
Vergelijkende analyse: RB2508 versus alternatieve lageroplossingen
Om de technische voordelen van de RB2508 te illustreren, onthult een vergelijking van de prestaties op basis van belangrijke parameters met conventionele lageralternatieven de technische argumenten voor de selectie van gekruiste rollen:
| Prestatieparameter | RB2508 | Dubbele rij bal | Conische rollenset |
|---|---|---|---|
| Radiale stijfheid | 60 N/micron | 12 N/micron | 25 N/micron |
| Axiale stijfheid | 40 N/micron | 5 N/micron | 8 N/micron |
| Momentcapaciteit | 180 Nm | 20 Nm | 60 Nm |
| Aantal componenten | 1 | 2-3 | 3-6 |
| Buitendiameter | 41 mm | 47 mm | 62 mm |
| Positionele herhaalbaarheid | 0,1 mm | 0,5 mm | 0,3 mm |
| Installatiecomplexiteit | Laag | Matig | Hoog |
Deze vergelijking demonstreert een fundamenteel principe: de RB2508 consolideert de prestaties van meerdere conventionele lageroplossingen in één enkel, eenvoudiger onderdeel. Een robotgewrichttoepassing die radiale ondersteuning, axiale accommodatie en weerstand tegen momentbelasting vereist, zou traditioneel drie of meer lagertypen gebruiken. De RB2508-oplossing met één unit vermindert de complexiteit van de assemblage, de kosten en potentiële faalpunten en levert tegelijkertijd superieure prestaties in alle belastingsrichtingen.

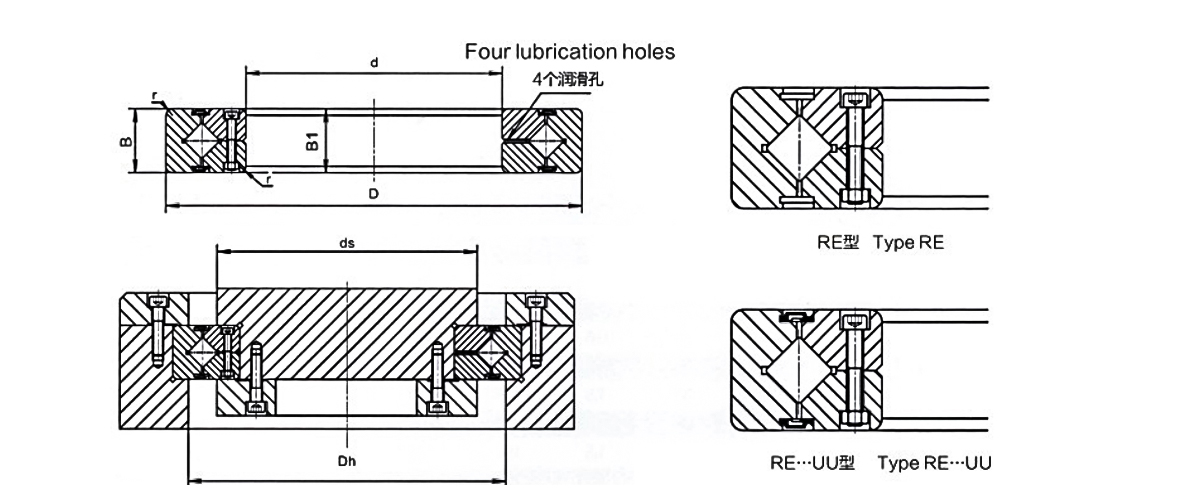

Technische architectuur: RB2508 ontwerpvisualisatie
Praktische toepassingen: waar RB2508 uitblinkt
Collaboratief robotgezamenlijk ontwerp
Collaboratieve robots die naast menselijke werknemers werken, vereisen uitzonderlijke precisie en betrouwbaarheid. Het compacte profiel en de hoge momentcapaciteit van de RB2508 maken een veilig, nauwkeurig verbindingsontwerp mogelijk. Een typische collaboratieve schouderconstructie van een robot integreert een RB2508-lager om de bovenarmstructuur te ondersteunen en tegelijkertijd gereedschapswisselingen en dynamische lastschommelingen op te vangen. Het ontwerp met lage speling van het lager zorgt voor herhaalbaarheid bij positioneringstaken van de grijper, terwijl het voorbelastingsmechanisme een stabiele werking garandeert bij thermische variaties tijdens langere werkdiensten.
Integratie van industriële robotpolsassemblage
Moderne robotpolsen maken gebruik van meerdere rotatieassen (rollen, stampen, gieren) in ultracompacte samenstellingen. Elke polsas profiteert van gekruiste rollagerondersteuning. De RB2508-weegschaal is ideaal voor rol- en stampassen in veel industriële robotconfiguraties. Het vermogen van het lager om momentbelastingen te accepteren zonder extra ondersteuningscomponenten maakt ontwerpen van polsbehuizingen mogelijk die de nauwkeurigheid van het gereedschapsmiddelpunt binnen 0,1 millimeter behouden – essentieel voor precisielas-, assemblage- en bewerkingstoepassingen.
Chirurgische en medische robotica
Chirurgische robotsystemen vereisen uitzonderlijke precisie en betrouwbaarheid. Gewrichtslagers moeten een positionele nauwkeurigheid binnen 0,05 millimeter behouden, terwijl ze continue sterilisatiecycli en hoge versnellingsbewegingsprofielen moeten doorstaan. De stijfheid en thermische stabiliteit van de RB2508 blijken ideaal voor deze veeleisende eisen. De lage speling van het lager elimineert weefseltrauma als gevolg van gewrichtsdoorbuiging, terwijl de consistente prestaties tijdens thermische cycli betrouwbaarheid garanderen door middel van herhaalde sterilisatieprocedures.
Automatisering van verpakking en materiaalbehandeling
Snelle pick-and-place-robots die met 100 cycli per minuut werken, onderwerpen gewrichtslagers aan ernstige dynamische spanning. Het voorspanningsmechanisme en de lijncontactgeometrie van de RB2508 verdelen de impactbelastingen effectiever dan kogellagers, waardoor de levensduur van de lagers wordt verlengd. De momentcapaciteit van het lager kan offsetladingen aan die kenmerkend zijn voor vacuümgrijperinstallaties, terwijl de stijfheid ervan zorgt voor een consistente plaatsingsnauwkeurigheid gedurende de hele productiedienst.
Onderhoud en levensduur: optimalisering van de betrouwbaarheid van de RB2508
Beste praktijken voor installatie
Een juiste installatie heeft een directe invloed op de lagerprestaties en levensduur. Essentiële installatieprotocollen zijn onder meer:
- Controleer of de boringdiameter van de behuizing en de oppervlakteafwerking voldoen aan de gespecificeerde toleranties voordat u de lagers installeert
- Gebruik precisielagertrekkers die zijn ontworpen voor gekruiste rollagers om schade aan de interne ring tijdens verwijdering of installatie te voorkomen
- Breng lichte machineolie aan op het oppervlak van de lagerboring om de montage te vergemakkelijken en vreten te voorkomen
- Installeer de lagercomponenten in de juiste volgorde, waarbij u de uitlijning tijdens het gehele montageproces handhaaft
- Controleer de voorspankracht na installatie om de juiste drukbelasting van veermechanismen te bevestigen
Inloopperiode en thermische stabilisatie
Nieuwe robotinstallaties profiteren van gecontroleerde inloopprocedures. Tijdens de eerste 8 tot 10 bedrijfsuren zorgt het laten draaien van robots met een nominale belasting van 50 procent ervoor dat de lagercomponenten goed kunnen worden geplaatst en dat de thermische gradiënten kunnen worden gestabiliseerd. De temperatuurstijging tijdens deze periode treedt doorgaans binnen de eerste 3-4 uur op. Geleidelijke belasting- en snelheidsverhogingen gedurende de eerste 40 bedrijfsuren verlengen de levensduur van de lagers en zorgen voor optimale prestaties.
Strategieën voor conditiebewaking
Moderne robotplatforms bevatten steeds vaker systemen voor het monitoren van de lagerconditie met behulp van temperatuur- en trillingssensoren. Deze maken voorspellend onderhoud mogelijk dat de levensduur verlengt en onverwachte storingen voorkomt:
- Bewaking van de lagertemperatuur detecteert verslechtering van de smering of verlies van voorspanning vroegtijdig
- Trillingsfrequentieanalyse identificeert slijtage van rolelementen vóór catastrofaal falen
- Positionele herhaalbaarheidstrends laten zien dat de naleving van lagers in de loop van de tijd toeneemt
- Olie- of vetanalyse monitort de oxidatie- en vervuilingsniveaus
Levensduurverwachtingen
Goed onderhouden RB2508-lagers gaan doorgaans 10.000-15.000 bedrijfsuren mee voordat ze vervangen moeten worden. Dit vertegenwoordigt een aanzienlijk voordeel ten opzichte van de levensduur ten opzichte van conventionele lageroplossingen, rekening houdend met het superieure draagvermogen van het lager. Bij lichte toepassingen kan de levensduur oplopen tot 20.000 uur. Preventieve lagervervanging vóór catastrofaal falen voorkomt secundaire schade aan behuizingsoppervlakken, waardoor de totale reparatiekosten en systeemuitval worden verminderd.
Veelgestelde vragen
Vraag 1: Wat maakt gekruiste rollagers superieur aan kogellagers voor robotgewrichtstoepassingen?
Gekruiste rollagers maken gebruik van lijncontact tussen rolelementen en loopbanen, vergeleken met puntcontact bij kogellagers. Deze geometrie verdeelt de belastingen over grotere oppervlakken, waardoor een hogere stijfheid en draagvermogen mogelijk is binnen gelijkwaardige afmetingen. Bovendien accepteren gekruiste rollagers tegelijkertijd radiale, axiale en momentbelastingen, waardoor de noodzaak voor meerdere lagertypen in enkelvoudige verbindingsconstructies wordt geëlimineerd.
Vraag 2: Hoe verbetert de voorbelasting de lagerprestaties in precisierobottoepassingen?
De voorbelasting elimineert de interne speling door constant contact te houden tussen de rolelementen en de loopbanen. Dit ontwerp elimineert de speling en verhoogt de stijfheid van de lagers dramatisch, waardoor de nauwkeurige herhaalbaarheid mogelijk wordt die moderne robots vereisen. De voorbelasting stabiliseert ook de werking van de lagers bij temperatuurschommelingen door gebruik te maken van veermechanismen die een consistente drukkracht behouden ondanks thermische uitzetting en samentrekking.
Vraag 3: Wat is de typische levensduur van een RB2508-lager bij continu robotbedrijf?
Goed onderhouden RB2508-lagers gaan doorgaans 10.000-15.000 bedrijfsuren mee voordat ze vervangen moeten worden. De levensduur varieert afhankelijk van de werkelijke belastingsomstandigheden, bedrijfssnelheid, temperatuurbeheer en striktheid van het smeringsonderhoud. Voor lichte toepassingen kan een levensduur van 20.000 uur worden bereikt, terwijl voor toepassingen voor extreem gebruik mogelijk vervanging na 8.000 uur nodig is.
Vraag 4: Kunnen RB2508-lagers achteraf worden ingebouwd in bestaande robotontwerpen met behulp van conventionele lagers?
In veel gevallen wel. Het compacte 25x41x8 millimeter profiel van de RB2508 maakt vaak directe vervanging mogelijk als de behuizingstoleranties kunnen worden aangepast aan de H7-specificaties voor de buitenringboring. De dramatisch toegenomen stijfheid van de lagers kan echter een afstemming van de servocontroller vereisen om instabiliteit van de besturing te voorkomen. Compatibiliteitsbeoordeling met gedetailleerde dimensionale analyse en dynamische simulatie wordt aanbevolen vóór implementatie.
Vraag 5: Welke smeerbenadering is het beste voor RB2508-lagers in zware robottoepassingen?
Voor toepassingen met continu gebruik wordt de voorkeur gegeven aan olie-luchtsmeersystemen, die met gecontroleerde intervallen nauwkeurige oliedruppeltjes afgeven. Deze aanpak minimaliseert de weerstand, handhaaft een optimale lagertemperatuur en verlengt de levensduur in vergelijking met vetsmering. Op vet gebaseerde systemen zijn geschikt voor afgedichte toepassingen met gematigde bedrijfscycli en lagere snelheidsvereisten, waarbij bepaalde prestaties worden ingeruild voor vereenvoudigd onderhoud.
Vraag 6: Hoe verhoudt het momentbelastingsvermogen van de RB2508 zich tot conventionele lageroplossingen?
De RB2508 provides approximately 180 Newton-meters moment capacity, substantially exceeding equivalent-sized conventional bearing solutions. Tapered roller bearing sets of similar outer diameter typically provide 60 Newton-meters, while ball bearing configurations provide only 15-20 Newton-meters. This moment-load advantage is critical for handling off-axis payloads in robot gripper and tool-mounting applications.
V7: Welke tolerantiespecificaties voor de behuizing zijn van cruciaal belang voor optimale prestaties van de RB2508?
De outer ring housing bore requires H7 tolerance to ensure tight fit preventing radial movement. The inner ring bore demands P5 or better tolerance class to maintain concentricity. Surface runout should not exceed 0.05 millimeters on outer surfaces and 0.03 millimeters on inner surfaces. These precision requirements ensure that bearing rigidity advantages are fully realized in the assembled joint.
Vraag 8: Zijn er RB2508-lagervarianten beschikbaar voor verschillende belastingsvereisten?
Ja, fabrikanten bieden gekruiste rollagerseries aan, variërend van kleinere lichtgewicht varianten voor lichte toepassingen tot grotere eenheden met hoge capaciteit voor zwaar industrieel gebruik. De RB2508 is geoptimaliseerd voor robottoepassingen die een uitgebalanceerde radiale, axiale en momentbelastingscapaciteit in een compacte ruimte vereisen. Kleinere varianten (RB2006) zijn geschikt voor lichte collaboratieve robots, terwijl grotere varianten geschikt zijn voor zwaardere industriële armen.
Vraag 9: Welke invloed heeft de temperatuur op de prestaties en levensduur van de RB2508-lagers?
Standaard RB2508-lagers behouden de volledige prestatiespecificaties van min 10 tot plus 80 graden Celsius. Boven de 80 graden neemt de viscositeit van het smeermiddel af en neemt de veerkracht van de voorspanning af, waardoor de stijfheid afneemt en de slijtage toeneemt. Effectief thermisch beheer door middel van behuizingsontwerp en koelsystemen houdt de lagertemperatuur binnen het optimale bereik van 40-65 graden Celsius, waardoor de levensduur en prestatieconsistentie worden gemaximaliseerd.
Vraag 10: Hoe verhouden de prestaties van de RB2508 zich tussen robottoepassingen voor lichte en extreme toepassingen?
De RB2508 excels in both application categories. In light-duty collaborative robot arms, the bearing's low friction and exceptional repeatability enable precise gripper control. In extreme-duty high-speed pick-and-place systems, the bearing's preload and line-contact geometry absorb dynamic impact loads effectively, extending service life compared to conventional bearings. The single bearing solution's versatility across duty-cycle ranges makes it an ideal standardized component for diverse robot platforms.
