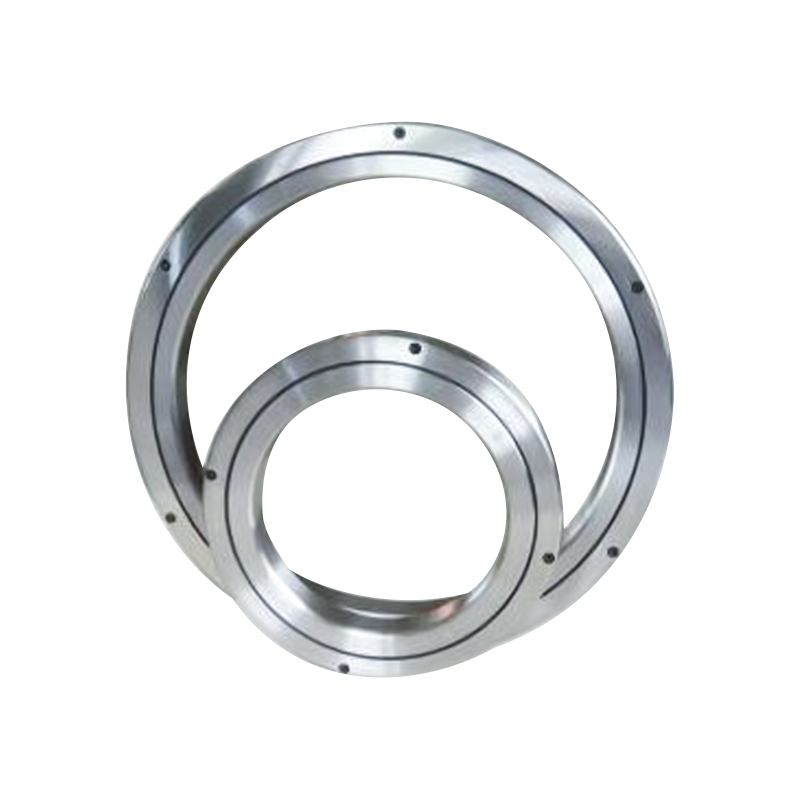

RB precisie-dwarsrollager

Gekruiste rollagers van het RB-type (geïntegreerde binnenring, gespleten buitenring) maken gebruik van een speciaal structureel ontwerp dat bestaat uit twee sets gekruiste rollen, elk met een hoek van 90 graden. Deze structuur geeft het RB-type lager een hoge stijfheid en draagvermogen bij blootstelling aan radiale, axiale en kantelmomenten. Tegelijkertijd maakt de gekruiste opstelling van de rollen effectief gebruik van de interne ruimte van het lager, waardoor het RB-type lager compacter van formaat wordt.

Contact Us Neem contact met ons op
VOORV：YRTS hogesnelheidsprecisielager VOLGENDE：RE Kruiscilindrisch rollager
  • Beschrijving
  • Specificaties
  • Neem contact met ons op

Dragende eigenschappen:
1. Hoge precisie: Precisie kan P4- en P2-kwaliteiten bereiken;
2. Hoge stijfheid: Deze serie lagers hebben allemaal voorspanning;
3. Hoge laadcapaciteit: Bestand tegen axiale belastingen, radiale belastingen en kantelbelastingen;
4. Compact formaat: Het kleine formaat van het lager bespaart ruimte in de gastmachine.

Voordelen van RB Precision gekruiste rollagers vergeleken met traditionele lagers:
1. Structurele aspecten: De structuur van RB-precisie gekruiste rollagers is veel eenvoudiger dan die van traditionele lagers. Door meerdere rijen cilindrische rolelementen kan een aanzienlijk axiaal en radiaal draagvermogen en kantelmoment worden bereikt, wat resulteert in een veel eenvoudiger constructie.
Traditionele lagers vereisen meerdere sets die opeenvolgend zijn gerangschikt om hetzelfde effect te bereiken, wat het ontwerp en de montage aanzienlijk vereenvoudigt. De drierijige rolcombinatie-zwenklagerconstructie en de eenrijige loopringconstructie van gekruiste rollagers vereisen aanzienlijk minder ruimte en zijn veel eenvoudiger te monteren vergeleken met traditionele lagers.
2. Installatie: De gekruiste rollagers uit de RU-, XU- en XSU-serie zijn ook voorzien van montagegaten, waardoor vergelijkbare installatie en prestaties worden bereikt.
3. Onderhoud: Gekruiste rollagers zijn ontworpen met smeergaten en groeven, waardoor smering wordt vergemakkelijkt. Ze gebruiken vet van luchtvaartkwaliteit, waardoor de noodzaak voor frequente vetverversing wordt verminderd en de stabiliteit en levensduur van de lagers worden gegarandeerd.

Toepassingen:
Lagers van het RB-type worden veel gebruikt in werktuigmachines, industriële machines, robots en automatiseringsapparatuur. Ze zijn bestand tegen rotatie op hoge snelheid en complexe belastingen, terwijl ze een hoge precisie en stijfheid behouden. Daarom zijn lagers van het RB-type bijzonder geschikt voor apparatuur die een zeer nauwkeurige positionering en stabiliteit vereist, zoals werktafels en gelede mechanismen.

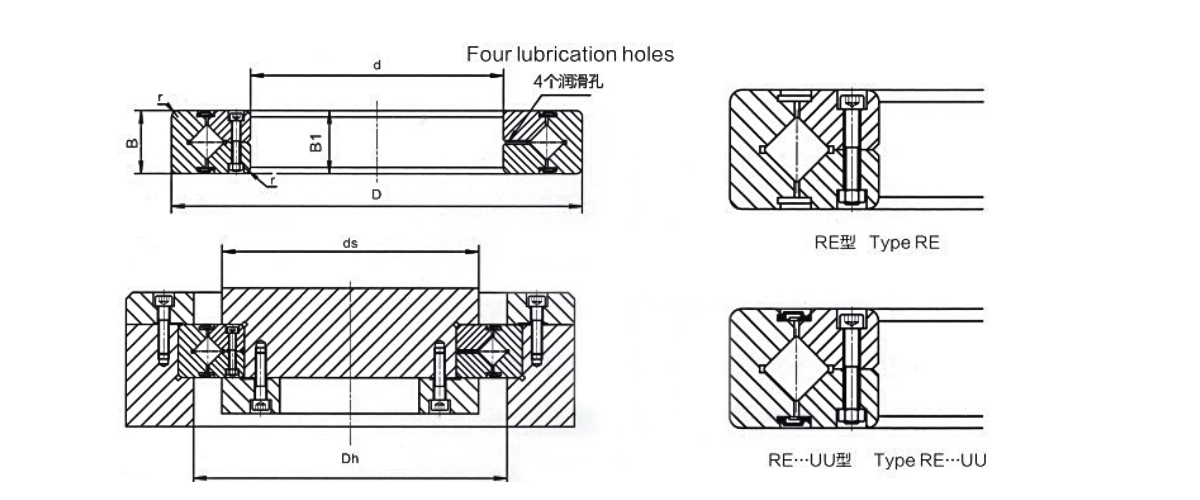

Lagertype Afmeting Schouderomvang Basisbelasting (radiaal) Gewicht
Binnendiameter Buitendiameter Diameter van de rolsteek Hoogte Afschuining Cr Cor
d D Dpw B B1 min ds Dh KN KN kg
RB 2008 20 36 27 8 0.5 23.5 30.5 3.23 3.1 0.04
RB 2508 25 41 32 8 0.5 28.5 35.5 3.63 3.83 0.05
RB 3010 30 55 41.5 10 0.6 37 47 7.35 8.36 0.12
RB 3510 35 60 46.5 10 0.6 41 51.5 7.64 9.12 0.13
RB4010 40 65 51.5 10 0.6 47.5 57.5 8.33 10.6 0.16
RB 4510 45 70 56.5 10 0.6 51 61.5 8.62 11.3 0.17
RB 5013 50 80 64 13 0.6 57.4 72 16.7 20.9 0.27
RB 6013 60 90 74 13 0.6 68 82 18 24.3 0.3
RB7013 70 100 84 13 0.6 78 92 19.4 27.7 0.35
RB 8016 80 120 98 16 0.6 91 111 30.1 42.1 0.7
RB 9016 90 130 108 16 1 98 118 31.4 45.3 0.75
RB 10016 100 140 119.3 16 1 109 129 31.7 48.6 0.83
RB 10020 100 150 123 20 1 113 133 33.1 50.9 1.45
RB 11012 110 135 121.8 12 0.6 117 127 12.5 24.1 0.4
RB 11015 110 145 126.5 15 0.6 122 136 23.7 41.5 0.75
RB11020 110 160 133 20 1 120 143 34 54 1.56
RB 12016 120 150 134.2 16 0.6 127 141 24.2 43.2 0.72
RB 12025 120 180 148.7 25 1.5 133 164 66.9 100 2.62
RB 13015 130 160 144.5 15 0.6 137 152 25 46.7 0.72
RB 13025 130 190 158 25 1.5 143 174 69.5 107 2.82

Lagertype Afmeting Schouderomvang Basisbelasting radiaal Gewicht
Irmer-diameter Buitendiameter Diameter van de rolsteek Hoogte Afschuining Cr Cor
d D Dpw B B1 Rmin ds Dh KN KN kg
RE14016 140 175 160 16 1 147 162 25.9 50.1 1
RE14025 140 200 172 25 1.5 154 185 74.8 121 2.96
RE15013 150 180 166 13 0.6 158 172 27 53.5 0.68
RE15025 150 210 182 25 1.5 164 194 76.8 128 3.16
RE15030 150 230 192 30 1.5 173 210 100 156 5.3
RE16025 160 220 192 25 1.5 173 204 81.7 135 3.14
RE17020 170 220 196.1 20 1.5 184 198 29 62.1 2.21
RE 18025 180 240 210 25 1.5 195 225 84 143 3.44
RE 19025 190 240 219 25 1 202 222 41.7 82.9 2.99
RE20025 200 260 230 25 2 215 245 84.2 157 4
RE20030 200 280 240 30 2 221 258 114 200 6.7
RE20035 200 295 247.7 35 2 225 270 151 252 9.6
RE22025 220 280 250.1 25 2 235 265 92.3 171 4.1
RE24025 240 300 272.5 25 2.5 256 281 68.3 145 4.5
RE25025 250 310 280.9 25 2.5 268 293 69.3 150 5
RE25030 250 330 287.5 30 2.5 269 306 126 244 8.1
RE25040 250 355 300.7 40 2.5 275 326 195 348 14.8
RE30025 300 360 332 25 2.5 319 344 75.5 178 5.9
RE30035 300 395 345 35 2.5 322 368 183 367 13.4
RE30040 300 405 351.6 40 2.5 326 377 212 409 17.2
RE35020 350 400 376.6 20 2.5 363 383 54.1 143 3.9
RE40035 400 480 440.3 35 2.5 422 459 156 370 14.5
RE40040 400 510 453.4 40 2.5 428 479 241 531 23.5
RE45025 450 500 476.6 25 1 464 484 61.7 182 6.6
RE50025 500 550 526.6 25 1 514 534 65.5 201 7.3
RE50040 500 600 548.8 40 2.5 526 572 239 607 26
RE 50050 500 625 561.6 50 2.5 536 587 267 653 41.7
RE60040 600 700 650 40 3 627 673 264 721 29
