CRBT Lichtgewicht roterend gewrichtslager

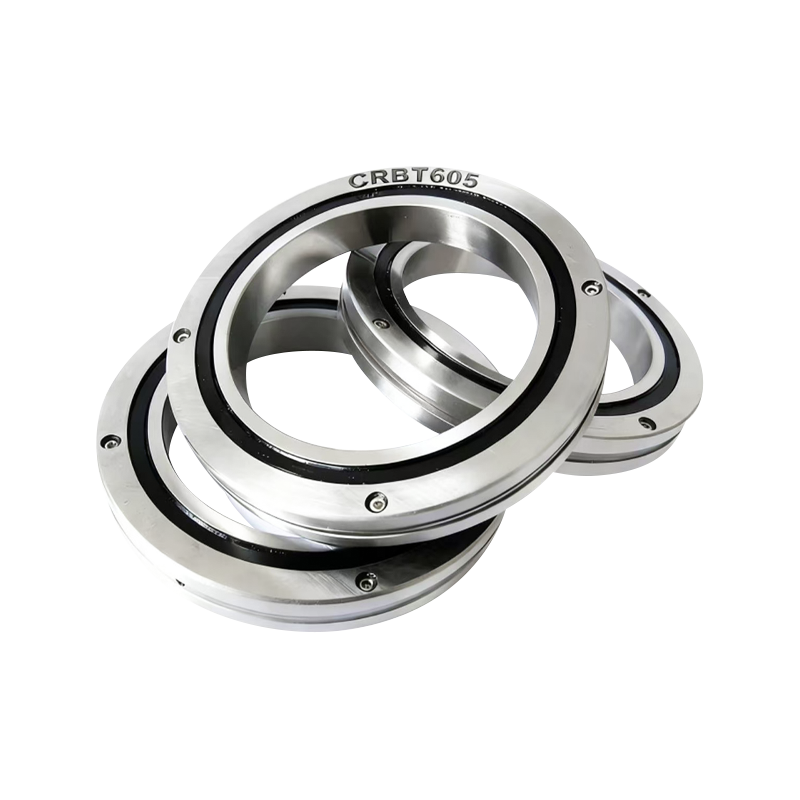

Het CRBT lichtgewicht draaischarnierlager, met een profielhoogte van 5,5 mm en een breedte van 5 mm, is een uiterst compact en lichtgewicht lager. Geschikt voor kleine robotarmen en miniatuurbewakingscamera's.

Contact Us Neem contact met ons op
VORIGE:RAU geïntegreerde kruisroller VOLGENDE:RW hoogwaardig kruisrollager
  • Beschrijving
  • Specificaties
  • Neem contact met ons op

Lagereigenschap
Vergeleken met het vorige dunste kruisrollager (CRBS) is de sectiehoogte slechts 69% van die van zijn voorganger. De breedte is ook slechts 5 mm en het dwarsdoorsnedeoppervlak bedraagt ​​slechts 43% van conventionele producten, waardoor een aanzienlijk kleiner formaat wordt bereikt. Bovendien is het gewicht slechts 0,38 maal dat van de CRBS, waardoor een aanzienlijke gewichtsvermindering wordt bereikt. (Vergeleken met een pils met een binnendiameter van 50 mm)

Voordelen
Dit lager heeft geen montagegaten, wat resulteert in een extreem compacte structuur en extreem licht gewicht.

Toepassingen
Humanoïde robots, draaitafels, precisiewerktuigmachines, gewrichtsmodules en andere toepassingen die extreem veel installatieruimte, gewicht en precisie ingewikkeld.

Lagertype Afmeting (mm)

Installatie afmetingen
(mm)

Basisbelasting Kwaliteit Overeenkomstig model
Binnendiameter Buitendiameter Breedte ds Dh C Co THK
d D B 'min kN kN g
CRBT105AC1P5 10 21 5 0.15 12.5 17 1.12 0.809 9 RAU1005C0P5
CRBT155AC1P5 15 26 5 0.15 17.5 22 1.32 1.1 12 RAU1505C0P5
CRBT205AC1P5 20 31 5 0.15 22.5 27 1.49 1.4 15 RAU2005COP5
CRBT255AC1P5 25 36 5 0.15 27.5 32 1.65 1.77 18 RAU2505C0P5
CRBT305AC1P5 30 41 5 0.15 32.5 37 1.89 2.14 21 RAU3005C0P5
CRBT355AC1P5 35 46 5 0.15 37.5 42 2.05 2.42 24 RAU3505C0P5
CRBT405AC1P5 40 51 5 0.15 42.5 47 2.14 2.74 27 RAU4005C0P5
CRBT455AC1P5 45 56 5 0.15 47.5 52 2.3 3.09 29 RAU4505C0P5
CRBT505AC1P5 50 61 5 0.15 52.5 57 2.43 3.49 32 RAU5005C0P5
CRBT555AC1P5 55 66 5 0.15 57.5 62 2.53 3.79 35 RAU5505COP5
CRBT605AC1P5 60 71 5 0.15 62.5 67 2.63 4.09 38 RAU6005COP5
CRBT655AC1P5 65 76 5 0.15 67.5 72 2.71 4.29 41 RAU6505C0P5
CRBT705AC1P5 70 81 5 0.15 72.5 77 2.81 4.68 44 RAU7005COP5
CRBT755AC1P5 75 86 5 0.15 77.5 82 2.9 5.05 47 RAU7505C0P5
CRBT805AC1P5 80 91 5 0.15 82.5 87 3.05 5.43 50 RAU8005C0P5
CRBT855AC1P5 85 96 5 0.15 87.5 92 3.11 5.7 53 RAU8505C0P5
CRBT905AC1P5 90 101 5 0.15 92.5 97 3.19 6.03 56 RAU9005C0P5
CRBT955AC1P5 95 106 5 0.15 97.5 102 3.22 6.31 59 RAU9505C0P5
