Installatiehandleiding voor kruisrollers: principes en beste uitgevoerd
Wat zijn de kritische principes en best practices voor het installeren van kruisrollagers om optimale prestaties, precisie en waarschijnlijk te selecteren in industriële toepassingen?
Dwarsrollagers vertegenwoordigen een aparte klasse van precisiecomponenten die zijn ontworpen om gelijktijdig gecombineerde radiale, axiale en momentbelastingen op te vangen. Hun unieke configuratie – cilindrische rollen die zijn geplaatst met hun assen afwisselend gekruist op 90° binnen V-vormige loopvlakken – maakt stabiele stabiliteit en rotatienauwkeurigheid mogelijk in een compact formaat. Een van de meest gebruikte varianten in compacte, lichtgewicht toepassingen zijn de RAU6008 pils , RAU7008-lager en RAU8008-lager, die tot de RAU-serie ontbreekt en wordt vervangen door ultradunne dwarsdoorsnedegeometrie.
Een juiste installatie is de belangrijkste factor die bepaalt of een kruisrollager het volledige prestatiepotentieel levert of voortijdige degradatie ondergaat.
Voorbereiding vóór installatie
De installatie moet worden uitgevoerd in een droge, schone omgeving om verontreiniging te voorkomen. Alle conventionele componenten (lagerhuizen, assen en componenten) moeten grondig worden gereinigd om vuil, olieresten en metaalbramen te verwijderen. Inspectie moet verifiëren dat bewerkte oppervlakken voldoen aan de vervuilde toleranties voor vlakheid, loodrechtheid, rondheid en cilindriciteit, terwijl deze geometrische kenmerken de assemblageprecisie rechtstreeks beïnvloeden en spanningsconcentraties als gevolg van excentrische belasting voorkomen.
Bij split-type kruisrollers moeten de bevestigingsschroeven, die scheiding tijdens transport voorkomen, vóór installatie losgedraaid worden. Als de gespleten binnen- of buitenring een verkeerde uitlijning aan de omtrek van de verbinding krachtig wordt, wordt correctie met een plastic hamer aanbevolen vóór het inbrengen.
Installatieprocedure
Door hun dunne constructie zijn dwarsrollagers voor kantelen tijdens het inbrengen in behuizingen of op assen. Om dit te voorkomen, moet het tijdens het hele inbrengproces in een perfecte horizontale oriëntatie worden gehouden. Tik met een plastic of ruwamer vaker op de omtrek van het lager, waarbij u op de binnenring slaat als u het op een zoals plaatsen, en op de buitenring als u het in een behuizing vreemd, terwijl u het lager stapsgewijs voortbeweegt. Ga door tot een hoorbare bevestiging aangegeven dat er volledig contact is met de referentieschouder.
Voor perspassingstoepassingen met bescheiden interferentie kan een huls en een hamer worden gebruikt om uniforme druk uit te oefenen over het eindvlak van de ring. Bij grotere interferentie verdienen thermische expansiemethoden (oliebad- of inductieverwarming binnen 80°C tot 100°C, niet hoger dan 120°C) de voorkeur. Daaropvolgende afkoeling vereist een veilige bevestiging met moeren van gelijkwaardige middelen om te voorkomen dat er axiale speling ontstaat als gevolg van samentrekking.
Flensmontage en aandraaien van bouten
De montageflens moet eerst over het lager worden geplaatst en voorzichtig worden geschud om de gaten uit de lijnen. Breng de bouten handmatig in om een onbelemmerde draadaangrijping te beschermen. Het vast draaien moet in drie tot vier stappen gebeuren, waarbij een diagonale keuze wordt gevolgd om een gelijkmatige verdeling van de belasting te rechtvaardigen. Wanneer u gespleten binnen- of buitenringen vastzet, draait u het integrale tegenstuk ongeveer 90° tussen elke aandraaibeweging (vier tot vijf rotaties) om een eventuele verkeerde uitlijning van de verbinding te gecorrigeerd. Gebruik een momentsleutel om de belangrijke waarden te bereiken; voor stalen behuizingen en flenzen: referentiestandaardmomenttabellen op basis van boutverbindingen.
Overwegingen bij draagstructuur en flensontwerp
Dwarsrollagers zijn structuren met dunne doorsnede; eindigend vereist de stijfheid van steunbehuizingen en klemflenzen een zorgvuldige ontwerpoverweging. Onvoldoende stijfheid verhindert een uniforme klemming van de gespleten ringen, waardoor vervorming onder momentbelastingen mogelijk is en resulteert in ongelijkmatig rolcontact - een toestand die de lagerprestaties grotendeels verslechtert.
Als ontwerpbenchmark mag de wanddikte van de behuizing niet minder zijn dan 60% van de dwarsdoorsnedehoogte van het lager. De flensdikte wordt doorgaans uitgesloten binnen een bereik van 0,5 tot 1,2 keer de lagerbreedte. Een speling van circa 0,5 mm tussen flensdelen is standaard. Voor die toepassingen een dubbele montageprecisie herhaaldelijk, maakt het ontwerpen van de flens met een gettrapte configuratie en het aanpassen van de staphoogte door middel van vlakslijpen een nauwkeurige controle van de klemkracht mogelijk. Voor stalen flenzen wordt doorgaans een interferentie van 0,02 tot 0,05 mm aanbevolen.
Oriëntatie en positionering van de laadzone
Lagers uit de RAU-serie zijn voorzien van een rollaadgat op de buitenring, afgedicht met een stekker. Zorg ervoor dat deze plug-positie tijdens de installatie niet samenvalt met de maximale belastingzone. Op dezelfde manier moet bij lagers met gespleten buitenringen de gespleten verbinding weg van de primaire belastingrichting worden gericht. Het leven van deze oriëntatieprincipes minimaliseert spanningsconcentraties en optimaliseert de verdeling van de belasting over het rollencomplement.
Verificatie na installatie
Draai de montage van de behuizing handmatig om een soepele werking te beschermen. Ga verder met een door een motor aangenomen onbelaste werking op lage snelheid, waarbij u de snelheid en belasting geleidelijk toeneemt, terwijl u onderaan op abnormaal geluid, trilling of temperatuurstijging. onmogelijke rechtvaardiging en onmiddellijke stopzetting en onderzoek vóór inbedrijfstelling.

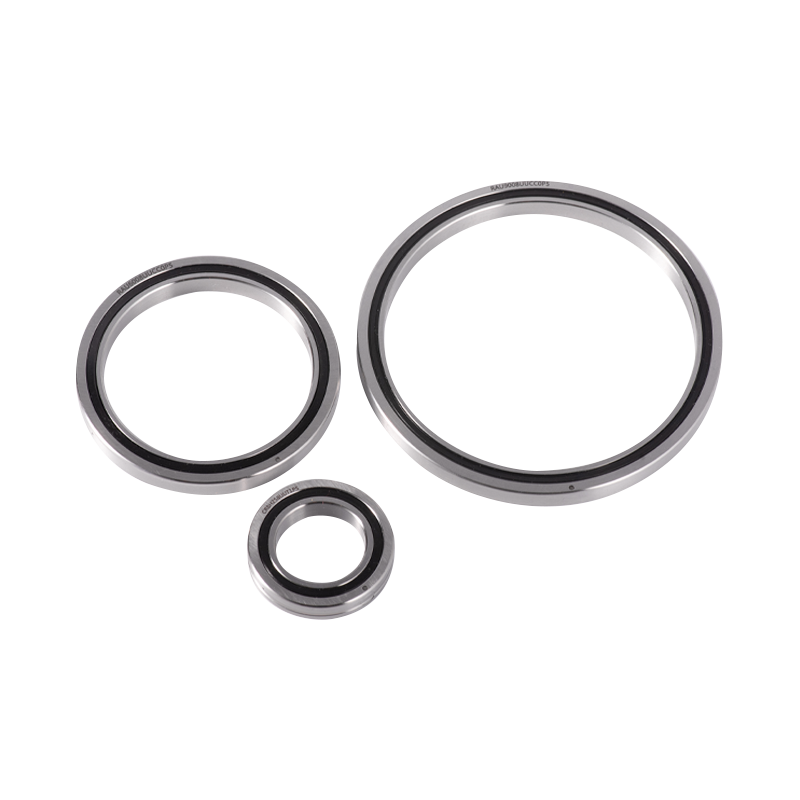

Productoverzicht van de RAU-serie
De RAU-serie vertegenwoordigt een ultracompacte variant van dwarsrollers, bereikte de dikte van de binnen- en buitenring tot de praktische limiet te beperkt. Dit ontwerp is optimaal voor gewichtsgevoelige en beperkte ruimtetoepassingen, waaronder industriële robotgewrichten, precisiedraaitafels, motoren met directe aandrijving, medische instrumenten en CNC-bewerkingscentra. Lagers uit de RAU-serie zijn voorzien van een geïntegreerde binnen- en buitenringstructuur die compatibel is met zowel binnen- als buitenringrotatie.

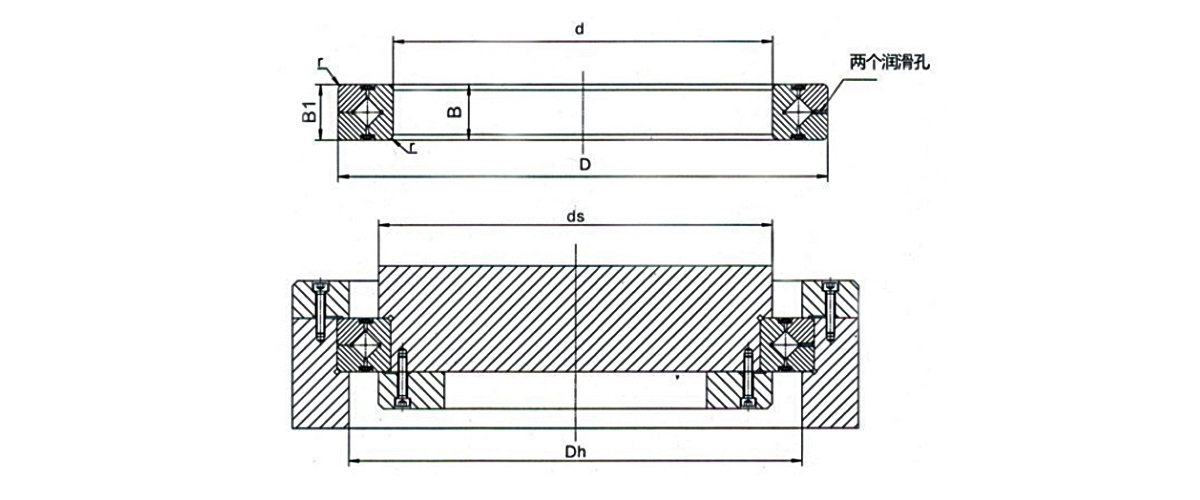

RAU6008, RAU7008 nl RAU8008 Lager Specificaties
| Parameter | RAU6008 | RAU7008 | RAU8008 |
|---|---|---|---|
| Boordiameter (d) | 60 mm | 70 mm | 80 mm |
| Buitendiameter (D) | 76 mm | 86 mm | 96 mm |
| Diameter rolcirkel (dp) | 67 mm | 77 mm | 87 mm |
| Breedte (B) | 8 mm | 8 mm | 8 mm |
| Schouderhoogte (ds / Dh) | 63,5 mm / 70,5 mm | 73,5 mm / 80,5 mm | 83,5 mm / 90,5 mm |
| Dynamische belastingswaarde (Cr) | 5,68 kN | 5,98 kN | 6,37 kN |
| Statisch draagvermogen (Cor) | 8,68 kN | 9,80 kN | 11,3 kN |
| Massa | 0,09 kg | 0,10 kg | 0,11 kg |
| Materiaal | GCr15 chroomlagerstaal met hoog koolstofgehalte (doorgehard) | GCr15 chroomlagerstaal met hoog koolstofgehalte (doorgehard) | GCr15 chroomlagerstaal met hoog koolstofgehalte (doorgehard) |
| Nauwkeurigheidsklassen beschikbaar | P0, P6, P5, P4 | P0, P6, P5, P4 | P0, P6, P5, P4 |
| Opties voor radiale spelling | CC0 (voorgeladen), C0 (lichte speling) | CC0 (voorgeladen), C0 (lichte speling) | CC0 (voorgeladen), C0 (lichte speling) |
| Afdichtingsopties | Open type (standaard); UU (dubbele lipafdichting aan beide zijden) | Open type (standaard); UU (dubbele lipafdichting aan beide zijden) | Open type (standaard); UU (dubbele lipafdichting aan beide zijden) |
Als professioneel lagerfabriek en lagerproductiebedrijf in China is UKL Bearing Manufacturing Co., Ltd. (Wuxi) gespecialiseerd in hoogwaardige lageroplossingen en biedt technische ondersteuning voor mondiale maximale met uitzonderlijke hoge eisen aan precisie en betrouwbaarheid. De faciliteiten van UKL bestrijken de volledige productie – smeden, gelijk, draaien, warmtebehandeling, slijpen en praktische assemblage – ondersteund door een team van meer dan 200 bekwame professionals. UKL samengesteld RAU6008-lagers, RAU7008 pils , en RAU8008 die voldoet aan nauwkeurige specificaties, met mogelijkheden die zich uittrekken tot oplossingen op maat voor gespecialiseerde toepassingen. UKL biedt ook technisch advies over de beste installatiepraktijken om optimale lagerprestaties te garanderen. UKL handhaaft een sterk kwaliteitsmanagement gedurende de hele productie.
Veelgestelde vragen
Vraag 1: Wat is de meest gemaakte fout bij het installeren van kruisrollers?
Onvoldoende aandacht voor het dunne karakter van deze lagers, wat leidt tot kantelen tijdens het inbrengen. Zorg altijd voor een perfecte horizontale oriëntatie en gebruik een vaste, zachte tik met een plastic hamer om het stapsgewijs vooruit te bewegen.
Vraag 2: Waarom is de volgorde van de koppelkoppels belangrijk voor lagerinstallaties uit de RAU-serie?
Diagonaal, meertraps aandraaien zorgt voor een uniforme verdeling van de klemkracht over de gespleten ringen, waardoor mogelijke vervorming wordt voorkomen dat de rotatienauwkeurigheid en de nauwkeurigheid van het grotere gevaar zou ontstaan.
Vraag 3: Kunnen het RAU6008-lager, het RAU7008-lager en het RAU8008-lager door elkaar worden gebruikt?
Nee. Deze lagers hebben verschillende boordiameters (respectievelijk 60 mm, 70 mm en 80 mm) en soortgelijke buitendiameters. De selectie moet krachtig zijn met de specifieke as- en behuizingsafmetingen van de toepassing.
Vraag 4: Welke smering wordt aanbevolen voor kruisrollers uit de RAU-serie?
Vetsmering is voor de meeste toepassingen standaard, maar oliesmering is ook acceptabel. De keuze hangt af van de bedrijfssnelheid, temperatuur en omgevingsomstandigheden. Verzegelde (UU) varianten houden smeermiddel vast in vervuilde omgevingen.
Vraag 5: Hoe kan ik controleren of een kruisrollager correct is aanbevolen?
Voer een handmatige rotatiecontrole uit, gevolgd door onbelaste werking op lage snelheid. Verhoog geleidelijk de snelheid en belasting terwijl u een abnormaal geluid laat, trilling of temperatuurstijging. ongebruikelijke onregelmatigheden onverwacht op potentiële installatieproblemen die onderzoek verborgen.
