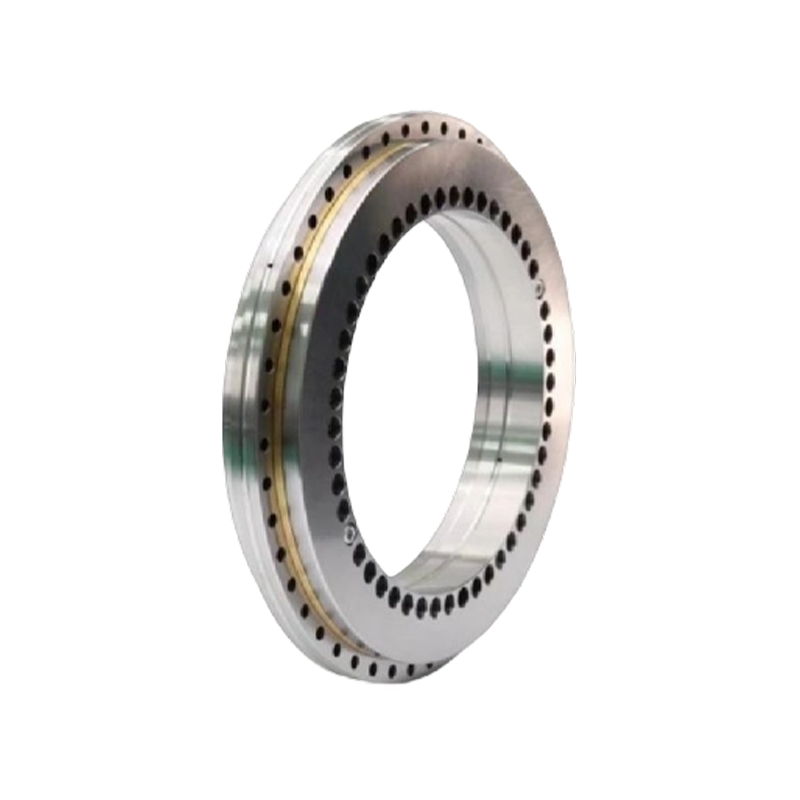

YRT precisie draaitafellager

YRT Precision Turntable Bearing bestaat uit een stuwkracht/radiale behuizingsring, een stuwkracht/radiale asring, een drukring, twee naaldrolkooiconstructies en een set radiale cilindrische rollen. De behuizingsring en asring zijn voorzien van gelijkmatig verdeelde montageschroefgaten. Dit type lager heeft een hoog axiaal en radiaal draagvermogen, hoge stijfheid en zeer hoge precisie.

Neem contact met ons op

VORIGE:Geen vorig product VOLGENDE:YRTM hoekmeetlager

Beschrijving
Specificaties
Neem contact met ons op

Kenmerken van YRT-draaitafellagers:
1. Gecombineerd lager:
YRT-lagers zijn gecombineerde lagers, waarin de functies van radiale en druklagers zijn geïntegreerd. Ze zijn tegelijkertijd bestand tegen radiale en axiale belastingen vanuit verschillende richtingen en zijn ook bestand tegen koppel.
2. Hoge precisie:
YRT-lagers hebben doorgaans een zeer hoge precisie, waardoor nauwkeurige rotatie en positionering mogelijk zijn.
3. Stijfheid:
YRT-lagers hebben een hoge stijfheid, waardoor de stabiliteit behouden blijft onder hoge belasting. Toepassingen die zware werkbelastingen vereisen, zorgen voor lagerbetrouwbaarheid onder hoge belastingen.
4. Hoge koppelcapaciteit:
YRT-lagers zijn ontworpen om hoge koppelbelastingen te weerstaan, wat cruciaal is voor toepassingen die rotatie en hoge koppeloverdracht vereisen.
5. Eenvoudige installatie en onderhoud:
YRT-lagers hebben doorgaans een eenvoudige structuur, waardoor installatie en onderhoud worden vergemakkelijkt. Dit draagt bij aan de betrouwbaarheid van de lagers op lange termijn.

Toepassingsgebieden:
YRT-lagers worden veel gebruikt op verschillende gebieden, waaronder industriële robotarmen, werktuigmachines, printapparatuur, medische apparaten en ruimtevaartapparatuur. Hun veelzijdigheid en hoge prestaties maken ze tot een voorkeurskeuze voor tal van technische toepassingen.

Voorzorgsmaatregelen bij het gebruik van YRT draaitafellagers:
1. Houd het lager en zijn omgeving schoon
Zelfs microscopisch kleine stofdeeltjes kunnen een negatieve invloed hebben op lagers.
2. Wees voorzichtig
Sterke schokken tijdens het gebruik kunnen krassen en deuken veroorzaken, wat tot ongelukken kan leiden.
3. Gebruik geschikt gereedschap
Vermijd het vervangen van bestaande tools; gebruik alleen geschikt gereedschap.
4. Houd rekening met lagercorrosie
Zweet op uw handen kan tijdens het gebruik roest veroorzaken, dus zorg ervoor dat u schone handen gebruikt en indien mogelijk handschoenen draagt.

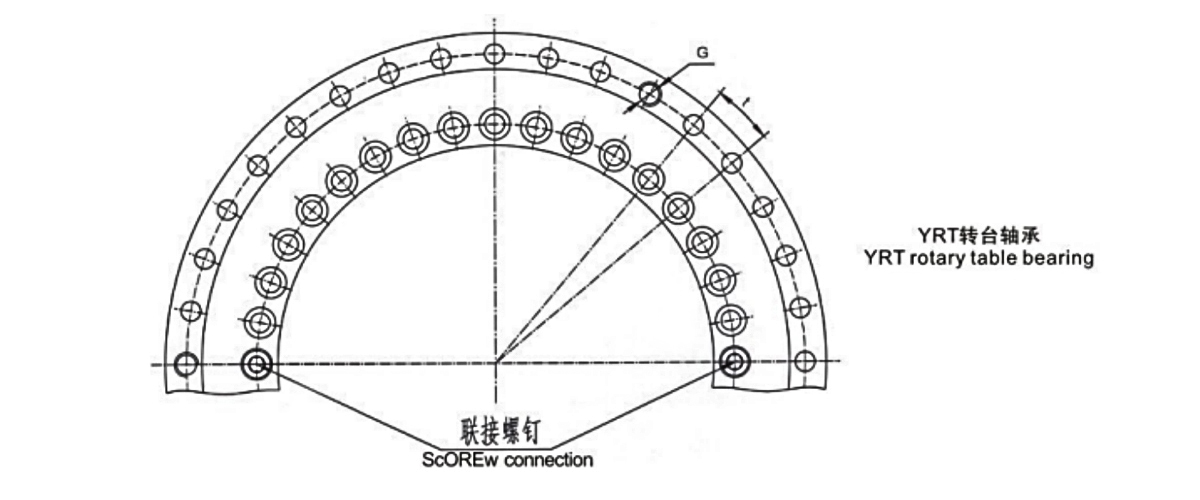

Schroef verbinding AANTAL	Verbinden schroeven gaten		Standplaats t	Aanscherping koppel van schroef	Basis nominale belasting				Beperkte snelheid	Wrijving moment	Gewicht	Lagertype
					Axiaal		Radiaal
					Dynamisch	Statisch	Dynamisch	Statisch
				Ma	Ca	Coa	Cr	Kor	Vetsmering
	G	AANTAL	AANTALXt	Nm	KN				omw/min	Nm	≈Kg
2	一	一	12×30°	8.5	38	158	28.5	49.5	600	2.5	1.6	YRT50
2	一	一	12×30°	8.5	56	255	42.5	100	530	3	2.4	YRT80
2	M5	3	18×20°	8.5	76.5	415	47.5	120	430	3	4.1	YRT100
2	M8	3	24×15°	14	102	540	52	143	340	7	5.3	YRT120
2	M8	3	36×10°	14	112	630	56	170	320	10	6.2	YRT150
2	M8	3	48×75°	14	118	710	69.5	200	280	12	7.7	YRT180
2	M8	3	48×75°	14	120	765	81.5	220	260	14	9.7	YRT200
2	M12	3	36×10°	34	160	1060	93	290	200	20	18.3	YRT260
2	M12	3	36×10°	34	275	1930	120	345	170	40	25	YRT325
2	M12	3	48×75°	34	300	2280	186	655	140	55	33	YRT395
2	M12	3	48×75°	34	355	2800	200	765	120	70	45	YRT460
2	M12	6	48×75°	68	490	4250	228	965	80	140	89	YRT580
2	M12	6	48×75°	116	870	7400	430	1700	65	200	170	YRT650
3	M16	6	60×6°	284	1000	10010	455	1800	50	300	253	YRT850
3	M16	6	60×6°	284	1290	11400	530	2040	40	600	312	YRT950
6	M¹6	6	72×5°	284	1380	12000	620	2650	35	800	375	YRT1030
6	M16	6	72×5	284	1435	12850	745	2800	25	1000	450	YRT1200

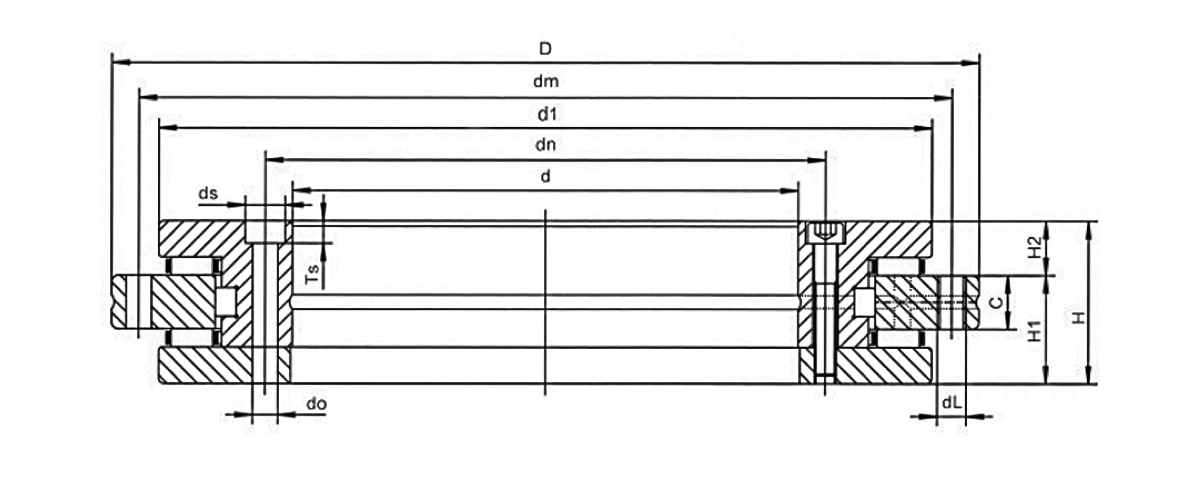

Lagertype	Algemene dimensie									De bevestigingsgaten
	d	D	H	H1	H2	C	d1	dn	dm	Binnenring				Buitenring
	Eenheid: mm									doen	ds	Ts	AANTAL	dL	AANTAL
	Eenheid: mm									mm			AANTAL	mm	AANTAL
YRT50	50	126	30	20	10	10	105	63	116	5.6	9	4.2	10	5.6	12
YRT80	80	146	35	23.35	11.65	12	130	92	138	5.6	10	4.2	10	4.6	12
YRT100	100	185	38	25	13	12	160	112	170	5.6	10	5.4	16	5.6	15
YRT120	120	210	40	26	14	12	184	135	195	7	11	6.2	22	7	21
YRT150	150	240	40	26	14	12	214	165	225	7	11	6.2	34	7	33
YRT180	180	280	43	29	14	15	244	194	260	7	11	6.2	46	7	45
YRT200	200	300	45	30	15	15	274	215	285	7	11	6.2	46	7	45
YRT260	260	385	55	36.5	18.5	18	345	280	365	9.3	15	8.2	34	9.3	33
YRT325	325	450	60	40	20	20	415	342	430	9.3	15	8.2	34	9.3	33
YRT395	395	525	65	42.5	22.5	20	486	415	505	9.3	15	8.2	46	9.3	45
YRT460	460	600	70	46	24	22	560	482	580	10	15	8.2	46	10	45
YRT580	580	750	90	60	30	30	700	610	720	11.4	18	11	46	11.4	42
YRT650	650	870	122	78	44	34	800	680	830	14	20	13	45	14	42
YRT850	850	1095	124	80.5	43.5	37	1018	690	1055	18.5	26	17	57	18.5	54
YRT950	950	1200	132	86	46	40	1130	990	1160	18.5	26	17	57	18.5	54
YRT1030	1030	1300	145	92.5	52.5	40	1215	1075	1255	18.5	26	17	66	18.5	66
YRT1200	1200	1490	164	108	56	52	1410	1240	1445	18.5	26	17	66	18.5	66
