CRBH ultradun precisielager

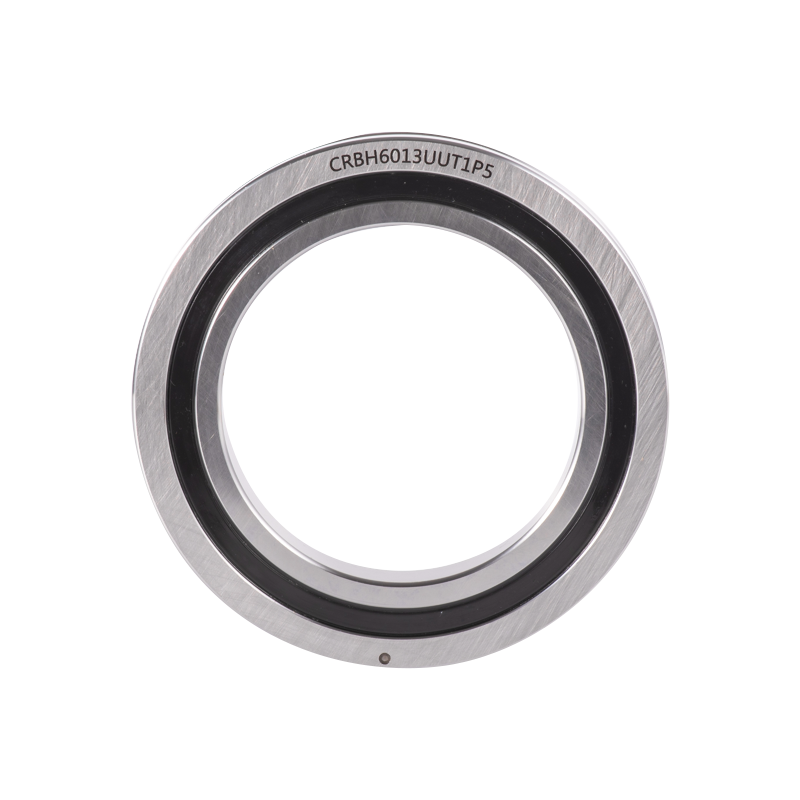

Het CRBH Ultra Thin Precision Bearing is een ultradunne versie van het RU-type, met hoge stijfheid en hoge precisie. Dit model heeft geen montagegaten op de binnen- en buitenringen, waardoor voor installatie flenzen en steunzittingen nodig zijn. Het lager bestaat uit een buitenring, een binnenring en rollende plastic beschermblokken. De buitenring is voorzien van een rasterpatroon en wordt vastgezet door drie spanringen, geschikt voor toepassingen waarbij de binnenring draait.

Contact Us Neem contact met ons op
VOORV：RA dun kruisrollager VOLGENDE：SX dun profiel precisielager
  • Beschrijving
  • Specificaties
  • Neem contact met ons op

Lagervoordelen
1. Hoge stijfheid en hoge precisie: Orthogonaal geplaatste cilindrische rollen tussen de binnen- en buitenringen verbeteren de stijfheid en loopnauwkeurigheid.
2. Scheidingstekenontwerp: Tussen de rollen zijn afscheiders geïnstalleerd om een soepele rotatie te garanderen.
3. Eenvoudige installatie: Montagegaten op de binnen- en buitenringen vergemakkelijken een snelle installatie in de apparatuur.
4. Open en verzegelde typeopties: Afgedichte lagers zijn voorzien van speciale synthetische rubberen pakkingen voor extra bescherming.

Verkooppunten
Dun en hoge precisie: Precisie tot P2 en P4, geschikt voor uiterst nauwkeurige roterende toepassingen.
Ontwerp met dunne dwarsdoorsnede: Aanzienlijk verbeterde stijfheid vergeleken met traditionele lagers.

Toepassingen
Lagers van het CRBH-type zijn geschikt voor toepassingen die kleine dwarsdoorsnedeafmetingen en rotatie met hoge precisie vereisen, zoals precisiedraaitafels, roterende gewrichten van robotarmen, medische apparaten en meetinstrumenten.

Voordelen vergelijking
Vergeleken met kogellagers verbeteren lagers van het CRBH-type de stijfheid aanzienlijk door de lijncontactstructuur van cilindrische rollen. Vergeleken met hoekcontactkogellagers met twee rijen verhoogt het ontwerp met kleinere dwarsdoorsnede de stijfheid met 3 tot 4 keer, waardoor wordt voldaan aan hogere prestatie-eisen.

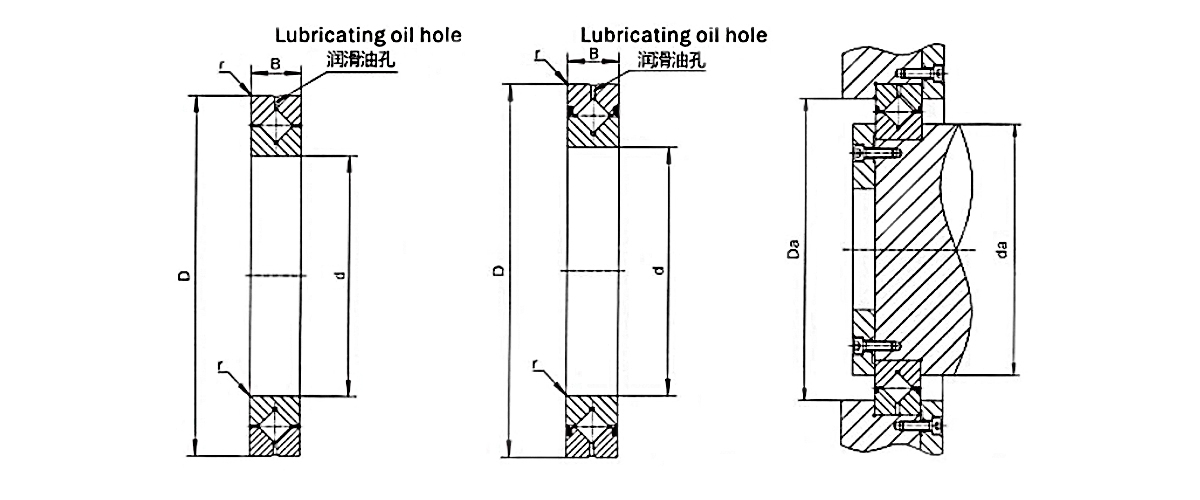

Lagertype Afmeting Schouderomvang Basisbelasting (rad Gewicht
Binnendiameter Buitendiameter Hoog Afschuining Cr Cor
d D B Rmin da Da KN KN kg
CRBH 208 A 20 36 8 0.3 24 31 2.91 2.43 0.04
CRBH 258 A 25 41 8 0.3 29 36 3.12 2.81 0.05
CRBH 3010 A 30 55 10 0.3 36.5 48.5 7.6 8.37 0.12
CRBH 3510 A 35 60 10 0.3 41.5 53.5 7.9 9.13 0.13
CRBH 4010 A 40 65 10 0.3 46.5 58.5 8.61 10.6 0.15
CRBH 4510 A 45 70 10 0.3 51.8 63.5 8.86 11.3 0.16
CRBH   5013A 50 80 13 0.6 56 74 17.3 20.9 0.29
CRBH   6013A 60 90 13 0.6 66 84 18.8 24.3 0.33
CRBH7013A 70 100 13 0.6 76 94 20.1 27.7 0.38
CRBH   8016A 80 120 16 0.6 88 112 32.1 43.4 0.74
CRBH   9016A 90 130 16 0.6 98 122 33.1 46.8 0.81
CRBH 10020 A 100 150 20 0.6 110 140 50.9 72.2 1.45
CRBH11020 A 110 160 20 0.6 120 150 52.4 77.4 1.56
CRBH 12025 A 120 180 25 1 132 168 73.4 108 2.62
CRBH 13025 A 130 190 25 1 142 178 75.9 115 2.82
CRBH 14025 A 140 200 25 1 152 188 81.9 130 2.96
CRBH 15025 A 150 210 25 1 162 198 84.3 138 3.16
CRBH 20025 A 200 260 25 1 212 248 92.3 169 4
CRBH 22025 A 220 280 25 1.5 254.9 283.1 92.3 171 4.1
CRBH 24025 A 240 300 25 2 263.4 291.6 68.3 145 4.5
CRBH 25025 A 250 310 25 1.5 262 298 102 207 4.97
CRBH 25030 A 250 330 30 2.5 270.5 304.5 126 244 8.1
CRBH 25040 A 250 355 40 2.5 278.1 323.3 195 348 14.8
CRBH 30025 A 300 360 25 1.5 313.9 342.1 75.5 178 5.9
CRBH 30035 A 300 395 35 2.5 323.8 366.2 183 367 13.4
CRBH 30040 A 300 405 40 2.5 330.4 372.8 212 409 17.2
CRBH 35020 A 350 400 20 1 362.1 384.7 54.1 143 3.9
CRBH 40035 A 400 480 35 2.5 422 456 156 370 14.5
CRBH 40040 A 400 510 40 2.5 429.8 472 241 531 23.5
CRBH 45025 A 450 500 25 1 460.7 483.3 61.7 182 6.6
CRBH 50025 A 500 550 25 1 512.9 535.5 65.5 201 7.3
CRBH 50040 A 500 600 40 2.5 527.6 570 239 607 26
CRBH 50050 A 500 625 50 2.5 533.3 589.9 267 653 41.7
CRBH 60040 A 600 700 40 3 625.8 668.2 264 721 29
