In het landschap van precisieroterende machines, Hoekcontactkogellagers dienen als hoeksteen voof toepassingen die een combinatie van hoge snelheden en complexe lastbehandelingsmogelijkheden vereisen. In tegenstelling tot standaard radiale lagers zijn deze componenten specifiek ontworpen om gecombineerde belastingen te beheersen, waarbij ze gelijktijdig in zowel radiale als axiale richting werken.
Als premier lagerfabriek en lagerproductiebedrijf in China , UKL Bearing Manufacturing Co., Ltd. (Wuxi) maakt gebruik van geavanceerde materiaalwetenschap en precisie-engineering om hoekcontactoplossingen te produceren die de betrouwbaarheid in de moderne industrie definiëren.
De mechanica van hoekcontact begrijpen
Het fundamentele kenmerk van Hoekcontactkogellagers is de contacthoek tussen de kogels en de loopbanen. Deze hoek wordt gevormd wanneer het lager wordt onderworpen aan een axiale belasting, waardoor de kracht langs een specifiek diagonaal pad van de ene loopbaan naar de andere kan worden overgebracht.
Veel voorkomende contacthoeken zijn onder meer:
- 15° (C): Geoptimaliseerd voor extreem hoge snelheden met lagere warmteontwikkeling.
- 25° (wisselstroom): Een uitgebalanceerde keuze voor zowel hoge snelheid als hoge axiale belastbaarheid.
- 40° (B): Ontworpen voor zware axiale belastingen, vaak gebruikt in pompen en verticale assen.
Hoe groter de contacthoek, hoe hoger het axiale draagvermogen, terwijl lagere hoeken hogere rotatiesnelheden mogelijk maken. Bij UKL maken we gebruik van CNC-slijp- en hoonprocessen om ervoor te zorgen dat deze hoeken met microscopische precisie behouden blijven, waardoor consistente prestaties bij elke batch worden gegarandeerd.
Technische specificaties en vergelijking
Het kiezen van de juiste configuratie is van cruciaal belang voor de levensduur van apparatuur. Hieronder vindt u een referentie voor de standaardconfiguraties die wij aanbieden aan onze wereldwijde partners:

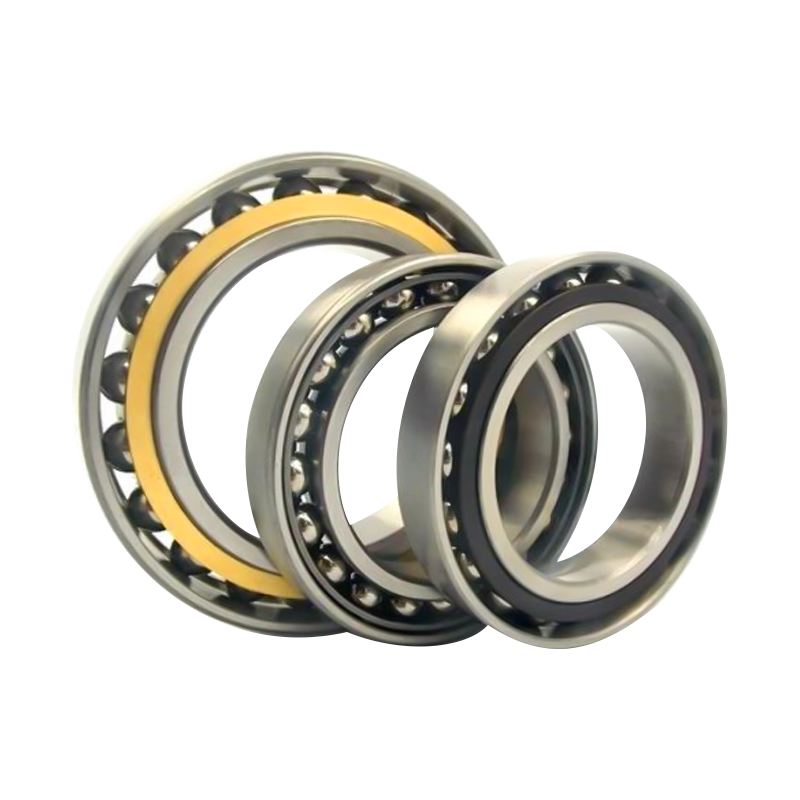

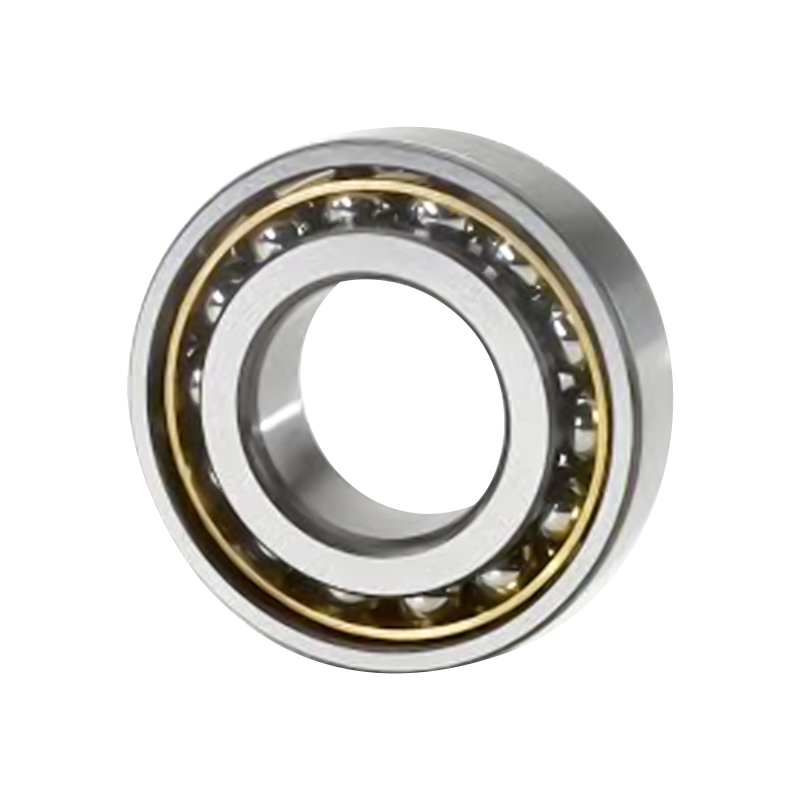

| Functie | Hoekcontact met enkele rij | Dubbel rij hoekcontact | Vierpuntscontactkogellagers |
| Richting laden | Unidirectioneel Axiaal Radiaal | Bidirectioneel Axiaal Radiaal | Bidirectioneel Axiaal Radiaal |
| Snelheidsbeoordeling | Extreem hoog | Hoog | Matig |
| Complexiteit | Eenvoudig (vereist koppeling) | Zelfstandige eenheid | Enkele compacte eenheid |
| Gemeenschappelijk gebruik | Spindels van werktuigmachines | Centrifugaalpompen | Landbouwmachines |
| UKL-precisie | P4 / P2 Beschikbaar | P5 / P6 Beschikbaar | P6 Beschikbaar |
Het voordeel van UKL: geïntegreerde productie en kwaliteitscontrole
UKL Bearing Manufacturing Co., Ltd., opgericht in 2020, is snel uitgegroeid tot een geïntegreerde industriële en handelsleider door zich te concentreren op de ‘Total Quality’-benadering. Onze Hoekcontactkogellagers zijn het resultaat van een naadloze, gemoderniseerde productiecyclus in Wuxi.
1. Geavanceerde warmtebehandeling en materiaalzuiverheid
De levensduur van een hogesnelheidslager wordt bepaald door de vermoeiingssterkte van het oppervlak. Wij maken gebruik van zeer zuiver lagerstaal dat gespecialiseerd is gloeien en warmtebehandeling cycli. Dit proces creëert een stabiele martensitische structuur die maatveranderingen voorkomt, zelfs tijdens langdurig gebruik bij hoge temperaturen.
2. Precisieslijpen voor hogesnelheidsspindels
Voor de CNC- en gereedschapswerktuigindustrie is de nauwkeurigheid van de spil van het grootste belang. De faciliteiten van UKL maken hiervoor gebruik van geautomatiseerde slijplijnen met hoge precisie Tolerantieklassen P4 en P2 . Dit resulteert in uitzonderlijk lage trillings- en geluidsniveaus, die van cruciaal belang zijn voor frees- en slijptoepassingen op hoge snelheid.
3. Strategische OEM/ODM-expertise
Met voorbij 15 jaar exportervaring , we doen meer dan alleen produceren; wij raadplegen. Ons technische team begrijpt de unieke vereisten van diverse markten in Europa, Azië, Afrika en het Midden-Oosten . Wij bieden flexibele, op maat gemaakte diensten, waaronder gespecialiseerde kooimaterialen (zoals versterkt polyamide of machinaal bewerkt messing) en hoogwaardige smeermiddelen die zijn afgestemd op uw specifieke omgevingsomstandigheden.
4. Rigoureuze geautomatiseerde assemblage
Om menselijke fouten te elimineren, zijn onze assemblagelijnen grotendeels geautomatiseerd. Elk lager ondergaat strenge tests op de nauwkeurigheid van de contacthoek, de axiale speling en het rotatiekoppel. Dit zorgt ervoor dat wanneer onze lagers uw fabriek bereiken, ze klaar zijn om te presteren onder de meest veeleisende industriële druk.
Toepassingen in wereldwijde industrieën
Onze hoogwaardige hoekcontactoplossingen vormen de technische ruggengraat voor:
- Spindels van werktuigmachines: Waar hoge snelheidsprecisie en thermische stabiliteit essentieel zijn voor het snijden van metaal.
- Industriële pompen en compressoren: Omgaan met de constante axiale stuwkracht die wordt gegenereerd door vloeiende bewegingen.
- Auto-aandrijflijnen: Verbetering van de efficiëntie van krachtige transmissiesystemen.
- Hernieuwbare energie: Ondersteuning van de complexe versnellingsbakken in windturbinesystemen.
Veelgestelde vragen (FAQ)
1. Waarom worden hoekcontactkogellagers vaak in paren gebruikt?
Omdat een hoekcontactlager met één rij slechts axiale belastingen in één richting kan opnemen, worden ze doorgaans in paren gemonteerd (rug-aan-rug, face-to-face of tandem). Hierdoor kan het samenstel bidirectionele axiale belastingen verwerken en wordt de algehele stijfheid van de as vergroot.
2. Welk kooimateriaal is het beste voor hogesnelheidstoepassingen?
Voor extreem hoge snelheden adviseren wij vaak Fenolhars or Polyamide (Nylon) kooien omdat ze licht van gewicht zijn en minder middelpuntvliedende kracht genereren. Voor zware omstandigheden of omgevingen met hoge temperaturen, Bewerkt messing kooien bieden superieure duurzaamheid en warmteafvoer.
3. Hoe zorgt UKL voor een laag geluidsniveau in de lagers?
Lawaai is meestal het gevolg van oppervlakteruwheid of vervuiling. We gebruiken superafwerkingsprocessen op de loopbanen om een spiegelachtig oppervlak te verkrijgen en voeren de montage uit in een stofarme omgeving, gevolgd door 100% elektronische geluidstests.
4. Kan ik de voorbelasting van mijn lagerbestelling aanpassen?
Ja. Voorspanning is van cruciaal belang voor het beheersen van stijfheid en trillingen. We kunnen lagers leveren met lichte, middelmatige of zware voorbelastingen, of zelfs aangepaste spelingen op basis van de thermische uitzettings- en belastingsprofielen van uw specifieke toepassing.
5. Wat is het voordeel van rechtstreeks kopen bij een in Wuxi gevestigde fabrikant zoals UKL?
Door samen te werken met een geïntegreerde industriële en handelsonderneming elimineert u tussenhandelkosten en krijgt u directe toegang tot technische ondersteuning. Onze locatie in Wuxi is een mondiaal knooppunt voor uitmuntende lagers, waardoor we de beste grondstoffen kunnen betrekken en efficiënte logistiek kunnen bieden aan onze klanten over de hele wereld.
