Kernafmetingen en belangrijkste specificaties

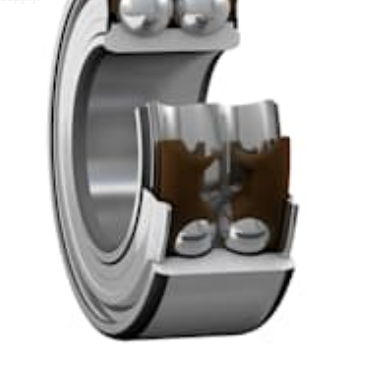

Elk ontwerp begint met geometrie. De 3200 A-2ZTN9/MT33 combineert twee laadpaden in één eenheid. De lay-out is gelijk aan die van een paar hoekcontactkogellagers met één rij, rug aan rug gerangschikt in een O-type configuratie, maar vereist merkbaar minder axiale ruimte. In de onderstaande tabel staan de belangrijkste dimensionale gegevens vermeld die ingenieurs eerst controleren.
| Parameter | Waarde |
|---|---|
| Lagertype | Dubbelrijig hoekcontactkogellager |
| Boringdiameter (d) | 10 mm |
| Buitendiameter (D) | 30 mm |
| Breedte (B) | 14 mm |
| Contacthoek | 30° |
| Gewicht | Ongeveer 0,051 kg |
| Afmeting afronding (r1,2) | Minimaal 0,6 mm |
| Drukpuntafstand (a) | 16 mm |
Aflezen van de boring, buitendiameter en breedte
De boring van 10 mm en de buitendiameter van 30 mm definiëren een compacte behuizing die geschikt is voor kleine versnellingsbakken, pompassen en motoreindbehuizingen. De breedte van 14 mm maakt het back-to-back-paar efficiënt. Een ontwerper krijgt de axiale capaciteit van twee lagers in een voetafdruk die slechts iets groter is dan een eenheid met één rij. Met een massa van ongeveer 0,051 kg voegt het lager weinig roterende traagheid toe, wat van belang is wanneer een as regelmatig versnelt en vertraagt.
Filets en drukpuntafstand
Twee waarden in de tabel zijn gemakkelijk over het hoofd te zien. De minimale hoekafmeting van 0,6 mm vertelt de machinist hoe scherp de schouderhoeken van de as en de behuizing kunnen zijn. Een hoek die strakker is dan deze waarde zorgt ervoor dat de lagerring niet volledig tegen de schouder zit, wat leidt tot verkeerde uitlijning en wrijving. De drukpuntafstand van 16 mm bepaalt waar de belasting effectief langs de as werkt. Gebruik het bij het berekenen van momentbelastingen op de as, omdat het de hefboomarm bepaalt tussen het lager en de uitgeoefende kracht.
Laadclassificaties en snelheidslimieten
Belasting- en snelheidsgegevens bepalen of een lager zijn inschakelduur zal overleven. De gepubliceerde beoordelingen zijn samengevat in onderstaande kaarten, gevolgd door een tabel waarin wordt uitgelegd wat elke beoordeling in de praktijk betekent.
| Beoordeling | Waarde | Praktische betekenis |
|---|---|---|
| Basis dynamisch draagvermogen (C) | 7,61 kN | Basis voor het schatten van de levensduur tegen vermoeiing onder roterende belasting |
| Statische basisbelasting (C0) | 4,3 kN | Limiet voor stilstand- of schokbelastingen vóór blijvende vervorming |
| Vermoeidheidsbelastingslimiet (Pu) | 0,183 kN | Belastingsniveau waaronder vermoeiingsschade bij goede smering zeer langzaam optreedt |
| Referentiesnelheid | 26.000 tpm | Snelheidswaarde gebruikt als referentie in cataloguswaardevoorwaarden |
| Snelheid beperken | 24.000 tpm | Bovenste snelheidslimiet onder aangegeven smeer- en koelomstandigheden |
Statische versus dynamische capaciteit
De dynamische classificatie regelt de continue rotatie, terwijl de statische classificatie het lager beschermt tijdens opstartschokken, transportstoten of machinestops onder belasting. Een systeem met frequente schokbelasting moet eerst worden gecontroleerd aan de hand van de statische waarde, omdat permanente inkepingen in de loopbaan onomkeerbaar zijn. De vermoeidheidslimiet is een nuttige referentie voor fasen met lichte belasting, waarbij verwacht wordt dat het lager lange tijd zal blijven draaien zonder dat er oppervlaktevermoeidheid ontstaat.
Snelheidsbeoordelingen in de praktijk
Snelheidswaarden moeten samen met het afdichtings- en kooiontwerp worden gelezen. De grenssnelheid van 24.000 tpm is haalbaar omdat het lager contactloze schilden en een lichtgewicht polyamide kooi gebruikt, die zowel wrijving als hitte verminderen. Houd de bedrijfssnelheid comfortabel onder de limiet, vooral bij hoge omgevingstemperaturen, omdat de warmte die bij hoge snelheid wordt gegenereerd de levensduur van het vet verkort en de slijtage van de afdichtingen vergroot.
Het decoderen van de achtervoegselcode
De aanduiding 3200 A-2ZTN9/MT33 is een compacte beschrijving van de ontwerpconfiguratie. Elk achtervoegselelement vertelt u iets specifieks over hoe het lager zich gedraagt. Daarom voorkomt het correct lezen van de code kostbare bestelfouten.
| Achtervoegsel | Betekenis | Ontwerpimpact |
|---|---|---|
| A | Intern ontwerp met een contacthoek van 30° | Definieert de balans tussen radiale en axiale belastingscapaciteit |
| 2Z | Stalen afschermingen aan beide zijden, contactloze afdichting | Blokkeert vervuiling zonder wrijvende wrijving, wat hoge snelheid ondersteunt |
| TN9 | Glasvezelversterkte polyamide kooi, buitenring geleid | Lichtgewicht, lage wrijving en stabiel tijdens rotatie op hoge snelheid |
| MT33 | Voorgevuld lagetemperatuurvet voor een breed temperatuurbereik | Elimineert de noodzaak van initiële hersmering bij standaardonderhoud |
Twee schildaanduidingen lijken op elkaar en worden vaak verward. Een contactloos schild laat een kleine speling achter, waardoor er vrijwel geen wrijving ontstaat, maar wel beperkte bescherming tegen fijn stof wordt geboden. Een contactafdichting geeft betere bescherming, maar genereert bij snelheid meer warmte. Omdat het achtervoegsel 2Z een contactloos ontwerp aangeeft, is het lager het meest geschikt voor schone, afgesloten omgevingen waar snelheid de belangrijkste prioriteit is.
Structurele voordelen in echte machines
Back-to-back-geometrie
De rug-aan-rug opstelling is het belangrijkste voordeel van een ontwerp met dubbele rij. Twee rijen kogels delen een enkele set ringen, zodat het paar radiale belastingen en axiale belastingen in beide richtingen aankan terwijl de as gecentreerd blijft. Deze kantelmomentweerstand is waardevol wanneer de as stijf moet blijven, zoals bij een in elkaar grijpende tandwielpositie of bij een pompwaaier die ongelijkmatige stuwkracht waarneemt.
Vergeleken met de montage van twee afzonderlijke lagers met één rij vermindert de geïntegreerde eenheid de complexiteit van de bewerking. De behuizingsboring en -schouder hebben slechts één nauwkeurige zitting nodig, en de voorbelastingsverhouding tussen de twee rijen wordt tijdens de productie ingesteld en niet door de assembleur.
Hoge snelheidsmogelijkheden
Hoge snelheid is afhankelijk van de warmteontwikkeling, het smeermiddelgedrag en de stabiliteit van de kooi. De combinatie van contactloze schilden en een kooi van polyamide houdt de wrijving laag, en de vaste vetvulling vermijdt de karnverliezen als gevolg van overvullen. Ontwerpers kunnen zich daarom richten op assen die ruim boven de conventionele snelheden draaien, op voorwaarde dat de behuizing de warmte afvoert en de bedrijfssnelheid binnen de nominale limiet blijft.
Voorgesmeerd ontwerp
Het lager wordt geleverd met al aangebracht MT33-vet. Dit vereenvoudigt de installatie omdat er geen extra smeerstap op de assemblagelijn nodig is en het een veel voorkomende bron van vervuiling wegneemt. Voor levenslange afgedichte toepassingen vermindert de afwezigheid van een nasmeerpoort ook het aantal potentiële lekpaden in de machine.
Toepassingsgebieden
Het lager is geschikt voor machines die radiale en axiale belastingen samen moeten ondersteunen in een compact roterend gedeelte. De meest voorkomende toepassingsgebieden zijn:
- Pompen: industriële pompen en waterpompen waarbij de stuwkracht van de waaier moet worden gecontroleerd.
- Versnellingsbakken: transmissies en reductoren waarbij de stijfheid van de as de kwaliteit van de tandwieloverbrenging beïnvloedt.
- Elektromotoren: motoren en generatoren die op hoge snelheid draaien en een stabiele aspositie nodig hebben.
- Industriële machines: compacte roterende assemblages die gecombineerde lasten in krappe ruimtes kunnen dragen.
Wanneer u naar leveranciersopties zoekt, a 3200 a-2ztn9/mt33 lager kan naast de afmetingen en achtervoegselcode worden gespecificeerd, waardoor verwarring met varianten met verschillende afdichtingen of kooien wordt vermeden.
Selectiegids
Gebruik de volgende volgorde om te beslissen of dit lager geschikt is voor uw toepassing. Bij elke stap wordt gebruik gemaakt van de hierboven besproken gegevens, waardoor de beslissing traceerbaar blijft.
- Definieer de belastingsrichting. Meet radiale en axiale belastingen afzonderlijk, inclusief schokbelastingen en omkeringen van de belasting. Als de stuwkracht in beide richtingen werkt, is een ontwerp met dubbele rij een sterke kandidaat.
- Controleer de snelheid ten opzichte van de limiet. Vergelijk het bedrijfstoerental met het grenstoerental van 24.000 omw/min en houd een marge aan voor temperatuurstijgingen en snelheidspieken.
- Bevestig de afdichting en vet. Gebruik het contactloze 2Z-schild en MT33-vet als de omgeving schoon is en de temperatuur binnen het aangegeven bereik blijft.
- Controleer de schoudergeometrie. Controleer of de schouderradii van as en behuizing minimaal 0,6 mm zijn en of de drukpuntafstand van 16 mm overeenkomt met de momentanalyse.
- Bekijk de statische capaciteit. Bevestig dat de statische classificatie van 4,3 kN de ergste schok- of stilstandsbelasting dekt.
Als de omgeving schurend stof of spoelwater bevat, overweeg dan een ander afdichtingstype. Het contactloze schild is ontworpen voor gesloten machines in plaats van voor open of ruwe omgevingen.
Installatie, smering en levenscyclusplanning
Een correcte installatie beschermt de nominale prestaties. Maak de as en het huis schoon, controleer de afmetingen aan de hand van de gepubliceerde waarden en druk de ringen gelijkmatig aan, zodat er tijdens het plaatsen geen belasting door de kogels gaat. Vermijd rechtstreeks contact met de afdichtingen, omdat zelfs een kleine vervorming van een stalen schild contact kan veroorzaken dat met hoge snelheid warmte genereert.
Omdat het lager is voorgesmeerd, concentreert het onderhoudsplan zich op temperatuur en trillingen in plaats van op regelmatig smeren. Volg de temperatuur van de behuizing tijdens de inbedrijfstelling en registreer de trillingsniveaus aan het begin van het onderhoud. Een geleidelijke stijging van beide waarden duidt meestal op vroegtijdige slijtage of een verkeerde uitlijning, waardoor corrigerende maatregelen kunnen worden genomen voordat deze defect raken. Wanneer de machine in een stabiele en schone omgeving werkt, kan het voorgevulde vet lange onderhoudsintervallen ondersteunen zonder extra smering.
Veelgestelde vragen
Vraag 1: Wat betekent de contacthoek van 30 graden voor mijn ontwerp?
Een contacthoek van 30 graden betekent dat de kogels tegen de loopbanen drukken in een hoek die zowel radiale als axiale belastingen ondersteunt. Een grotere contacthoek vergroot over het algemeen de axiale capaciteit, dus deze waarde biedt een uitgebalanceerde combinatie voor pompstuwkracht en asbelastingen van de versnellingsbak.
Vraag 2: Kan dit lager in elke omgeving op volle snelheid draaien?
Het grenstoerental gaat uit van de aangegeven smeer- en koelomstandigheden. In warme behuizingen of met een slechte warmteafvoer moet u onder de limiet werken en de temperatuur bewaken. Het aanhouden van een snelheidsmarge verlengt de levensduur van het vet en beschermt de contactloze schilden.
Vraag 3: Waarom is de afmeting van de afronding belangrijk bij het monteren van het lager?
De hoekafmeting van minimaal 0,6 mm zorgt ervoor dat de lagerring volledig tegen de schouder aanligt. Een scherpere hoek kan een goed contact verhinderen, waardoor een verkeerde uitlijning en een ongelijkmatige verdeling van de belasting de levensduur verkorten.
Vraag 4: Moet het voorgevulde vet worden bijgevuld tijdens service?
In standaard schone omgevingen is het MT33-vet ontworpen voor de levensduur van een afgedicht lager zonder extra smering. Houd in plaats daarvan de temperatuur en trillingen in de gaten en raadpleeg de machinefabrikant als de bedrijfsomstandigheden aanzienlijk veranderen.
