Wat maakt SI5TK-lagers tot de ideale onderhoudsvrije oplossing voor miniatuurverbindingen?

Inzicht in de SI5TK-lagers in precisiebewegingssystemen

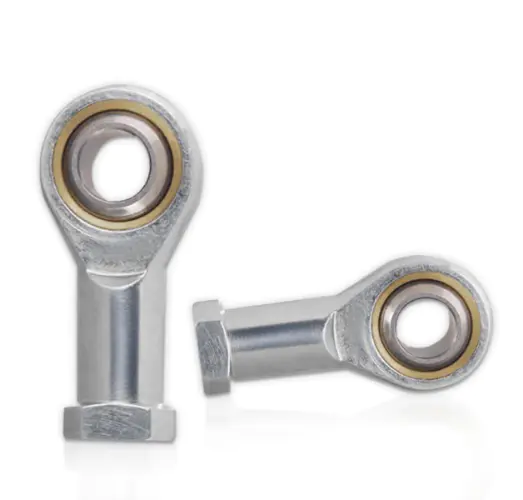

Wanneer ingenieurs en inkoopspecialisten zoeken naar een compact, zelfsmerend stangeinde dat de noodzaak van voortdurend smeren elimineert, SI5TK-lager vaak als referentiepunt naar voren. Dit miniatuur stangkop behoort tot de SI5T/K-serie, een familie van complete zelfsmerende sferische glijlagers ontworpen voor oscillerende bewegingen bij lage snelheid. In tegenstelling tot conventionele metaal-op-metaalverbindingen die periodiek moeten worden geolied, integreert deze unit een PTFE-composietvoering rechtstreeks in de bolvormige loopring. Het resultaat is een onderhoudsvrij onderdeel dat in strakke samenstellingen past zonder dat dit ten koste gaat van het draagvermogen of de uitlijningsflexibiliteit.

Dit artikel geeft een gedetailleerd technisch overzicht van het SI5TK-stanguiteinde, inclusief de volledige dimensionale grafiek, materiaalsamenstelling, omgevingslimieten en toepassingsscenario's. Elke parameter uit het gegevensblad van de fabrikant is opgenomen, zodat u een weloverwogen selectiebeslissing kunt nemen zonder naar meerdere bronnen te verwijzen.

SI5TK-lagerafmetingen en gedetailleerde specificaties

Het dimensionale omhulsel van het SI5TK-lager wordt bepaald door de boring van 5 mm en de interne draad M5x0,8. Deze twee kenmerken bepalen hoe het stanguiteinde op bijpassende assen en draadstangen wordt gemonteerd. De onderstaande tabel vermeldt elke kritische afmeting in millimeters, passend bij het standaard datablad voor de SI5T/K-serie.

De toegestane kantelhoek van 13 graden is een sleutelfiguur. Dit betekent dat het SI5TK-stanguiteinde een verkeerde uitlijning tussen de as en de behuizing kan compenseren zonder vast te lopen. Het dynamische draagvermogen van 5,7 kN en het statische draagvermogen van 6,0 kN geven aan dat dit lager bedoeld is voor lichte tot middelmatige belastingen, in overeenstemming met het gewicht van 16 gram en de kleine voetafdruk.

Materiaal- en omgevingsparameters van SI5TK-lager

De prestaties van elk staafuiteinde zijn afhankelijk van de materialen die bij de constructie zijn gebruikt. Het SI5TK-lager combineert een koolstofstalen behuizing met een gehard stalen kogel en een PTFE-composietvoering. Elke laag heeft een specifieke functie op het gebied van slijtvastheid, corrosiebescherming en zelfsmering.

Materiaal samenstelling

• Stangeind lichaam: Koolstofstaal, verzinkt ter voorkoming van roest.
• Binnenbal: GC15 lagerstaal, geblust tot HRC 58-64, met hardverchroomde coating op het bolvormige oppervlak.
• Glijdend wrijvingspaar: Staal plus PTFE-composietvoering, waardoor olievrije zelfsmering mogelijk is.

De harde verchroomde coating op de kogel vermindert wrijving en is bestand tegen corrosie, terwijl de PTFE-voering tijdens bedrijf een dunne film van polytetrafluorethyleen op het kogeloppervlak overbrengt. Deze transferfilm maakt het SI5TK-lager onderhoudsvrij.

Bedrijfstemperatuur en bewegingslimieten

• Werktemperatuur: -30 graden C tot 80 graden C, met kortdurende blootstelling tot 120 graden C.
• Bewegingstype: Oscillatie bij lage snelheid en kantelcompensatie bij kleine hoeken. Niet geschikt voor continu draaien op hoge snelheid.

Deze limieten zijn belangrijk voor ontwerpingenieurs. Als een toepassing een continue rotatie of snelheden boven een paar honderd RPM vereist, moet een ander lagertype worden geselecteerd. De SI5TK is geoptimaliseerd voor heen en weer gaande of oscillerende bewegingen waarbij het gewricht onder belasting zichzelf moet uitlijnen.

Productvoordelen en ontwerpvoordelen

Het SI5TK-stangkop biedt verschillende praktische voordelen die de montagetijd en onderhoudskosten op de lange termijn verminderen. De volgende lijst vat de belangrijkste voordelen samen die in het technische gegevensblad worden vermeld.

1. Onderhoudsvrije zelfsmering: Door de PTFE-composietvoering zijn oliën, oliespuitmonden of smeernippels niet meer nodig. Het lager kan onmiddellijk worden geïnstalleerd en gebruikt.
2. Grote uitlijningscompensatie: Een maximale kantelhoek van 13 graden compenseert installatiefouten, maakt asdoorbuiging mogelijk en voorkomt randbelasting.
3. Compact en lichtgewicht: Met een miniatuurprofiel en een gewicht van slechts ongeveer 16 gram is hij geschikt voor lichtgewicht mechanische constructies.
4. Betrouwbaar draagvermogen: De geharde kogel en het verzinkte lichaam zijn bestand tegen radiale, axiale en gecombineerde belastingen in oscillerende toepassingen.
5. Oppervlaktecorrosieweerstand: Verzinking op de behuizing en hard chroom op de kogel zijn bestand tegen roest en omgevingsinvloeden.
6. Eenvoudige montage: Interne schroefdraad en een compacte behuizing zorgen voor eenvoudige montage. Rechtse draad is standaard; linkse draad SI5TL/K is beschikbaar voor lengteverstelling in spanschroefstijl.
7. Schoner dan oliegesmeerde alternatieven: Vergeleken met oliegesmeerde stangkoppen heeft de SI5TK geen oliemondstuk, waardoor hij compacter is en geschikt voor afgedichte of oliegevoelige apparatuur.

Deze voordelen brengen specifieke beperkingen met zich mee. Het SI5TK-lager is niet ontworpen voor continue rotatie op hoge snelheid. Ook is de PTFE-liner niet geschikt voor extreem hoge druk of zwaar vervuilde omgevingen met schurend stof. Het selecteren van het juiste lager voor de bedrijfsomstandigheden is essentieel voor een lange levensduur.

Typische toepassingsscenario's voor SI5TK-lagers

De SI5TK behoort tot de categorie miniatuur visoogverbindingen met lage belasting, die vaak worden gebruikt in koppelingen, duwstangen en trekmechanismen. De volgende toepassingsgebieden zijn typisch.

• Automatiseringsapparatuur: Kleine uitvoerende mechanismen, pneumatische cilinders, miniatuur servo-duwstangen, verstelbare koppelingen.
• Robotica en modellen: Educatieve robots, robotarmgewrichten, ruimtevaart- en racemodelkoppelingen.
• Verpakking en lichte machines: Kleine zwenkmechanismen, spantrekstangen.
• Laboratorium- en gereedschapsarmaturen: Verstelbare steunen, kleine push-pull-mechanismen.
• Algemene machines: Miniatuur hydraulische cilinderuiteinden, koppelingen voor fitnessapparatuur, testapparatuur.

In al deze gevallen biedt het SI5TK-lager een compact draaipunt dat zichzelf uitlijnt en geen smering vereist. De M5x0,8 binnendraad accepteert standaard metrische draadstangen, waardoor het gemakkelijk te integreren is in bestaande ontwerpen.

Overzicht en selectiegids van de SI5T/K-serie

Het SI5TK-lager maakt deel uit van de SI5T/K-serie complete zelfsmerende stangkoplagers. De serie omvat verschillende boringmaten en draadspecificaties. Het begrijpen van de serie helpt bij het selecteren van een ander formaat voor een gerelateerd project.

Het achtervoegsel L duidt op linkse schroefdraad, bijvoorbeeld SI5TL/K. Linkse schroefdraad is handig bij spanschroeven waarbij het draaien van het stanguiteinde de totale lengte aanpast. Er zijn ook roestvrijstalen versies verkrijgbaar met het achtervoegsel X voor toepassingen die een hogere corrosieweerstand vereisen. Met deze serieopties kunnen ontwerpers dezelfde zelfsmerende stangkoptechnologie standaardiseren voor een reeks machinegroottes.

Selectietips voor SI5TK-lagers

• Gebruik het SI5TK-lager alleen voor heen en weer gaande bewegingen bij lage snelheid. Het is niet geschikt voor continue rotatie op hoge snelheid.
• Voor werkelijke werkbelastingen wordt aanbevolen om niet meer dan een derde van het statische draagvermogen als veiligheidsmarge te hanteren. Voor de SI5TK betekent dit dat de continue bedrijfsbelasting onder ongeveer 2,0 kN moet blijven.
• Bevestig de draadrichting die vereist is voor de montage. Rechtse draad is standaard; specificeer indien nodig linkse draad.
• Houd rekening met het bereik van de bedrijfstemperatuur. Standaardunits kunnen -30 graden C tot 80 graden C aan, met kortetermijnpieken tot 120 graden C.
• Vermijd schurend stof en omgevingen met hoge druk die de PTFE-voering kunnen beschadigen.

Veelgestelde vragen over SI5TK-lagers

Vraag 1: Wat is de schroefdraadmaat van het SI5TK-lager?

Het SI5TK-lager maakt gebruik van een M5x0.8 binnendraad met 6H-precisie. Dit is een standaard metrische fijne draad die geschikt is voor M5-draadstangen en -bouten.

Vraag 2: Is de SI5TK linkshandig of rechtshandig?

De standaard SI5TK heeft een rechtse draad. Een versie met linkse draad is verkrijgbaar als SI5TL/K. Door één rechter en één linker stanguiteinde in een stangenstelsel te gebruiken, kan de lengte worden aangepast door de drijfstang te draaien.

Vraag 3: Moet het SI5TK-lager worden gesmeerd?

Nee. Het SI5TK-lager is een onderhoudsvrij, zelfsmerend stangeinde. Dankzij de PTFE-composietvoering is er geen olie of vet meer nodig. Het heeft geen oliemondstuk en kan direct worden geïnstalleerd en gebruikt.

Vraag 4: Wat is de maximale kantelhoek van het SI5TK-lager?

De toegestane kantelhoek bedraagt ​​13 graden. Hierdoor kan het lager een verkeerde uitlijning tussen de as en de behuizing compenseren zonder vastlopen of randbelasting.

Vraag 5: Wat zijn de belastingswaarden voor het SI5TK-lager?

Het dynamische draagvermogen bedraagt ​​5,7 kN en het statische draagvermogen 6,0 kN. Voor continu gebruik wordt aanbevolen om de werklast binnen een derde van het statische vermogen te houden, ongeveer 2,0 kN.

Vraag 6: Kan het SI5TK-lager worden gebruikt in hogesnelheidstoepassingen?

Nee. Het SI5TK-lager is ontworpen voor oscillerende en kantelbewegingen bij lage snelheid. Het is niet geschikt voor continue rotatie op hoge snelheid. De PTFE-voering en het ontwerp van het bolvormige paar zijn geoptimaliseerd voor heen en weer gaande beweging.

Vraag 7: Wat is het bedrijfstemperatuurbereik van het SI5TK-lager?

Het standaard SI5TK-lager werkt bij -30 graden C tot 80 graden C, met kortstondige blootstelling tot 120 graden C. Hogere temperaturen kunnen de PTFE-voering aantasten en de levensduur verkorten.

Vraag 8: Welke materialen worden gebruikt in het SI5TK-lager?

Het stangeindlichaam is gemaakt van koolstofstaal met een zinklaag. De binnenkogel is van GC15-lagerstaal, geblust volgens HRC 58-64, met een hardverchroomd bolvormig oppervlak. Het glijdende contact is van staal plus een PTFE-composietvoering.
