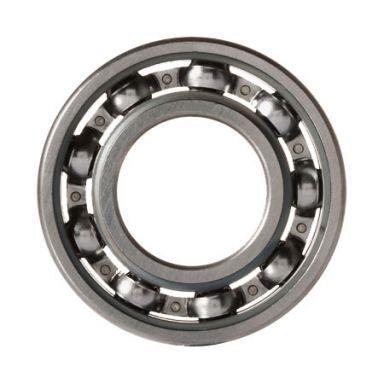

A 6224 lager vertegenwoordigt een fundamenteel onderdeel van moderne industriële machines. Eenrijige diepgroefkogellagers behoren tot de meest veelzijdige en meest gebruikte lagertypen in de productie-, automobiel- en energiesector. Deze lagers ondersteunen radiale belastingen en gematigde axiale belastingen door een eenvoudig maar effectief ontwerp met stalen kogels in gegroefde ringen.
Het diepe groefontwerp creëert een continu belastingspad rond het lager, waardoor de spanning gelijkmatig over alle rolelementen wordt verdeeld. Deze architectuur maakt een soepele rotatie mogelijk onder veeleisende omstandigheden, terwijl de hoge operationele betrouwbaarheid behouden blijft. De 6224 eenrijig diepgroefkogellager De aanduiding volgt de internationale ISO-normen en geeft specifieke maat- en prestatiekenmerken aan waar ingenieurs in de mondiale toeleveringsketens op kunnen vertrouwen.
Groefkogellagers bevatten verschillende kritische ontwerpelementen die bijdragen aan de wijdverbreide toepassing ervan in industriële omgevingen.
De nauwkeurige productie van deze componenten zorgt voor minimale trillingen en geluid tijdens het gebruik. De kwaliteit van de oppervlakteafwerking op loopbaangroeven heeft een directe invloed op de levensduur van het lager en de operationele soepelheid. Moderne productietechnieken handhaven toleranties binnen micrometers, waardoor lagers in veel toepassingen rotatiesnelheden van meer dan 10.000 RPM kunnen bereiken.
In tegenstelling tot andere lagertypen blinken diepgroeflagers uit in het beheersen van gecombineerde belastingsscenario's. De geometrie maakt het mogelijk dat kogels zowel radiale belastingen loodrecht op de as als bescheiden axiale belastingen evenwijdig aan de asrichting kunnen dragen. Deze eigenschap met dubbele capaciteit elimineert de noodzaak voor meerdere lagertypen in veel toepassingen, waardoor de ontwerpcomplexiteit en de systeemkosten worden verminderd.
Door de maat- en prestatiespecificaties te begrijpen, kunnen ingenieurs de juiste lagers voor specifieke toepassingen selecteren.
| Parameter | Waarde | Eenheid |
|---|---|---|
| Boringdiameter (d) | 120 | mm |
| Buitendiameter (D) | 215 | mm |
| Breedte (B) | 40 | mm |
| Minimale afrondingsradius (r) | 2.1 | mm |
| Gewicht | 5.27 | kg |
| Boringtype | Cilindrische boring | - |
| Rollend element | Stalen kogel, enkele rij | - |
| Prestatiestatistiek | Beoordeling |
|---|---|
| Basis dynamische belastingswaarde (Cr) | 146 kN |
| Basis statische belastingswaarde (Cor) | 118 kN |
| Snelheidslimiet oliesmering | 6300 tpm |
| Snelheidslimiet vetsmering | 4000 tpm |
| Bedrijfstemperatuurbereik | -30 tot 120 graden Celsius |
| Tolerantie classificatie | C0 Standaard, uitbreidbaar naar C3/C4 |
Het 6224-lager is verkrijgbaar in meerdere configuraties voor verschillende gebruiksomstandigheden:
Diepgroeflagers leveren uitzonderlijke prestaties over meerdere operationele dimensies. Hun eenvoudige geometrie maakt lagere wrijving mogelijk in vergelijking met complexe lagerontwerpen, wat zich vertaalt in een lager energieverbruik in industriële systemen. Dankzij de contacthoek van nul graden tussen kogels en loopvlakken kunnen deze lagers schokbelastingen effectief verwerken en plotselinge krachtpieken absorberen zonder voortijdig falen.
Thermische stabiliteit vertegenwoordigt een ander belangrijk voordeel. Stalen constructiematerialen behouden consistente mechanische eigenschappen over het gespecificeerde temperatuurbereik, waardoor voorspelbare prestaties worden gegarandeerd bij zowel cryogene toepassingen als toepassingen bij hoge temperaturen. Het verdeelde belastingspad voorkomt plaatselijke spanningsconcentraties die vermoeiingsstoringen kunnen veroorzaken.
Ingenieurs waarderen de standaardisatie die is ingebouwd in het ontwerp van diepgroeflagers. Universele asafmetingen en gestandaardiseerde montage-interfaces vereenvoudigen de ontwikkeling van apparatuur. Deze veelzijdigheid maakt het mogelijk diepgroefkogellager voor elektromotor toepassingen in diverse industrieën zonder dat aangepaste aanpassingen nodig zijn. Het cilindrische boringontwerp biedt plaats aan zowel massieve assen als taps toelopende hulzen door middel van geschikt bevestigingsmateriaal.
Diepgroeflagers dienen als fundamentele componenten in industriële machines in meerdere sectoren. Hun aanpassingsvermogen aan verschillende belastingsomstandigheden en snelheidsbereiken maakt ze geschikt voor een uitzonderlijk breed scala aan toepassingen.
Elektromotoren en roterende apparatuur: Deze lagers staan centraal in het motorontwerp en ondersteunen de asrotatie in motoren met fractionele pk's via grote industriële motoren van meer dan 1000 pk. De afgedichte varianten bieden bescherming in omgevingen met blootstelling aan stof, vocht of chemicaliën.
Apparatuur voor materiaalbehandeling: Transportsystemen, takels en hefmechanismen zijn afhankelijk van diepgroeflagers voor betrouwbare lastondersteuning. Het radiale laadvermogen is geschikt voor de overdracht van zwaar materiaal in mijnbouw-, bouw- en productiefaciliteiten.
Compressoren en pompen: Zuiger- en roterende compressorontwerpen bevatten deze lagers om een nauwkeurige positionering van de as te behouden onder dynamische drukvariaties. Pomptoepassingen profiteren van de afgedichte lagervarianten die bestand zijn tegen het binnendringen van water en interne corrosie voorkomen.
Landbouwmachines: Landbouwmachines, van graanverwerkingssystemen tot gewasverwerkingsmachines, maken gebruik van diepgroeflagers in zowel primaire aandrijfsystemen als hulpcomponenten. Omgevingsblootstelling aan stof, vocht en organische resten vereist afgedichte of afgeschermde varianten.
Textiel- en papierverwerking: Spindeltoepassingen met hoge snelheden en apparatuur voor webverwerking zijn afhankelijk van diepgroeflagers voor consistente prestaties. Temperatuurvariaties in verwerkingsomgevingen blijven binnen het operationele bereik van het lager.
De bedrijfsomstandigheden bepalen het juiste type afdichting en smeermethode. Hogesnelheidstoepassingen die 6000 tpm benaderen, maken doorgaans gebruik van oliesmering om wrijvingsopwarming te minimaliseren. Middelmatige snelheden in het bereik van 2000 tot 4000 tpm werken effectief met vetsmering, waardoor minder frequente onderhoudsinterventies nodig zijn. Scenario's met zware belasting bij lage snelheden profiteren van afgedichte lagers die de smering vasthouden en omgevingsverontreinigingen uitsluiten.
Toepassingen die het omgevingstemperatuurbereik overschrijden of die in corrosieve omgevingen werken, vereisen lagermaterialen die verder gaan dan standaard staal. Roestvaststalen rolelementen en loopvlakken zijn bestand tegen oxidatie en chemische aantasting, waardoor de levensduur in maritieme of chemische verwerkingstoepassingen wordt verlengd.
Een juiste lagerkeuze zorgt voor optimale prestaties van de apparatuur en een lange levensduur. Ingenieurs moeten verschillende kritische parameters evalueren voordat ze een bepaald lagermodel specificeren.
Belastingsanalyse: Bereken de radiale en axiale belastingen die verwacht worden tijdens normaal bedrijf en tijdens opstart-/uitschakeltransiënten. Vergelijk deze berekende belastingen met de basisbelastingswaarden van het lager. Veiligheidsmarges van 1,5 tot 2,0 keer de basisbelasting zijn standaardpraktijk voor een langere levensduur van lagers.
Snelheidsvereisten: Identificeer het verwachte bedrijfssnelheidsbereik en de maximale rotatiesnelheid. Raadpleeg de smeersnelheidslimieten van het lager om te bepalen of olie- of vetsmering beter geschikt is voor de toepassing. Bij hogesnelheidstoepassingen zijn mogelijk lagers met geoptimaliseerde kooiontwerpen nodig om de centrifugale effecten op rolelementen te minimaliseren.
Omgevingsfactoren: Beoordeel de blootstelling aan verontreiniging, de aanwezigheid van vocht, extreme temperaturen en blootstelling aan chemicaliën. Afgedichte lagervarianten beschermen tegen het binnendringen van stof en vocht, maar beperken de vetaanvulling. Open lagers maken een continue toevoer van vers smeermiddel mogelijk, maar vereisen een effectieve externe afdichting op het niveau van de machinebehuizing.
Montageconfiguratie: Bepaal of as- of behuizingsmontage geschikt is voor de toepassingsgeometrie. Houd rekening met tolerantievereisten en stel montagemethoden vast die zowel radiale als axiale belastingen tijdens bedrijf goed ondersteunen.
Een goede smering is de allerbelangrijkste factor bij het verlengen van de levensduur van lagers. Met vet gesmeerde lagers moeten periodiek worden bijgevuld om het aangetaste smeermiddel te vervangen en de beschermende film tussen de rolelementen en de loopbanen te behouden. Oliesmering maakt continue koeling en extractie van verontreinigingen mogelijk via filtratiesystemen, ideaal voor toepassingen met hoge snelheid.
Overmatige smering genereert warmte door mechanisch karnen en moet worden vermeden. Te weinig smering versnelt de slijtage en veroorzaakt vastlopen, waardoor het lager binnen enkele uren na gebruik kapot gaat. Toepassingsspecifieke aanbevelingen brengen deze concurrerende zorgen in evenwicht.
Regelmatige inspecties identificeren zich ontwikkelende problemen voordat catastrofale mislukkingen optreden. Verhoogde temperatuurmetingen duiden op onvoldoende smering of overmatige belasting. Ongebruikelijk geluid of trillingen wijzen op het binnendringen van verontreiniging of het afbrokkelen van het oppervlak van het rolelement. Systematische monitoring maakt voorspellende onderhoudsplanning mogelijk, waardoor onverwachte uitval van apparatuur tot een minimum wordt beperkt.
Afgedichte lagerontwerpen bevatten smeermiddel en sluiten vervuiling uit, waardoor de onderhoudsfrequentie wordt verminderd. Open lagers vereisen externe afdichting op de interface van de machinebehuizing. Flexibele afdichtingen en labyrintontwerpen beschermen de binnenkant van de lagers en maken een gecontroleerde smeercirculatie mogelijk. Apparatuur die in stoffige of natte omgevingen wordt gebruikt, profiteert aanzienlijk van verbeterde afdichtingsmaatregelen.
Bij het evalueren van lagertechnologieën voor industriële toepassingen vergelijken ingenieurs diepgroefontwerpen met alternatieve benaderingen, waaronder kegellagers, cilindrische rollagers en magnetische lagers.
| Lagertype | Radiale capaciteit | Axiale capaciteit | Snelheidsbereik | Kostenniveau |
|---|---|---|---|---|
| Diepe groefbal | Goed | Matig | Hoog | Laag |
| Conische rol | Uitstekend | Uitstekend | Matig | Hoog |
| Cilindrische rol | Uitstekend | Beperkt | Hoog | Matig |
| Magnetische lagers | Gespecialiseerd | Gespecialiseerd | Zeer hoog | Zeer hoog |
Groeflagers vormen de optimale keuze voor algemene toepassingen waarbij gematigde belastingen, variabele snelheden en kostengevoeligheid worden gecombineerd. Gespecialiseerde lagertypen leveren superieure prestaties in specifieke scenario's, maar tegen aanzienlijk hogere aanschaf- en operationele kosten.
Groefkogellagers voldoen aan strenge internationale maat- en prestatienormen, voornamelijk ISO 6 voor algemene ontwerpspecificaties en ISO 286 voor tolerantieclassificatie. Deze normen zorgen voor uitwisselbaarheid binnen de mondiale toeleveringsketens en stellen ingenieurs in staat met vertrouwen componenten van meerdere leveranciers te specificeren.
Kwaliteitscertificeringssystemen, waaronder ISO 9001-productieconformiteit en ISO 20623 met kwaliteitsnormen, zorgen voor consistente productieprocessen. Regelmatige tests valideren dat lagercomponenten voldoen aan de gespecificeerde belastingswaarden, maatnauwkeurigheid en vereisten voor oppervlakteafwerking.
Moderne productiefaciliteiten maken gebruik van computergestuurde bewerkingen om loopbaangeometrieën te bereiken met een oppervlakteafwerking van minder dan 0,05 micrometer. Geavanceerde slijptechnieken verwijderen onvolkomenheden in het ondergrondmateriaal die vermoeiingsproblemen veroorzaken. Kwaliteitsverificatie tijdens het proces bevestigt de maatconformiteit voordat lagers de productiefaciliteiten verlaten.
Centrifugale zuivering van staal verwijdert interne insluitsels die spanning concentreren onder operationele belastingen. Warmtebehandelingsprocessen optimaliseren de hardheid en taaiheid van het materiaal, waarbij slijtvastheid en brosheid in evenwicht worden gebracht. Deze metallurgische vooruitgang verlengt de praktische levensduur van lagers aanzienlijk ten opzichte van ontwerpen van eerdere generaties.
De lagerindustrie blijft vooruitgang boeken in de richting van betere prestaties, verbeterde duurzaamheid en aanpassing aan veranderende industriële eisen. Lichtgewicht composiet kooiontwerpen verminderen de centrifugaalkrachten bij extreme snelheden terwijl de structurele integriteit behouden blijft. Keramische rolelementen in hybride lagers verminderen de massa en wrijving, terwijl ze voor veel toepassingen voldoende draagvermogen behouden.
Coatings met vast smeermiddel maken lagerwerking mogelijk in omgevingen waar conventioneel vet en olie niet kunnen worden vastgehouden, met name relevant voor lucht- en ruimtevaart- en vacuümtoepassingen. Slimme lagerontwerpen met ingebouwde sensoren maken conditiebewaking mogelijk die onderhoudsbehoeften voorspelt voordat er storingen optreden, waardoor de betrouwbaarheid van kritieke systemen wordt geoptimaliseerd.
Duurzaamheidsoverwegingen stimuleren de ontwikkeling van lagerontwerpen die minder frequente vervanging vereisen en waarbij gebruik wordt gemaakt van milieuvriendelijke smeermiddelen. Fabrikanten streven ernaar zeldzame aardmetalen uit permanente magneetkooien te verwijderen, terwijl ze de prestatienormen handhaven die moderne machines eisen.
Ongebruikelijk lagergeluid duidt doorgaans op het binnendringen van verontreiniging of onvoldoende smering. Metaaldeeltjes die door de loopvlakken van de lagers circuleren, creëren herkenbare knarsende geluiden. Systematisch spoelen met schoon smeermiddel herstelt soms de soepele werking als de vervuiling minimaal blijft. Vastgelopen of ernstig beschadigde lagers moeten volledig worden vervangen.
Als lagers vóór de verwachte onderhoudsintervallen defect raken, duidt dit op installatiefouten, overmatige belasting of omgevingsproblemen. Bij onjuiste montage worden excentrische belastingen uitgeoefend, waardoor de druk wordt geconcentreerd op lagersecties die zijn ontworpen voor verdeelde belastingen. Als de montagepassingen te strak worden aangedraaid, ontstaan er interne spanningen die de materiaalmoeheid versnellen. Door de gespecificeerde montagetoleranties te handhaven, worden deze door de installatie veroorzaakte fouten voorkomen.
Een lagertemperatuur boven het normale bedrijfsbereik duidt op een toename van de wrijving als gevolg van defecte smering of overmatige belasting. Het verhogen van de hoeveelheid smeermiddel of het upgraden naar vet met een hoger temperatuurvermogen lost soms problemen op. Belastinganalyseverificatie bevestigt of de operationele omstandigheden de ontwerpspecificaties van de lagers overschrijden.
Afgedichte diepgroeflagers bevatten permanente afdichtingen die smeermiddel in het lager vasthouden en externe vervuiling uitsluiten. Dit ontwerp vermindert de onderhoudsvereisten en presteert goed in stoffige of natte omgevingen, maar voorkomt externe aanvulling van smeermiddelen. Open lagers maken een continue smeermiddelcirculatie en koeling mogelijk, maar vereisen externe behuizingsafdichtingen om het binnendringen van verontreinigingen te voorkomen. Applicatieomgeving en onderhoudsmogelijkheden bepalen de meest geschikte configuratie.
De lagerkeuze begint met het berekenen van de radiale en axiale belastingen die op de as inwerken. Raadpleeg de belastingtabellen van de lagerfabrikant en vergelijk uw berekende belastingen met de gepubliceerde basisbelastingwaarden. Selecteer een lagermaat waarbij de berekende belasting onder de 50 tot 70 procent van de basisbelasting blijft om voldoende veiligheidsmarges voor de levensduur te garanderen. Controleer of de bedrijfssnelheid binnen de aanbevolen smeersnelheidslimieten van het lager valt.
Groeflagers tolereren een beperkte hoekafwijking, doorgaans ongeveer één tot drie graden, afhankelijk van de lagergrootte en belastingsomstandigheden. Overmatige verkeerde uitlijning concentreert de belasting op beperkte delen van de loopbaan, waardoor vermoeidheidsproblemen worden versneld. Montageprocedures die de nadruk leggen op de concentriciteit van de as en de behuizing voorkomen problemen met de uitlijning. Dankzij de flexibele koppelingskeuze is er ruimte voor kleine asafwijkingen die lagers niet zelfstandig kunnen opvangen.
Hogesnelheidstoepassingen die de maximale snelheid van het lager benaderen, profiteren van oliesmering die met gecontroleerde stroomsnelheden door het lager circuleert. Olie verwijdert de warmte die wordt gegenereerd door wrijving van het rolelement en vervangt voortdurend afgebroken smeermiddel. Vetsmering die geschikt is voor gemiddelde snelheden genereert overmatige hitte bij hoge snelheden, waardoor lagers mogelijk vastlopen. Olienevel- of olie-luchtsmeersystemen vertegenwoordigen geavanceerde oplossingen voor gespecialiseerde ultrasnelle toepassingen.
In de fabriek afgedichte lagers bevatten doorgaans voldoende smering voor langere gebruiksperioden, doorgaans enkele jaren onder normale bedrijfsomstandigheden. De nasmeerintervallen zijn afhankelijk van de bedrijfstemperatuur, belastingsomstandigheden en inschakelduur. Fabrikanten specificeren smeervereisten doorgaans in de productdocumentatie. Zodra afgedichte lagers de interne smeermiddelenreserves hebben uitgeput, wordt vervanging noodzakelijk omdat directe hersmering onmogelijk is zonder demontage.
Lagervoorspanning verwijst naar interne compressie die tijdens montage op rolelementen wordt uitgeoefend. Een goede voorspanning elimineert interne speling die anders slippen en indeuken van de loopbaan mogelijk zou maken. Een te hoge voorspanning zorgt voor onnodige wrijving en hitte, terwijl een onvoldoende voorspanning het slippen van het rolelement mogelijk maakt. Montagespecificaties bepalen de juiste voorspanning door middel van gecontroleerde passingen tussen lager en as of lager en behuizingsboring.
Groeflagers kunnen radiale belastingen effectief verwerken, maar bieden een beperkt axiaal draagvermogen in vergelijking met kegellagers. Wiellagers voor auto's vereisen een aanzienlijke axiale belastingsweerstand om remkrachten en zijdelingse belasting op te vangen. Hoewel diepgroefconfiguraties werken in bepaalde automobieltoepassingen zonder wielen, blijven conische rolontwerpen standaard voor wielmontage vanwege de superieure axiale capaciteit en inherente voorspanningsmogelijkheden.
Bewaar afgedichte lagers in de originele verpakking in een droge omgeving met een stabiele temperatuur tussen 16 en 35 graden Celsius. Bescherm lagers tegen vocht, corrosieve gassen en extreme temperatuurschommelingen die de smeermiddeleigenschappen aantasten. Bij langdurige opslag kan het vet dikker worden, waardoor een voorzichtige bediening tijdens de eerste keer opstarten vereist is. Open lagers vereisen beschermende afdekkingen en droge opslag om corrosie van de loopbaanoppervlakken te voorkomen.
