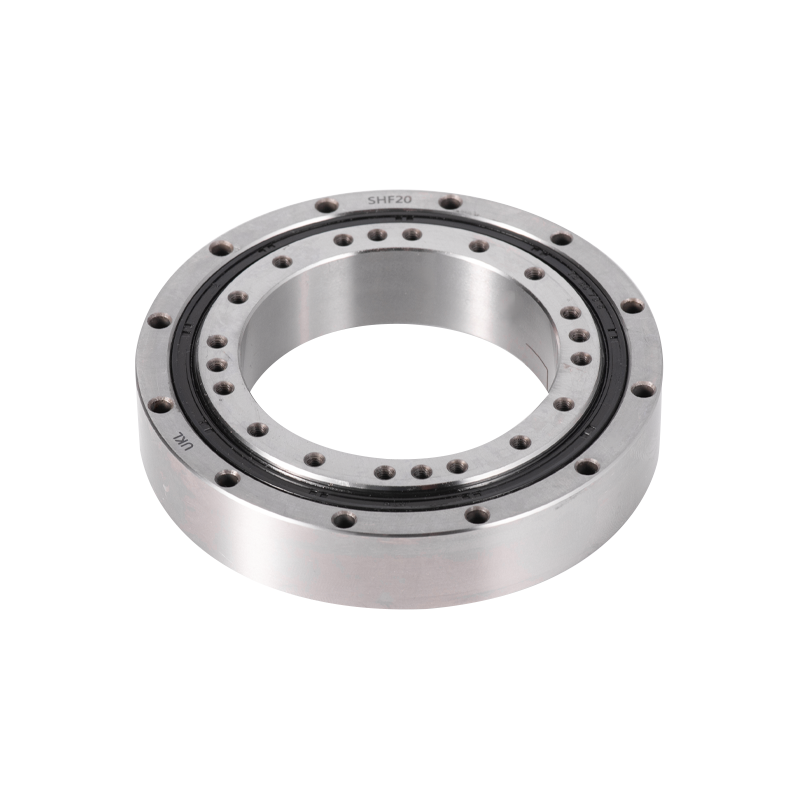

SHF(G)-serie geïntegreerd harmonisch aandrijflager met hoge stijfheid

Zowel de binnen- als de buitenring zijn integrale structuren en de installatie heeft vrijwel geen invloed op de prestaties, waardoor een stabiele rotatienauwkeurigheid en koppel wordt gegarandeerd. Ze zijn zeer eenvoudig te gebruiken en geschikt voor verschillende SHF harmonische reducerseries.

Contact Us Neem contact met ons op
VOORV：CSF G Reductielager met hoge stijfheid VOLGENDE：XSU gekruiste rollagers
  • Beschrijving
  • Specificaties
  • Neem contact met ons op

Producteigenschappen
Aanpasbare, zeer nauwkeurige, stijve steunlagers met hoog draagvermogen.

SHF(G)-voordelen:
Gekenmerkt door een hoog koppelvermogen, hoge stijfheid, hoge positioneringsnauwkeurigheid, hoge rotatienauwkeurigheid, hoog rendement, hoge stabiliteit, ultraklein formaat en ultralicht gewicht.

Brede toepassingen
Industriële automatisering en robotarmgewrichten, humanoïde robots, halfgeleider-LCD-productieapparatuur, fotovoltaïsche apparatuur, optische instrumenten, precisiewerktuigmachines en diverse andere gebieden.

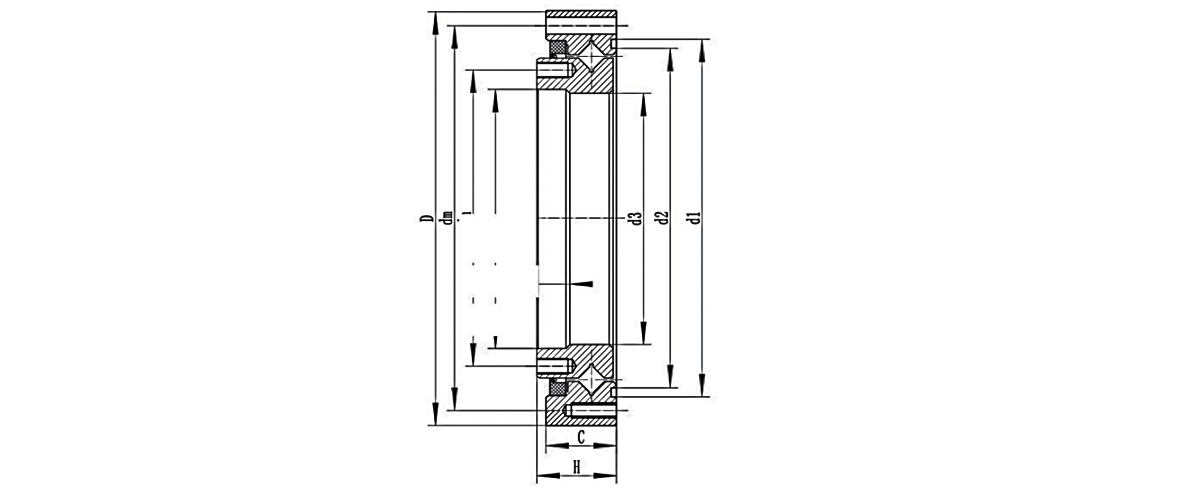

Lagertype Algemene afmeting (mm) Grootte installatiegat (PCD&SPEC) Basisbelasting Gewicht
Cr Kor
D d d3 B C H dm dn KN KN kg
SHF-14 70 38 35.6 13.7 14.1 15.1 64 8-φ3,5 44 12-M3 5.9 6.8 0.25
SHF-17 80 47 44.2 16.4 16 17 74 12-φ3,4 54 20-M3 9.8 13.5 0.37
SHF-20 90 54 51.3 17.5 17.5 18.5 84 12-φ3,5 62 16-M3 18.5 25.6 0.48
SHF-25 110 67 64.2 19.7 18.7 20.7 102 12-φ4,5 77 16-M4 20.6 28.9 0.76
SHF-32 142 88 84 23.4 23.4 24.4 132 12-φ5,5 100 16-M5 29.8 46.3 1.65
SHF-40 170 108 106 28.5 29 30 158 12-φ6,5 122 16-M6 45.6 70.5 2.68
SHF-50 214 135 129 34.5 34 36 200 12-φ9 154 16-M8 75.2 147.8 5.11
