XSU gekruiste rollagers

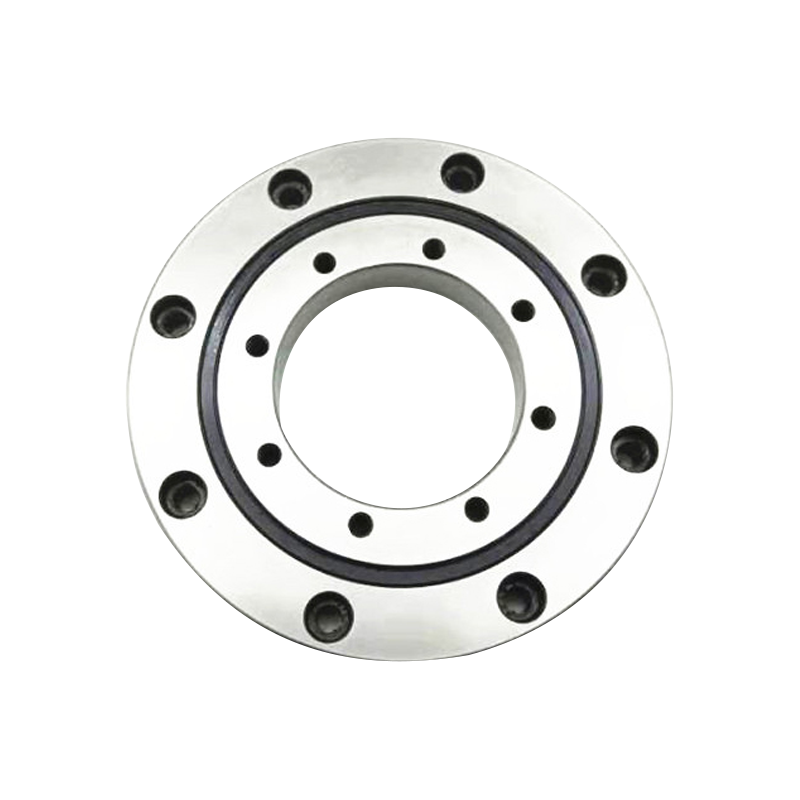

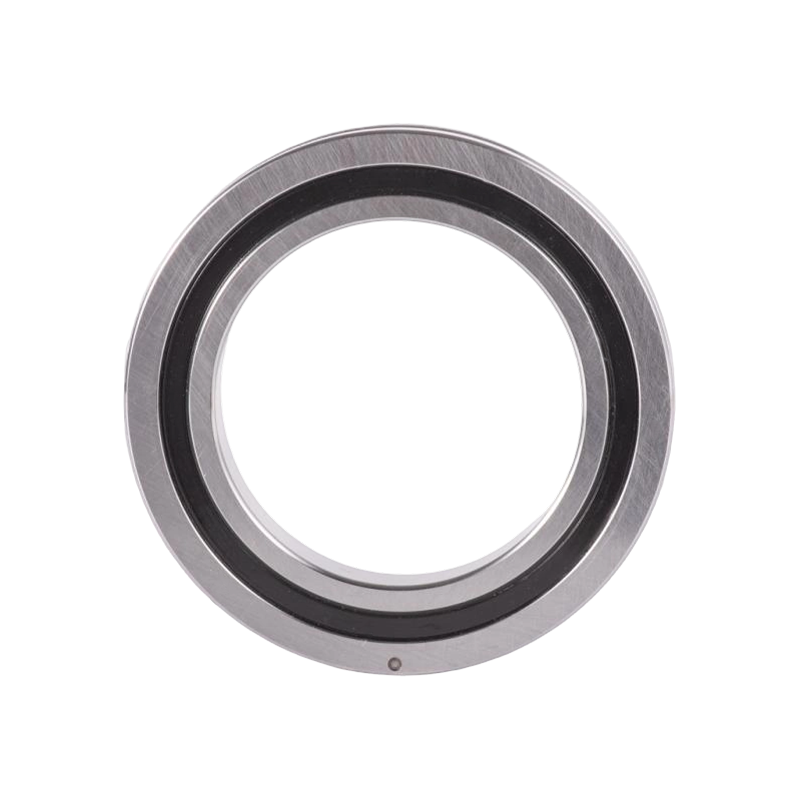

XSU gekruiste rollagers (geïntegreerde binnen- en buitenringen)

XSU gekruiste rollagers hebben montagegaten die integraal op zowel de binnen- als de buitenring zijn aangebracht, waardoor er geen extra montageflenzen en steunzittingen nodig zijn. Hun geïntegreerde binnen- en buitenringstructuur zorgt ervoor dat de installatie vrijwel geen invloed heeft op de lagere prestaties, waardoor een stabiele rotatienauwkeurigheid en koppeloutput wordt geboden. Geschikt voor toepassingen waarbij de buiten- of binnenring roteert.

Neem contact met ons op

VORIGE:SHF(G)-serie gecombineerd harmonisch aandrijflager met hoge stijfheid VOLGENDE:XU kruisroller met hoog koppel

Beschrijving
Specificaties
Neem contact met ons op

Structurele kenmerken
·Maakt gebruik van een gekruiste rolstructuur, met cilindrische rollen verticaal geplaatst op een 90° V-groef roloppervlak, gescheiden deurisolatieblokken, waardoor gelijktijdige lagering van radiale, axiale en torsiebelastingen mogelijk is.
·Compacte binnen- en buitenringafmetingen, met een ultradun ontwerp dat de grenzen van miniaturisatie benadert, waarbij hoge stijfheid wordt gecombineerd met hoge precisiekwaliteiten van P5, P4 en P2.

Toepassingen
Geschikt voor industriële robotverbindingen en roterende onderdelen, draaitafels van bewerkingscentra, precisiedraaiplatforms en hoogwaardige apparatuur in medische apparatuur, militaire toepassingen en IC-fabrieken.

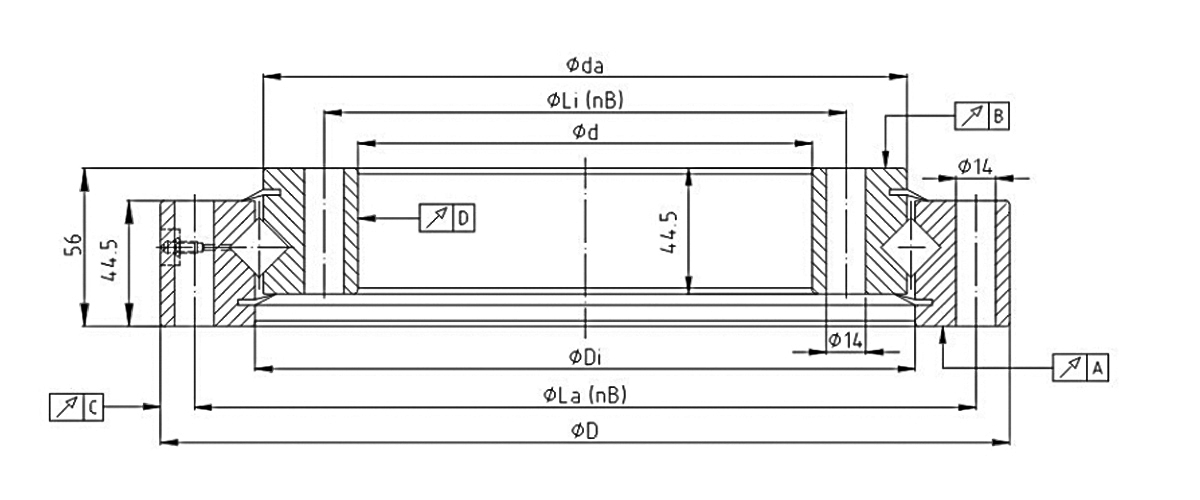

Lager GEEN.	Basisgrootte (mm)				Grootte van montagegat (mm)			Basisbelastingwaarde (Kn)				Gewicht
	Basisgrootte (mm)				Grootte van montagegat (mm)			Axiale belasting		Radiale belasting		Gewicht
	D	d	Di	da	La	Li	nB	Ca dynamische belasting	Kustbelasting	Cr dynamische belasting	Corstatische belasting	kg
XSU080168	205	130	174	159	190	145	12	66	240	42	119	3.3
XSU080188	225	150	194	179	210	165	16	71	275	46	133	3.7
XSU080218	255	180	224	208	240	195	20	77	315	49	154	4.3
XSU080258	295	220	264	249	280	235	24	84	375	54	182	5.1
XSU080318	355	280	324	309	340	295	28	93	465	59	223	6.3
XSU080398	435	360	404	389	420	375	36	106	590	68	285	7.8

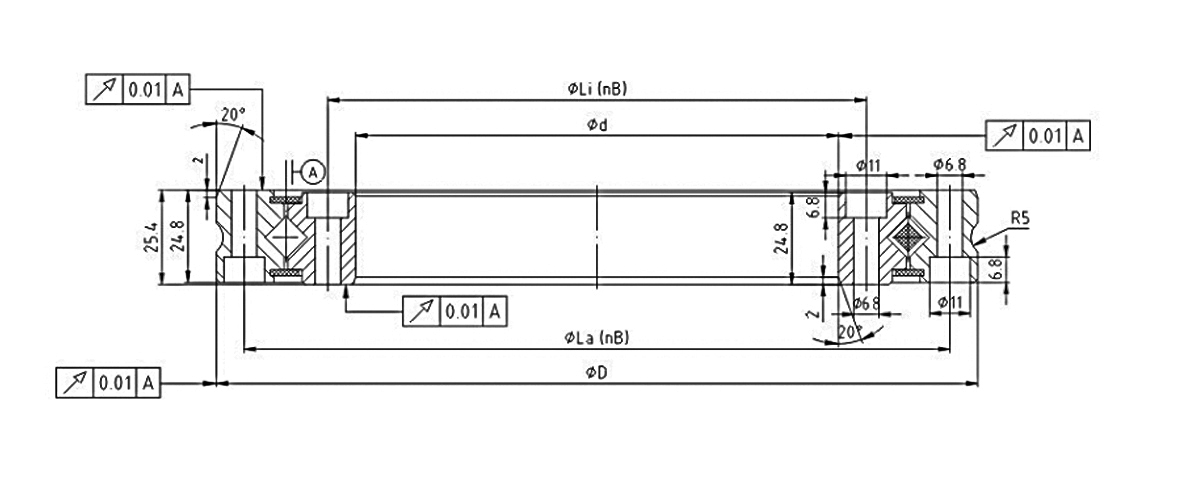

Lager GEEN.	Grootte van montagegat (mm)							Rotatienauwkeurigheid				Interne spelling	Gewicht
Lager GEEN.	Da	d	La	nB	Li	Di	da	A	B	C	D	Voorladen	kg
XSU140414	484	344	460	24	368	415	413	0.04	0.04	0.06	0.06	0,01-0,03	28
XSU140544	614	474	590	32	498	545	543	0.04	0.04	0.07	0.07	0,01-0,03	38
XSU140644	714	574	690	36	598	645	643	0.05	0.05	0.08	0.08	0,01-0,04	44
XSU140744	814	674	790	40	698	745	743	0.05	0.05	0.09	0.09	0,01-0,04	52
XSU140844	914	774	890	40	798	845	843	0.06	0.06	0.09	0.09	0,01-0,04	60
XSU140944	1014	874	990	44	898	945	943	0.06	0.06	0.11	0.11	0,01-0,05	67
XSU141094	1164	1024	1140	48	1048	1095	1093	0.07	0.07	0.11	0.11	0,01-0,05	77
