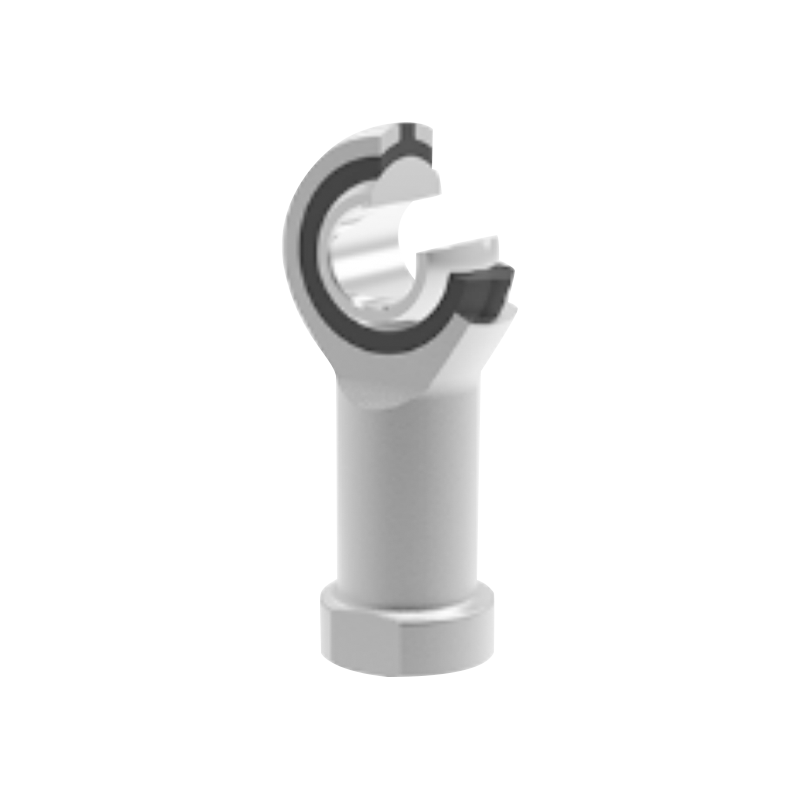

SIZP zelfsmerend stangkoplager met schroefdraad en PTFE-inzetstuk

Deze serie is een zelfsmerende stangkoplager met interne schroefdraad, met een gestroomlijnde driedelige structuur: stangkoplichaam, binnenring en PTFE-kunststof voering. Het stangkoplichaam is gemaakt van koolstofstaal met een gegalvaniseerd oppervlak; de binnenring is gemaakt van chroomhoudend staal met een hoog koolstofgehalte, gehard door afschrikken en vervolgens bolvormig geplateerd met hard chroom om een uitstekende slijtvastheid te garanderen. Het ontwerp zorgt voor een volledig onderhoudsvrije werking.

Neem contact met ons op

VORIGE:SIBP/SABP precisie stangkoplager VOLGENDE:SAZP Hoogwaardig draadstangkoplager

Beschrijving
Specificaties
Neem contact met ons op

·Productnummer: AFMETINGEN…N 4,83~19,05
·Glijdend wrijvingspaar: Staal / PTFE-kunststof
· Bedrijfstemperatuurbereik: -40℃~＋75℃
·Aanpassingsopties:
Draadnauwkeurigheid: Aangepaste producten met verschillende draadnauwkeurigheidsgraden zijn op aanvraag verkrijgbaar.
Linkse draad: Modellen met linkse schroefdraad en markeringen moeten "L" en "LH" bevatten, bijvoorbeeld: SILZP12N 1/2-20 UNF 2B LH

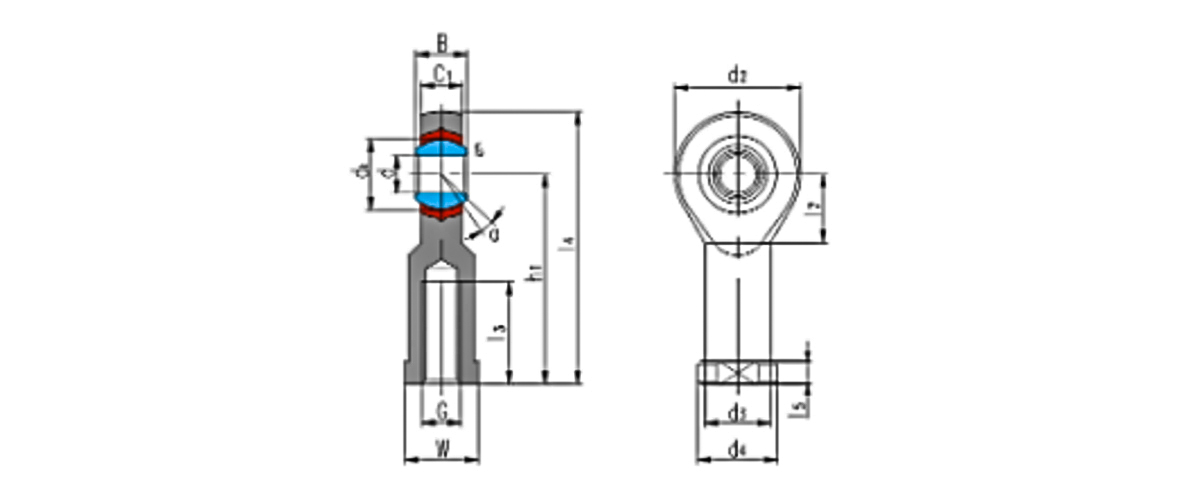

Lager nummer	Afmetingen mm/inch																Laad beoordelingen kN		Gewicht ≈kg
Lager nummer	d	B	dₖ	C₁ maximaal	d₂	G UNF-2B	h₁	ik₃ min	ik₄	ik₅	ik₇	W	d₃	d₄	rₛ min	α° ≈	Dynamisch	Statisch	Gewicht ≈kg
SIZP4N	4.83	7.92	11.1	6.35	15.88	10-32	26.97	14.27	34.83	4.75	9	7.92	7.54	10.31	0.3	10	3.3	5.38	0.015
SIZP4N	0.19	0.312	0.437	0.25	0.625	10-32	1.082	0.582	1.375	0.187	0.354	0.312	0.297	0.408	0.012	10	3.3	5.38	0.015
SIZP6N	6.35	9.53	12.7	7.14	19.05	1/4-28	33.32	19.05	42.85	4.75	10.5	9.53	9.15	11.91	0.3	13	6.8	10.9	0.025
SIZP6N	0.25	0.375	0.5	0.281	0.75	1/4-28	.312	0.75	1.687	0.187	0.413	0.375	0.36	0.489	0.012	13	6.8	10.9	0.025
SIZP7N	7.94	11.10	15.88	8.74	22.23	5/16-24	34.93	19.05	46.02	4.75	117	11.1	0.72	2.70	0.3	10	7.6	12.2	0.036
SIZP7N	0.3125	0.437	0.625	0.344	0.875	5/16-24	1.375	0.75	1.812	0.187	0.481	0.437	0.422	0.5	0.012	10	7.6	12.2	0.036
SIZP9N	9.53	12.70	18.26	10.31	25.40	3/8-24	41.28	23.80	53.98	6.35	12.3	14.27	3.89	17.45	0.6	9	11.9	18.2	0.061
SIZP9N	0.375	0.5	0.719	0.406	1	3/8-24	1.625	0.937	2.125	0.25	0.484	0.582	0.547	0.687	0.024	9	11.9	18.2	0.061
SIZP11N	11.1	14.27	20.62	11.1	28.58	7/16-20	46.02	26.97	60.33	6.35	14	5.88	5.49	9.05	0.6	11	17.4	23.8	0.081
SIZP11N	0.4375	0.582	0.812	0.437	1.125	7/16-20	1.812	1.082	2.375	0.25	0.551	0.625	0.61	0.75	0.024	11	17.4	23.8	0.081
MAAT12N	12.7	15.88	23.81	12.7	33.32	1/2-20	53.98	30.15	70.64	6.35	16.2	9.05	8.67	22.23	0.6	9	19.9	28.6	0.133
MAAT12N	0.5	0.625	0.937	0.5	1.312	1/2-20	2.125	1.187	2.781	0.25	0.638	0.75	0.735	0.875	0.024	9	19.9	28.6	0.133
MAAT15N	15.88	19.05	28.58	14.27	38.10	5/8-18	63.50	38.10	82.55	7.92	18.2	22.23	21.84	25.40	0.6	11	22.9	38.9	0.190
MAAT15N	0.625	0.75	1.125	0.562	1.5	5/8-18	2.5	1.5	3.25	0.312	0.717	0.875	0.86	1	0.024	11	22.9	38.9	0.190
MAAT19N	19.05	22.23	33.32	17.45	44.45	3/4-16	73.03	44.45	95.25	7.92	20.9	25.4	25.02	28.58	0.6	10	30.2	48.5	0.285
MAAT19N	0.75	0.875	1.312	0.687	1.75	3/4-16	2.875	1.75	3.75	0.312	0.823	1	0.985	1.125	0.024	10	30.2	48.5	0.285
