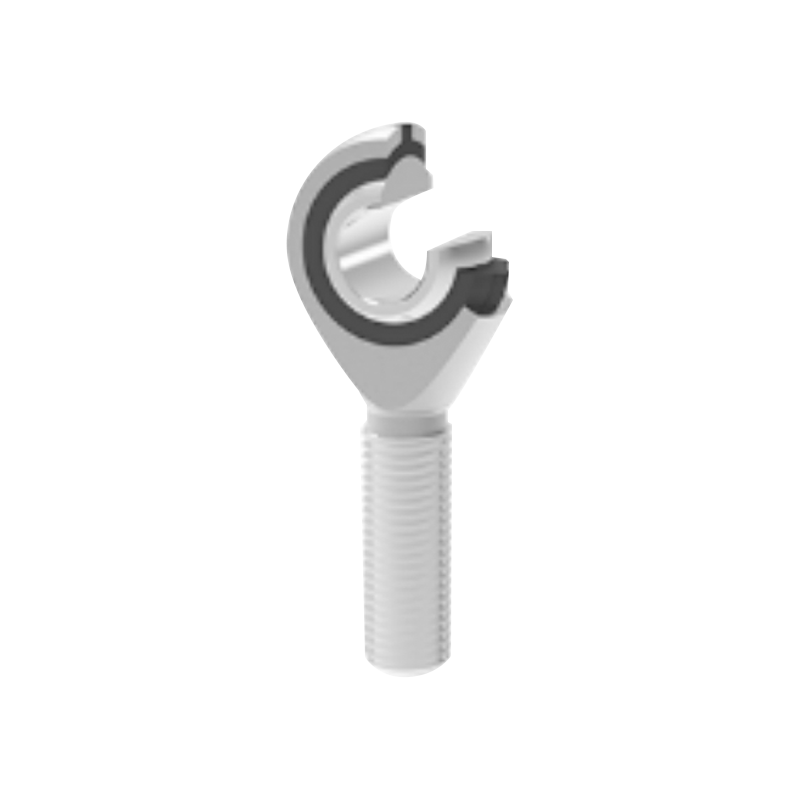

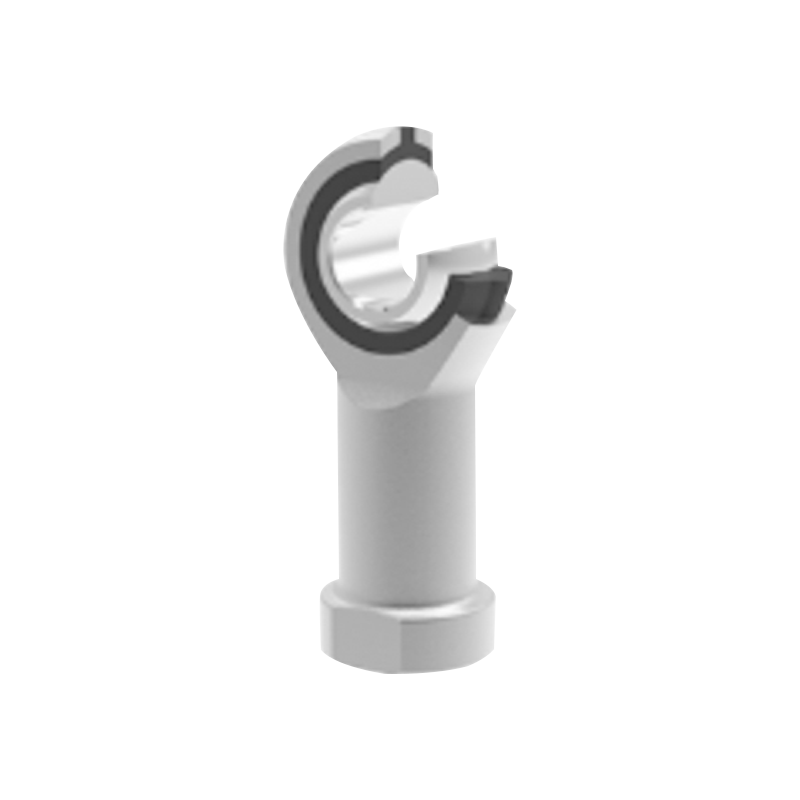

SIBP/SABP precisie stangkoplager

Deze serie bestaat uit compacte, zelfsmerende sferische stangkoplagers, bestaande uit een stangkoplichaam, binnenring en PTFE-kunststof voering. Het stangkoplichaam is gemaakt van koolstofstaal met een gegalvaniseerd oppervlak; de binnenring is gemaakt van lagerstaal, gehard en bolvormig hardverchroomd. Het glijoppervlak past direct bij het PTFE-plastic, waardoor een smeringsvrije werking wordt bereikt.

Neem contact met ons op

VORIGE:SIK/SAK Onderhoudsvrije zelfsmerende stangkoplagers VOLGENDE:SIZP zelfsmerend stangkoplager met schroefdraad en PTFE-inzetstuk

Beschrijving
Specificaties
Neem contact met ons op

·Productnummer:
SIBP…N 5~20
SABP…N 5~20
·Glijdend wrijvingspaar: Staal / PTFE-kunststof
· Bedrijfstemperatuurbereik: -40℃~＋75℃
·Aanpassingsopties:
Draadaanpassing: Aanpassing van niet-standaard spoed of speciale schroefdraadprecisie wordt ondersteund.
Linkse draad: Het modelnummer en de draadmarkering van linkse schroefdraad moeten "L" en "links" bevatten. Voorbeeld:
Binnendraad: SILBP20N M20×1,5 links 6H
Externe draad: SALBP20N M20×1,5 links 6g
Stangkoplagers met verschillende spoed of speciale vereisten voor draadprecisie zijn beschikbaar.
Als het een linkse draad is, moeten het lagermodel en de draadmarkering worden gemarkeerd met "L" en "left", bijvoorbeeld: SILBP20N M20×1.5 links 6H, SALBP20N M20×1.5 links 6g.

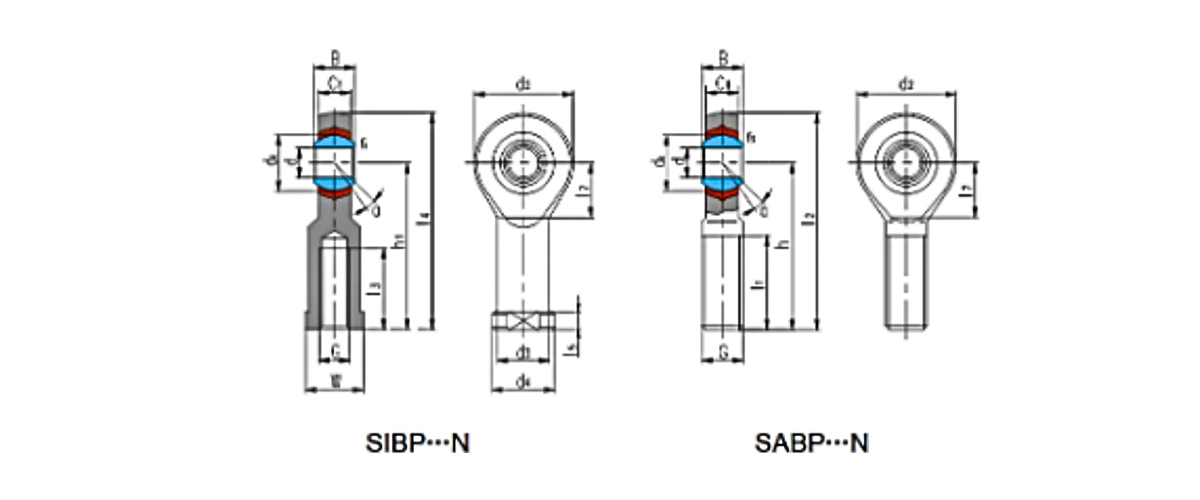

Lager nummer	Afmetingen mm/inch																Laad beoordelingen kN		Gewicht ≈kg
	Afmetingen mm/inch																Laad beoordelingen kN
	d	B	dₖ	C₁ maximaalimaal	d₂	G 6U	h₁	ik₃ min	ik₄	ik₅	ik₇	W	d₃	d₄	rₛ min	α° ≈	Dynamisch	Statisch
SIBP5N	5	8	11.112	6	16	M5	27	14	35	4	B	9	9	11	0.3	13	3.25	5.3	0.016
SIBP6N	6	9	12.7	6.75	18	M6	30	14	39	5	9	11	10	13	0.3	13	4.25	6.8	0.028
SIBP8N	8	12	15.88	9	22	M8	36	17	47	5	11	14	12.5	16	0.3	14	7.1	114	0.044
SIBP10N	10	14	19.05	10.5	26	M10	43	21	56	6.5	13	17	15	19	0.3	14	9.8	14.3	0.072
SIBP12N	12	16	22.23	12	30	M12	50	24	65	6.5	15	19	17.5	22	0.3	13	13.2	17	0.108
SIBP14N	14	19	25.4	13.5	34	M14	57	27	74	8	16	22	20	25	0.3	16	17	27.5	0.161
SIBP16N	16	21	28.58	15	38	M16	64	33	83	8	17.5	22	22	27	0.3	15	21.4	34.5	0.225
SIBP18N	18	23	31.75	16.5	42	M18×1,5	71	36	92	10	19.5	27	25	31	0.6	15	26	41.5	0.295
SIBP20N	20	25	34.93	18	48	M20×1,5	77	40	100	10	21.5	30	27.5	34	0.6	15	31	50	0.382

Lager nummer	Afmetingen mm/inch												Laad beoordelingen KN		Gewicht ≈kg
	Afmetingen mm/inch												Laad beoordelingen KN
	d	B	dₖ	C₁ maximaalimaal	d₂	G 6g	h	Ik₁ min	ik₂	ik₇	rₛ min	α° ≈	Dynamisch	Statisch
SABP6N	5	8	11.112	6	16	M5	33	20	41	-	0.3	13	3.25	5.3	0.016
SABP6N	6	9	12.7	6.75	18	M6	36	22	45	-	0.3	13	4.25	6.8	0.026
SABP8N	B	12	15.88	9	22	M8	42	25	53	-	0.3	14	7.1	10	0.044
SABP10N	10	14	19.05	10.5	26	M10	48	29	61	-	0.3	14	9.8	12.5	0.072
SABP12N	12	16	22.23	12	30	M12	54	33	69	-	0.3	13	13.2	15	0.108
SABP14N	14	19	25.4	13.5	34	M14	80	38	77	-	0.3	16	17	25.5	0.161
SABP16N	16	21	28.58	15	38	M16	86	40	85	-	0.3	15	21.4	34.5	0.225
SABP18N	18	23	31.75	16.5	42	M18×1,5	72	44	93	23	0.6	15	26	41.5	0.295
SABP20N	20	25	34.93	18	46	M20×1,5	78	47	101	25	0.6	15	31	50	0.382
