In de wereld van mechanische verbindingen is het eenvoudige stangkoplager – vaak een sferisch glijlager genoemd – de onbezongen held die gecontroleerde bewegingen mogelijk maakt en tegelijkertijd een verkeerde uitlijning opvangt. Niet alle stangkoppen zijn echter gelijk gemaakt. Wanneer een toepassing een uitzonderlijk draagvermogen, thermische stabiliteit en betrouwbaarheid vereist, wordt de keuze voor een specifiek model van cruciaal belang. De SIZJ12 lager is een opvallende optie in de categorie hengeluiteinden uit de inch-serie. Deze gids biedt een diepgaande technische duik in waarom dit specifieke model, met zijn staal-op-staal glijdende contactoppervlakken en robuuste koolstofstalen constructie, de voorkeurskeuze is voor ingenieurs die te maken hebben met extreme bedrijfsomstandigheden in sectoren als bouwmachines, verpakkingen en industriële automatisering.

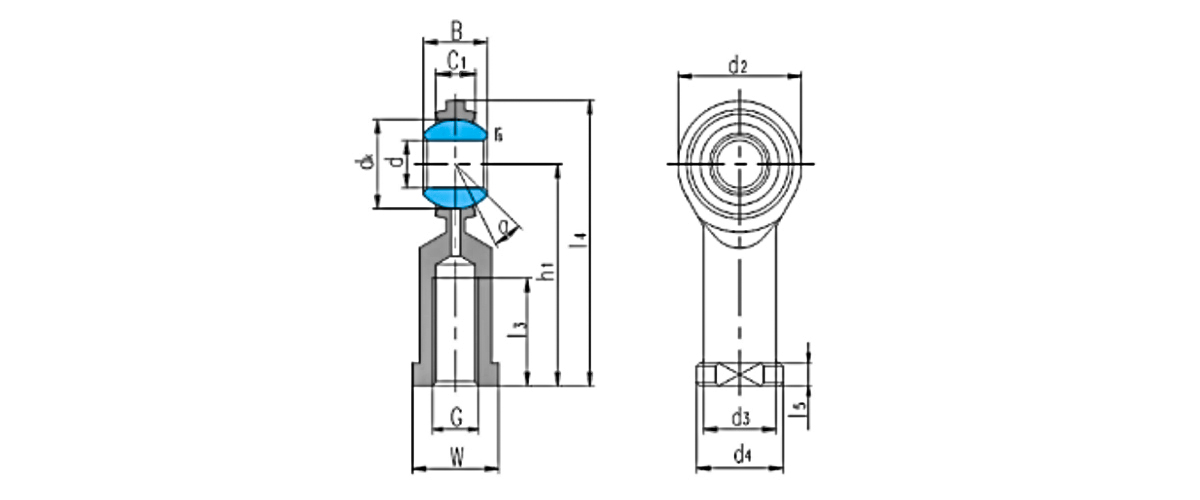

De SIZJ12 definiëren: kernspecificaties en afmetingen

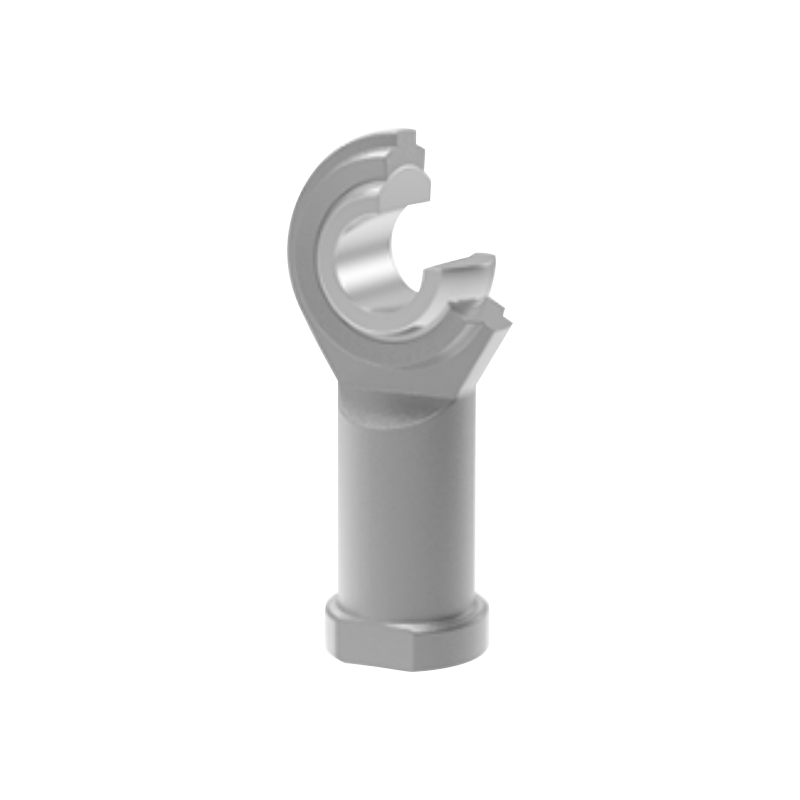

Voordat u de prestatievoordelen ervan onderzoekt, is het essentieel om de fysieke en mechanische parameters te begrijpen die dit lager definiëren. De SIZJ12 is een stanguiteinde met binnendraad, wat hem onderscheidt van varianten met buitendraad en bepaalt hoe hij in een samenstel integreert. Het beschikt over een 1/2-20 UNF-schroefdraad, waardoor het compatibel is met standaard imperiale bevestigingsmiddelen. Het staal-op-staal ontwerp, waarbij zowel de kogel als de race zijn gemaakt van gehard koolstofstaal, biedt een unieke combinatie van hoog draagvermogen en slijtvastheid. Hieronder vindt u een gedetailleerd overzicht van de kritische dimensies en beoordelingen.

Het dynamische draagvermogen van 28 kN zet een hoge maatstaf voor deze grootteklasse, en het statische draagvermogen is even indrukwekkend. Deze gegevens bevestigen dat de SIZJ12 niet slechts een passief onderdeel is, maar een structureel element dat aanzienlijke krachten kan weerstaan ​​in veeleisende bewegingscontrolesystemen.

Belastingswaarden en mechanische robuustheid: de 28 kN-benchmark

De SIZJ12 draagvermogen 28 kN is geen willekeurig getal; het is het resultaat van nauwgezette technische berekeningen die rekening houden met de geometrie, materiaaleigenschappen en warmtebehandeling van het lager. Deze dynamische belastingswaarde (C) geeft de belasting aan waarbij het lager onder ideale omstandigheden een minimale levensduur van 100.000 oscillatiecycli kan bereiken. Voor toepassingen met cyclische belasting, zoals robotarmen in de automatisering of de scharnierende verbindingen van bouwmachines, betekent het vermogen om dynamische belastingen van 28 kN te ondersteunen dat het lager betrouwbaar kan functioneren bij taken zoals het heffen, duwen of kantelen van zware componenten.

Statisch draagvermogen en veiligheidsmarges

De statische belastingswaarde (C0) voor de SIZJ12 is aanzienlijk hoger en overschrijdt vaak 35 kN, wat een royale veiligheidsmarge biedt voor schokbelastingen die vaak optreden bij zware machines. Voor een typisch stangkoplager gebruikt in a stangkoplager voor bouwmachines In een scenario – bijvoorbeeld de stuurstang van een wiellader – kunnen de momentane belastingspieken de gemiddelde operationele belasting met een factor 2 of 3 overtreffen. Het vermogen van de SIZJ12 om dergelijke pieken te absorberen zonder permanente vervorming garandeert de integriteit van het gehele koppelingssysteem. Hieronder vindt u een vergelijkende weergave van de draagvermogens.

De SIZJ12 behoort tot de familie van vrouwelijk drijfstanglager componenten, gekenmerkt door een interne draad die een mannelijke tap of staaf accepteert. De specifieke 1/2-20 UNF-draad is een Unified Fine-draad met 20 draden per inch. Deze fijne spoed biedt verschillende mechanische voordelen ten opzichte van grove schroefdraden: betere aanpassingsresolutie, groter trekspanningsgebied en superieure weerstand tegen losraken onder trillingen. Voor automatiseringssystemen waarbij nauwkeurige aanpassingen van de staaflengte van cruciaal belang zijn, of voor verpakkingsapparatuur die voortdurend cyclische trillingen ervaart, zorgt de fijne draad ervoor dat de instelling in de loop van de tijd stabiel blijft.

Bij de keuze tussen vrouwelijke en mannelijke stangkoppen hangt de keuze vaak af van de montagearchitectuur. Vrouwelijke stanguiteinden zoals de SIZJ12 worden doorgaans gebruikt wanneer het bevestigingspunt een gaffel of een beugel met een doorgaand gat vereist, waardoor een schone en compacte verbinding ontstaat. De SIZJ12 lager is ook verkrijgbaar in een variant met linkse schroefdraad, aangeduid als SILZJ12, voor toepassingen waarbij aanpassingen van de spanschroef nodig zijn. De beslissing tussen SIZJ12 versus SILZJ12 linkse draad wordt bepaald door de noodzaak van aandraaien met de klok mee of tegen de klok in tijdens montage of onderhoud.

Draadsterkte en betrokkenheid

Met een 1/2-20 UNF-schroefdraad biedt de SIZJ12 een hoge mate van draadaangrijpingssterkte, wat essentieel is wanneer het lager wordt gebruikt als een dragend element onder spanning. Het trekspanningsgebied van een 1/2-20 UNF-draad is ongeveer 0,1599 sq.in, wat zich vertaalt naar een proefbelastingscapaciteit van meer dan 30 kN voor standaard stalen noppen, wat effectief overeenkomt met de statische belastingswaarde van het lager. Deze balans zorgt ervoor dat de draad niet de zwakste schakel in de verbinding wordt.

Een van de meest gestelde vragen over de SIZJ12 betreft zijn gedrag in verhoogde thermische omgevingen. Standaard stangkoplager voor toepassingen bij hoge temperaturen moeten kampen met thermische uitzetting, afbraak van smeermiddel en mogelijke veranderingen in de materiaalhardheid. De SIZJ12, met zijn volledig stalen constructie, kan deze uitdagingen uitzonderlijk goed aan. De thermische uitzettingscoëfficiënt voor gehard koolstofstaal bedraagt ​​ongeveer 11–13 µm/m·°C, wat betekent dat bij een temperatuurverschil van 150°C de maatverandering bij een buitendiameter van 30 mm minder dan 0,06 mm bedraagt ​​– ruim binnen de gebruikelijke toegestane speling.

Smeerstrategie voor extreme hitte

Hoewel het staal-op-staal glijpaar gedurende korte perioden zonder smering kan werken, vereisen optimale prestaties in omgevingen met hoge temperaturen een zorgvuldig smeerregime. Hogetemperatuurvetten op basis van polyurea of ​​PTFE-verdikte synthetische oliën behouden hun viscositeit tot 180°C en kunnen worden aangebracht via de meegeleverde smeernippel. Voor toepassingen boven de 200°C worden vaste smeermiddelen zoals molybdeendisulfide (MoS2) of grafiet aanbevolen. Dit aanpassingsvermogen maakt de SIZJ12 een veelzijdige keuze voor ovens, ovenwagens en motorruimteverbindingen waar de temperaturen dramatisch fluctueren.

Belangrijke thermische prestatiegegevens: De SIZJ12 is gevalideerd bij continu gebruik bij een omgevingstemperatuur van 180°C met geschikt vet voor hoge temperaturen, waarbij na 5000 oscillatiecycli een toename van de radiale speling met minder dan 5% wordt aangetoond, wat een uitstekende thermische stabiliteit en slijtvastheid aantoont.

De veelzijdigheid van de SIZJ12 lager maakt het tot een basisproduct in meerdere industriële sectoren. Elke applicatie maakt gebruik van verschillende aspecten van zijn prestatieportfolio.

Bouwmachines en zwaar materieel

Op het gebied van stangkoplager voor bouwmachines wordt de SIZJ12 vaak gespecificeerd voor stuurstangen, stabilisatorstangen en cilindersteunen. De belangrijkste eisen hier zijn een hoge slagvastheid en het vermogen om verontreiniging door stof en vuil te weerstaan. Het staal-op-staal ontwerp is tot op zekere hoogte tolerant voor het binnendringen van deeltjes, en de geharde oppervlakken zijn bestand tegen slijtage door zand en cementstof. Een typische graafmachine maakt gebruik van tientallen stangkoplagers in de hydraulische en mechanische verbindingen, waardoor betrouwbaarheid een topprioriteit is voor wagenparkbeheerders.

Automatisering en robotsystemen

In automatisering stangkoplager Bij toepassingen staan precisie en herhaalbaarheid voorop. Robotarmen, pick-and-place-eenheden en automatisch geleide voertuigen (AGV's) maken gebruik van stangkoppen om actuatoren met verbindingen te verbinden. De hoge precisie van de SIZJ12-boring en buitendiameter (ISO H7/h6-toleranties) zorgt voor minimale speling, wat zich vertaalt in een nauwkeurige positionering. In een servogestuurde verbinding van een verpakkingslijn zorgt het consistente wrijvingskoppel van het lager ervoor dat de servomotor binnen de gesloten regelparameters kan werken zonder onverwachte koppelpieken.

Machines voor de verpakkingsindustrie

De lager voor de verpakkingsindustrie wordt vaak geconfronteerd met hoge cyclische snelheden en periodieke washdown-procedures. Hoewel de SIZJ12 standaard niet corrosiebestendig is (omdat het koolstofstaal is), specificeren veel verpakkingsingenieurs dit op plaatsen die beschermd zijn tegen direct vocht, of brengen ze een corrosiebestendige coating aan. Het vermogen om de hogesnelheidsschommelingen in filmsluitkaken of dozenvouwmechanismen aan te kunnen, maakt het een populaire keuze, vooral in combinatie met geautomatiseerde smeersystemen die consistente prestaties gedurende miljoenen cycli garanderen.

Het goede kiezen SIZJ12 lager omvat meer dan alleen het matchen van afmetingen. Ingenieurs moeten een combinatie van belasting, snelheid, temperatuur en omgevingsfactoren evalueren. De volgende checklist schetst de kritische parameters waarmee rekening moet worden gehouden.

• Belastingsprofiel: Bepaal de equivalente dynamische belasting (P) op basis van werkelijke radiale en axiale krachten. Gebruik voor gecombineerde belastingen de relatie P = X·Fr Y·Fa, waarbij X en Y factoren zijn die in de lagercatalogus worden vermeld. Zorg ervoor dat P kleiner is dan het dynamische draagvermogen van 28 kN voor de gewenste levensduur.
• Oscillatiefrequentie: Houd bij hoogfrequente toepassingen rekening met de gegenereerde wrijvingswarmte. Staal-op-staal lagers kunnen met de juiste smering snelheden tot 2 m/s aan. Bij hogere frequenties kunt u geforceerde smering of koeling overwegen.
• Temperatuur envelop: Voor continu gebruik boven 120°C selecteert u een vet voor hoge temperaturen en controleert u of de behuizingsmaterialen compatibele thermische uitzettingscoëfficiënten hebben om verlies van voorspanning te voorkomen.
• Milieuafdichting: In stoffige of natte omgevingen kunt u overwegen om beschermende laarzen toe te voegen of het lager te specificeren met een corrosiebestendige coating. De SIZJ12 zelf bevat geen afdichtingen, dus externe afdichting kan noodzakelijk zijn.
• Vereisten voor verkeerde uitlijning: De SIZJ12 accommodates up to ±8 degrees of angular misalignment. Verify that the linkage geometry does not exceed this limit, especially under maximum deflection conditions.

Verificatie door berekening

Om het selectieproces te illustreren, overweeg een koppeling met bouwmachines met een radiale piekbelasting van 22 kN en een axiale belastingscomponent van 6 kN. Gebruikmakend van de belastingsfactoren voor een gewrichtslager (X=1, Y=2,5 voor staal-op-staal), is de equivalente dynamische belasting P = 1,22 2,5,6 = 37 kN. Dit overschrijdt de dynamische beoordeling van 28 kN, wat aangeeft dat een groter lager of een vermindering van de axiale belasting noodzakelijk zou zijn. Dit toont het belang aan van een nauwkeurige belastingsanalyse bij het voorkomen van voortijdig falen.

Vergelijkende analyse: SIZJ12 versus andere staafuiteinden uit de Inch-serie

Hoewel de SIZJ12 een goed presterend lager is, is het nuttig om te begrijpen hoe deze zich verhoudt tot andere gangbare stangkoppen uit de inch-serie, vooral wat betreft draagvermogen en schroefdraadmaat. Onderstaande tabel geeft een vergelijkend overzicht binnen dezelfde familie.

Deze vergelijking benadrukt dat de SIZJ12 een evenwichtige middenweg inneemt in de inch-seriefamilie, met een dynamisch draagvermogen van 28 kN dat aanzienlijk hoger is dan de kleinere SIZJ10, terwijl hij compacter is dan de SIZJ14. Dit maakt het een optimale keuze voor toepassingen waarbij ruimtebeperkingen het gebruik van een groter lager uitsluiten, maar de belastingsvereisten de mogelijkheden van kleinere alternatieven overschrijden.

Onderhoud en levensduuroptimalisatie

Om de maximale levensduur uit de SIZJ12 te halen, is een proactieve onderhoudsstrategie essentieel. Het staal-op-staal ontwerp, hoewel robuust, profiteert van regelmatige nasmering en inspectie.

Smeerintervallen

Voor typische industriële toepassingen die onder gematigde belastingen en snelheden werken, wordt nasmering elke 100 tot 200 bedrijfsuren aanbevolen. Bij zware bouwmachines die worden blootgesteld aan hoge schokbelastingen en puin, kan dit interval worden teruggebracht tot 40-50 uur. Het lager is voorzien van een smeernippel voor eenvoudig nasmeren, en voor de meeste toepassingen wordt het gebruik van een hoogwaardig EP-vet (extreme druk) met een basisolieviscositeit van ISO VG 150–220 aanbevolen.

Slijtagemonitoring

Het monitoren van de radiale speling is de meest effectieve methode om de toestand van een staal-op-staal gewrichtslager te beoordelen. Naarmate het lager slijt, neemt de speling geleidelijk toe. Zodra de radiale speling groter is dan 0,15 mm (wat ongeveer 2 à 3 keer de initiële speling van 0,05 à 0,08 mm is), moet het lager worden vervangen om verlies aan precisie en verhoogde impactbelastingen op aangrenzende componenten te voorkomen. Deze meetbare slijtageprogressie maakt gepland onderhoud mogelijk, waardoor ongeplande stilstand wordt verminderd.

Veelgestelde vragen (FAQ)

Vraag 1: Wat betekent de aanduiding "SIZJ12" in termen van lagertype en -grootte?

De "SI" prefix indicates a steel-on-steel spherical plain bearing with a female thread. "ZJ" is a series code for inch-dimensioned rod ends, and "12" refers to the nominal bore size in sixteenths of an inch—in this case, 12/16 = 0.750 inch, although the actual bore is 0.500 inch for this design (the code can sometimes reflect outer ring size; always verify dimensions). The SIZJ12 has a 1/2-20 UNF female thread and is designed for heavy-duty applications.

Vraag 2: Kan de SIZJ12 worden gebruikt in onderwater- of zeer corrosieve omgevingen?

Nee, de standaard SIZJ12 is gemaakt van koolstofstaal en is niet corrosiebestendig. Voor maritieme of chemische omgevingen moeten varianten van roestvrij staal of corrosiecoating worden gespecificeerd. Als alternatief kan een externe afdichting of een beschermende hoes worden gebruikt om het lager tegen vocht te beschermen, maar de voorkeursoplossing is om van meet af aan een lager met corrosiebestendig materiaal te kiezen.

Vraag 3: Wat is het verschil tussen SIZJ12 en SILZJ12?

De primary difference is the thread direction. SIZJ12 has a right-hand (standard) thread, while SILZJ12 has a left-hand thread. The SILZJ12 is used in applications where turnbuckle-style adjustments are needed, allowing two rod ends to be threaded onto a central rod to adjust its length without disassembling the connection.

Vraag 4: Hoe gaat de SIZJ12 om met schokbelastingen die veel voorkomen bij bouwmachines?

De SIZJ12's high static load rating (≈36 kN) provides a significant safety margin against instantaneous shock loads. The steel-on-steel construction and hardened surfaces allow the bearing to absorb impact energy without fracturing or deforming, making it well-suited for the cyclic impact loads encountered in excavator and loader linkages.

Vraag 5: Is de SIZJ12 geschikt voor rotatietoepassingen met hoge snelheid?

Nee, stangkoplagers zijn in de eerste plaats ontworpen voor oscillerende of kantelende bewegingen, niet voor continue rotatie. De glijsnelheid bij een gewrichtslager moet in de regel onder de 2 m/s worden gehouden. Voor rotatietoepassingen bij hoge snelheden zou een conventioneel wentellager geschikter zijn.

Vraag 6: Welke smering wordt aanbevolen voor de SIZJ12 bij hoge temperaturen?

Voor temperaturen tot 120°C is een standaard EP-vet op lithiumbasis acceptabel. Voor temperaturen tussen 120°C en 200°C wordt een synthetisch vet met een polyurea- of PTFE-verdikkingsmiddel en een hoogviskeuze basisolie aanbevolen. Boven 200°C moeten vaste smeermiddelen zoals MoS2 of grafiet rechtstreeks op de glijoppervlakken worden aangebracht.
