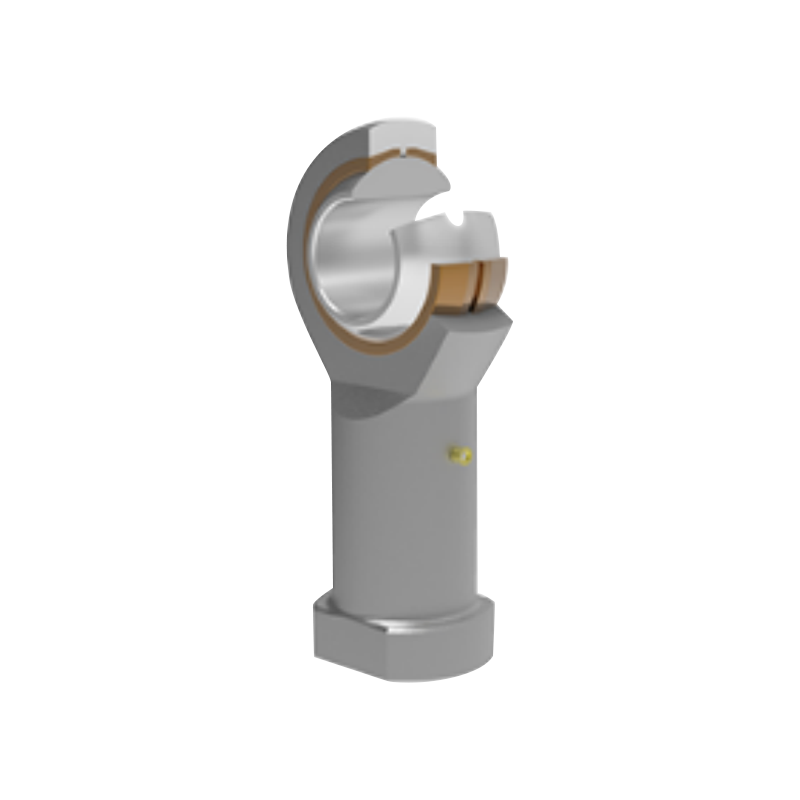

SIZP zinkgecoat precisie-stangkoplager

De sferische glijlagers uit de SIZP-serie zijn gemaakt van koolstofstaal met een gegalvaniseerde afwerking en bieden uitstekende corrosieweerstand. De glijvlakken zijn voorzien van bronzen liners, waardoor de slijtvastheid en levensduur aanzienlijk worden verbeterd. De binnenring is gemaakt van hoogwaardig lagerstaal, gehard en hardverchroomd, wat superieure hardheid en duurzaamheid biedt. Behalve modellen met een boringdiameter van minder dan 6,35 mm ondersteunen alle andere modellen bekersmering om een efficiënte werking op de lange termijn te garanderen.

Neem contact met ons op

VOORV：SABP-smering compatibel lager met hoge stijfheid VOLGENDE：SAZP drijfstangeindlager

Beschrijving
Specificaties
Neem contact met ons op

Temperatuurbereik
Geschikt voor temperaturen van -50℃ tot 150℃, aanpasbaar aan verschillende extreme omgevingsomstandigheden.

Smeringsinstructies
·Modellen met een boringdiameter van minder dan 6,35 mm worden niet gesmeerd.
·Voor andere modellen wordt bekersmering ondersteund om wrijving te verminderen en de levensduur te verlengen.

Aanpassingsopties
· Stangkoplagers met verschillende draadnauwkeurigheden kunnen worden geleverd volgens de eisen van de klant om ervoor te zorgen dat de precisie-eisen voldoen aan specifieke toepassingen.
· Roestvast staal kan worden gebruikt voor het stangkoplichaam en de binnenring, geschikt voor zeer corrosieve omgevingen. Het modelnummer is gemarkeerd met een "X", bijvoorbeeld SIZP…S/X.

Linkse draadmarkering
Als een versie met linkse schroefdraad vereist is, moet het modelnummer gemarkeerd zijn met "L" of "LH". Bijvoorbeeld: SILZP12S 1/2-20UNF-2B LH, voor nauwkeurige identificatie.

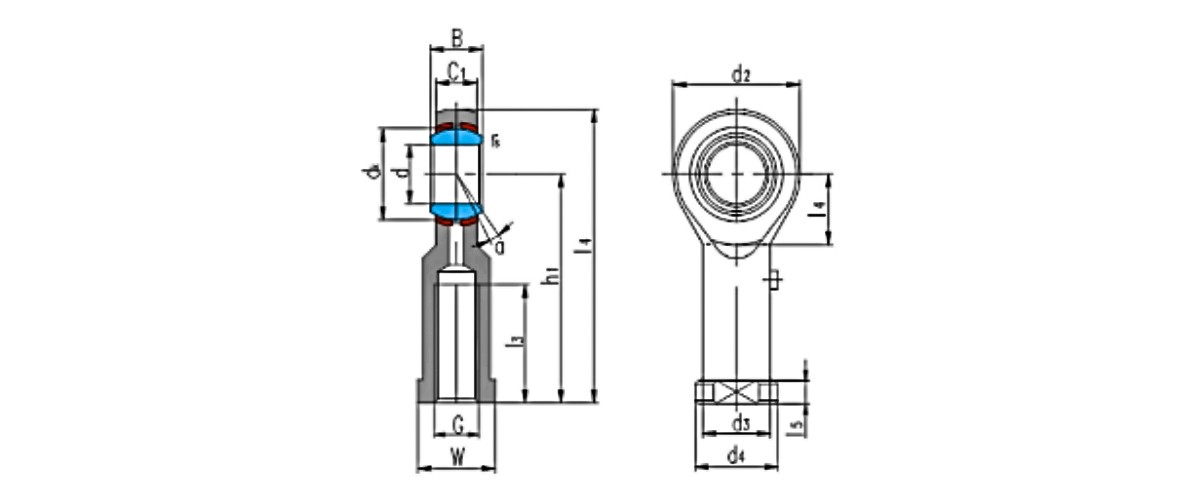

Lager nummer	Afmetingen mm/inch																Laad beoordelingen kN		Gewicht kg
Lager nummer	d	B	dₖ	C₁ maximaal	d₂	G UNF-2B	h₁	ik₃ min	ik₄	ik₅	ik₇	W	d₃	d₄	rₛ min	α° ≈	Dynamisch	Statisch	Gewicht kg
SIZP4S 1)	4.83	7.92	11.1	6.35	15.88	10-32	26.97	14.27	34.93	4.75	9	7.92	7.54	10.31	0.3	10	3.4	4.6	0.015
SIZP4S 1)	0.19	0.312	0.437	0.25	0.625	10-32	1.082	0.582	1.375	0.187	0.354	0.312	0.297	0.408	0.012	10	3.4	4.6	0.015
SIZP6S 1)	6.35	9.53	12.7	7.14	19.05	1/4-28	33.32	19.05	42.85	4.75	10.5	9.53	9.15	11.91	0.3	13	4.5	7.7	0.025
SIZP6S 1)	0.25	0.375	0.5	0.281	0.75	1/4-28	1.312	0.75	1.887	0.187	0.413	0.375	0.36	0.469	0.012	13	4.5	7.7	0.025
SIZP7S	7.94	11.10	15.88	8.74	22.23	5/16-24	34.93	19.05	46.02	4.75	11.7	11.1	10.72	12.70	0.3	10	6.9	8.4	0.036
SIZP7S	0.3125	0.437	0.625	0.344	0.875	5/16-24	1.375	0.75	1.812	0.187	0.481	0.437	0.422	0.5	0.012	10	6.9	8.4	0.036
SIZP9S	9.53	12.70	18.26	10.31	25.40	3/8-24	41.28	23.80	53.98	6.35	12.3	14.27	13.89	17.45	0.6	9	9.4	10	0.061
SIZP9S	0.375	0.5	0.719	0.408	1	3/8-24	1.625	0.937	2.125	0.25	0.484	0.582	0.547	0.887	0.024	9	9.4	10	0.061
SIZP11S	11.11	14.27	20.62	11.1	28.58	7/16-20	46.02	26.97	80.33	6.35	14	15.88	15.49	19.05	0.6	11	11	13	0.081
SIZP11S	0.4375	0.562	0.812	0.437	1.125	7/16-20	1.812	1.082	2.375	0.25	0.551	0.625	0.81	0.75	0.024	11	11	13	0.081
MAAT12S	12.7	15.88	23.81	12.7	33.32	1/2-20	53.98	30.15	70.64	6.35	16.2	19.05	18.67	22.23	0.6	9	15	19	0.133
MAAT12S	0.5	0.625	0.937	0.5	.312	1/2-20	2.125	1.187	2.781	0.25	0.638	0.75	0.735	0.875	0.024	9	15	19	0.133
MAAT15S	15.88	19.05	28.58	14.27	38.10	5/8-18	63.50	38.10	82.55	7.92	18.2	22.23	21.84	25.40	0.6	11	20	21	0.190
MAAT15S	0.625	0.75	1.125	0.562	1.5	5/8-18	2.5	1.5	3.25	0.312	0.717	0.875	0.86	1	0.024	11	20	21	0.190
MAAT19S	19.05	22.23	33.32	17.45	44.45	3/4-16	73.03	44.45	95.25	7.92	20.9	25.4	25.02	28.58	0.6	10	29	29	0.285
MAAT19S	0.75	0.875	1.312	0.687	1.75	3/4-16	2.875	1.75	3.75	0.312	0.823	1	0.985	1.125	0.024	10	29	29	0.285
MAAT25S	25.40	34.93	47.63	25.40	89.85	5/4-12	104.78	53.98	139.70	11.10	33.1	38.1	37.72	44.45	0.6	14	60	101	1.00
MAAT25S	1	1.375	1.875	1	2.75	5/4-12	4.125	2.125	5.5	0.437	1.303	1.5	1.485	1.75	0.024	14	60	101	1.00
