SX dun profiel precisielager

SX-precisielagers van het dunne type hebben een ultradun ontwerp, met een kleinere dwarsdoorsnede in vergelijking met lagers van het RB-type, terwijl dezelfde tapdiameter behouden blijft. Omdat dit ultradunne ontwerp noch de binnen- noch de buitenring montagegaten heeft, waardoor voor de installatie flenzen en steunzittingen nodig zijn. Ze worden meestal gebruikt in toepassingen waarbij rotatie van de binnenring vereist is.

Neem contact met ons op

VORIGE:CRBH ultradun precisielager VOLGENDE:RAU geïntegreerde kruisroller

Beschrijving
Specificaties
Neem contact met ons op

Productvoordelen
Kruisrollers uit de SX-serie zijn een speciaal type pils met een wezenlijke binnenring en een roterende buitenring. De rollen zijn kruislings geplaatst, waardoor ze bestand zijn tegen belastingen in alle richtingen. Vergeleken met traditionele modellen wordt hun stijfheid 3-4 keer groter. De binnen- of buitenring bestaat uit twee delen en de lagerspeling is verstelbaar. Zelfs onder voorbelasting kunnen rotatiebewegingen met hoge precisie worden bereikt. Ze beschikken over hoge precisie, hoge stijfheid, hoog draagvermogen en kleine afmetingen. Ze worden vaak gebruikt als sferische glijlagers in industriële robots en bieden een 3-4 keer hogere stijfheid dan traditionele modellen.

Producteigenschappen
Zeer nauwkeurige lagers met hoge stijfheid en dunwandig dwarsdoorsnedeontwerp

Waar kunnen lagers voor gebruikt worden?
· Robotica: Gebruikt in verbindingen en roterende delen van robotarmen die nauwkeurige beweging roterende.
·CNC-werktuigmachines: Precisie en draagvermogen zijn van cruciaal belang bij draaitafel- en spiltoepassingen.
· Medische hulpmiddelen: Bij dergelijke chirurgische robots en beeldapparatuur zijn soepele en nauwkeurige beweging vereist.
·Optische instrumenten: Stabiele positionering is van cruciaal belang bij uiterst nauwkeurige apparatuur zoals telescopen en microscopen.
· Lucht- en ruimtevaartcomponenten: Gebruikt in vluchtcontrolesystemen en satellietmechanismen die hoge betrouwbaarheid en precisie voorkomen.

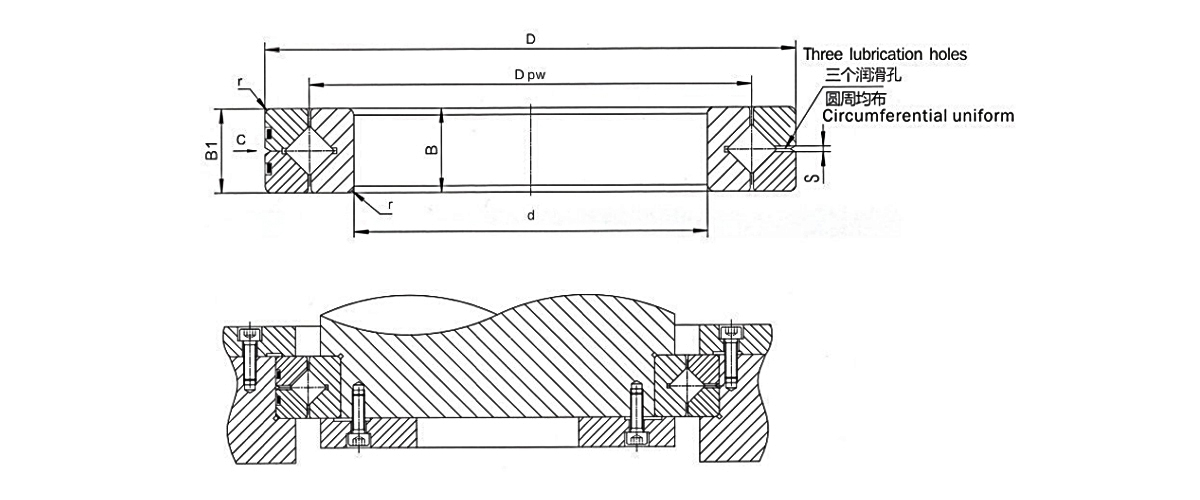

Lagertype	Afmeting						Basisbelasting (axiaal)		Basisbelasting (radiaal)		Gewicht
	Binnendiameter	Buitendiameter	Diameter van de rolsteek	Hoog	Olie gaten	Afschuiving	Ca	Coa	Cr	Kor	Gewicht
	d	D	Dpw	B B1	S	min	KN	KN	KN	KN	kg
SX011814	70	90	80	10	1.2	0.6	18	60	12	30	0.3
SX011818	90	115	102	13	1.2	1	26	96	17	47	0.4
SX011820	100	125	112	13	1.2	1	28	106	18	52	0.5
SX011824	120	150	135	16	1.5	1	41	153	26	75	0.8
SX011828	140	175	157	18	1.5	1.1	64	237	41	116	1.1
SX011832	160	200	180	20	1.5	1.1	69	272	44	133	1.7
SX011836	180	225	202	22	2	1.1	98	381	63	187	2.3
SX011840	200	250	225	24	2	1.5	106	425	68	208	3.1
SX011848	240	300	270	28	2	2	149	612	95	300	5.3
SX011860	300	380	340	38	2.5	2.1	245	1027	156	504	12
SX011868	340	420	380	38	2.5	2.1	265	1148	167	563	13.5
SX011880	400	500	450	46	2.5	2.1	385	1699	244	833	24
SX0118/500	500	620	560	56	2.5	3	560	2538	355	1244	44
