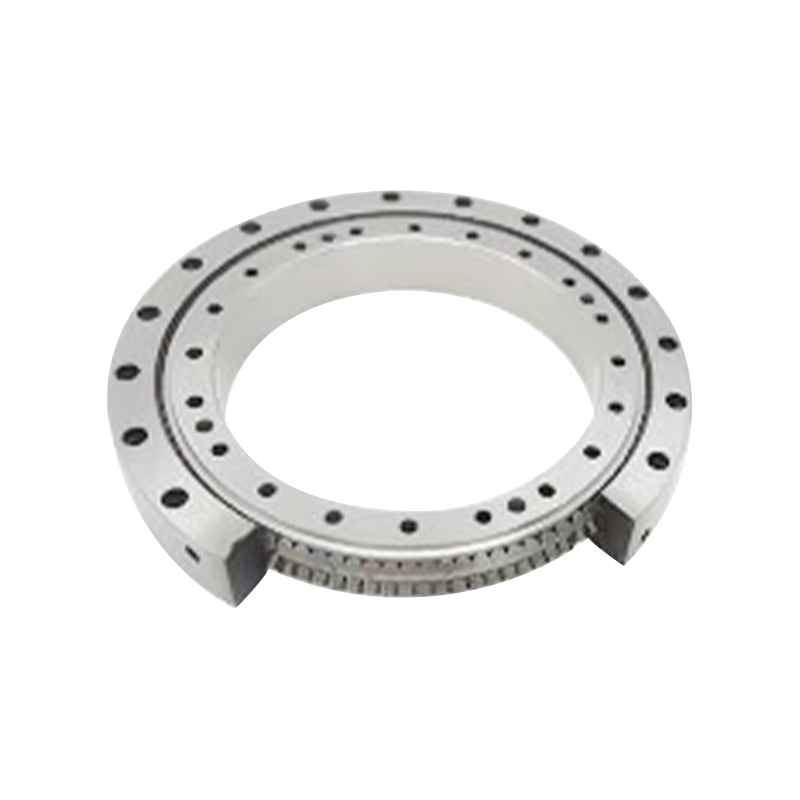

RW hoogwaardig kruisrollager

RW hoogwaardige gekruiste rollagers (geïntegreerde binnen- en buitenringen, met montagegaten)

Het gekruiste rollator van het RW-type heeft een geïntegreerde binnen- en buitenringconstructie, waardoor een hoge stijfheid van de componenten wordt bereikt. Op zowel de binnen- als de buitenring zijn montageboutgaten aangebracht; hun afmetingen en hoeveelheden zijn flexibel om de vervorming van het roloppervlak tijdens de installatie effectief te verminderen, waardoor stabiele rotatieprestaties gegarandeerd worden. Bovendien voldoet dit product, door de bewerkingsprecisie te verbeteren, aan hoge eisen voor rotatienauwkeurigheid.

Neem contact met ons op

VORIGE:CRBT Lichtgewicht roterend gewrichtslager VOLGENDE:Precisie harmonisch verlooplager

Beschrijving
Specificaties
Neem contact met ons op

Dragende eigenschappen:
·Miniaturisatie en hoge stijfheid: Rollen met een kleine diameter, geplaatst in een dubbele rij configuratie met intervallen van 45°, bereiken miniaturisatie en hoge stijfheid.
·Hoge rotatienauwkeurigheid: De geïntegreerde binnen- en buitenringstructuur maakt een uiterst nauwkeurige rotatiebeweging mogelijk.
·Gereduceerde installatietijd: Montagegaten op zowel de binnen- als de buitenring flexibele directe bevestiging, waardoor de installatietijd voor assen en steunbehuizingen aanzienlijk wordt verkort.

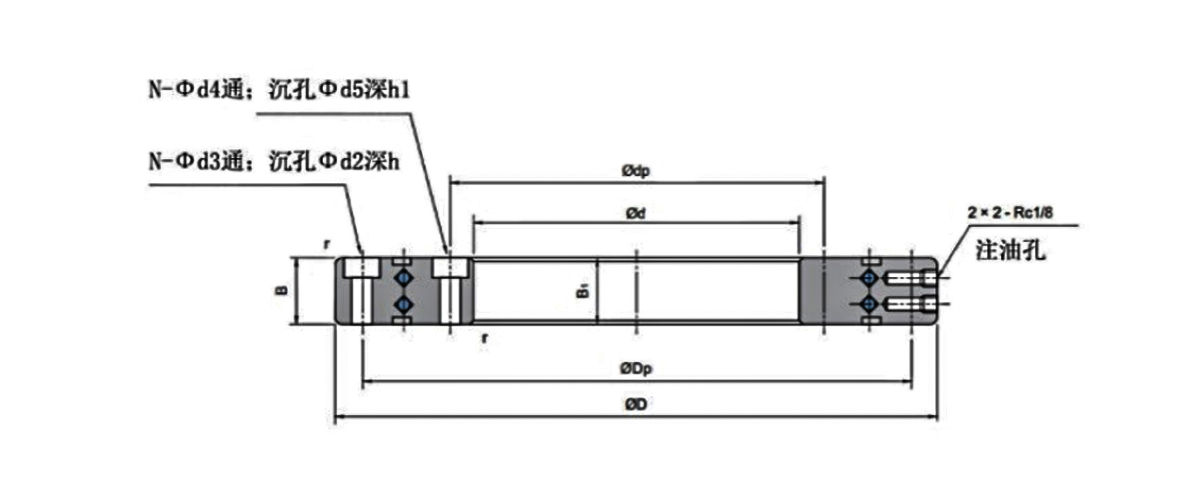

Lagertype	voornaamste afmetingen				Relatie tussen de montagegaten				Schouder afmetingen		Basisbelasting (radiaal)		Gewicht
	d	D	B	B1	dp	Binnenring montage gaten	Dp	Buitenste ning montage gaten	ds	Dh	Cr	Kor	Gewicht
	mm				dp	Binnenring montage gaten	Dp	Buitenste ning montage gaten	mm	mm	KN	KN	kg
Rw145	100	185	20	20	115	12-Φ4.6 vervolg gat, Φ8.5 verzinkdiepte15	170	12-φ4,6 voortgezet gat, Φ8,5 verzinkdiepte15	135	150	24.6	59.3	2.70
RW164	120	210	30	30	138	12-φ6 doorgegaan gat, φ10 verzinkdiepte 22,5	182	12-φ6 doorgegaan gat, φ10 verzinkdiepte 22,5 °	157	173	48.6	112	4.90
RW195	150	240	30	30	168	16-φ6 doorgegaan gat, φ10 verzinkdiepte 22,5	222	16-φ6 doorgegaan gat, φ10 verzinkdiepte 22,5	187	203	54.1	136	5.70
RW228	160	295	35	35	184	24-φ7 doorgegaan gat, Φ11 verzinkdiepte 24,5	270	24-φ7 doorgegaan gat, Φ11 verzinkdiepte 24,5	220	240	59.3	161	12.00
RW230	180	280	40	40	200	20-φ6 ging gat, Φ10 verzinkdiepte30	260	20-φ6 doorgegaan gat, φ10 verzinkdiepte30	217	245	87	215	9.90
RW250	200	300	40	40	220	20-φ6 doorgegaan gat, φ10 verzinkdiepte30	280	20-Φ6 ging gat, Φ10 verzinkdiepte30	237	265	89.7	231	11.00
RW297	210	380	40	40	240	24-φ9,3 vervolg gat, ①14,5 verzinkdiepte 28	350	24-φ9,3 vervolg gat, φ14,5 verzinkdiepte 28	285	315	101	288	22.00
RW323	260	385	50	50	282	24-φ7 ging gat, Φ12 verzinkdiepte38	363	24-Φ7 ging gat, Φ12 verzinkdiepte38	302	343	168	422	24.00
RW388	325	450	50	50	347	30-φ9,3 vervolg gat, φ14,5 verzinkdiepte 9"	428	30-φ9,3 voortgezet gat, ①14,5 verzinkdiepte9	367	408	199	558	29.00
RW445	350	540	50	50	384	32-φ9.3 voortgezet gat, φ14.5verzinkdiepte35	505	32-φ9.3 voortgezet gat, φ14.5verzinkdiepte35°	425	465	216	652	47.00
RW463	395	525	50	50	418	36-φ10 doorgegaan gat, φ15 verzinkdiepte9	502	36-φ10 doorgegaan gat, ①15 verzinkdiepte9	440	480	208	634	31.00
RW530	460	600	50	50	486	40-Φ10 doorgegaan gat, Φ15verzinkdiepte9	574	40-φ10 doorgegaan gat, φ15 verzinkdiepte9	510	550	233	771	40.00
RW665	580	750	60	60	610	32-φ12 ging gat, φ18 verzinkdiepte11	720	32-φ12 ging gat, φ18 verzinkdiepte11	640	690	314	902	92.00
RW760	650	870	60	60	690	32-φ14 doorgegaan gat, φ20 verzinkdiepte13	830	32-φ14 doorgegaan gat, φ20 verzinkdiepte13	735	785	336	1030	138.00
