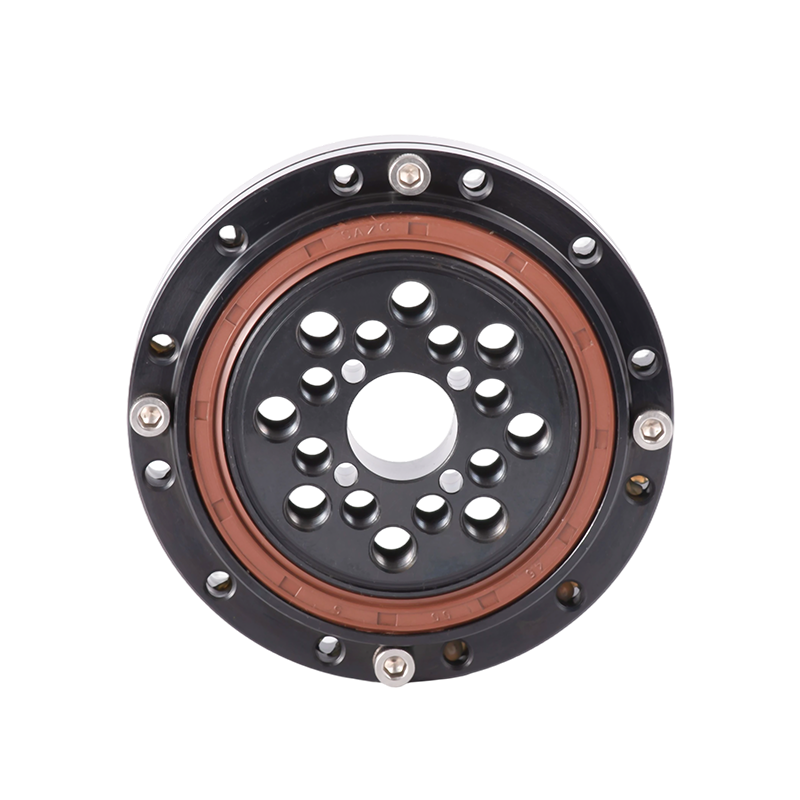

Precisie harmonisch verlooplager

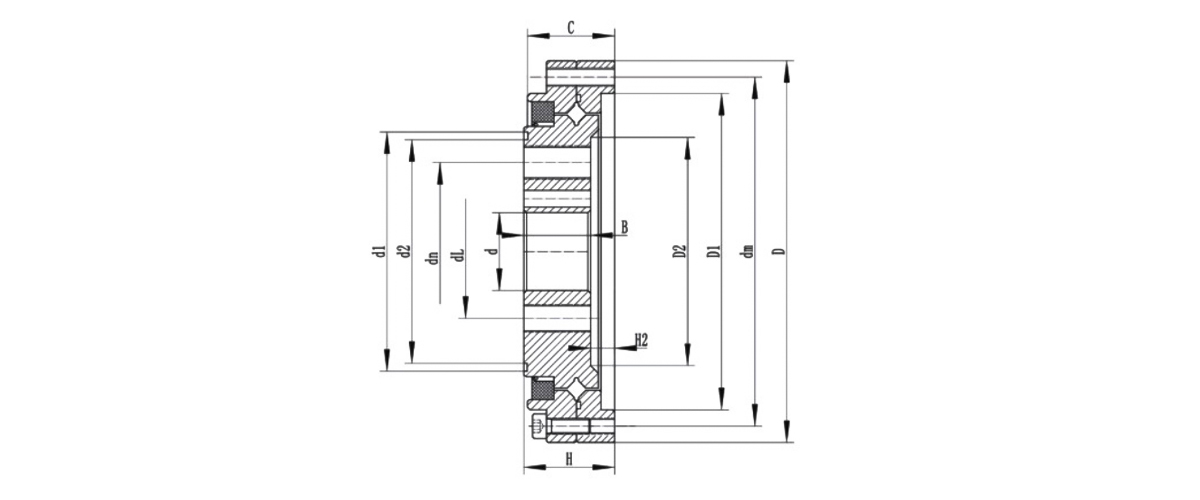

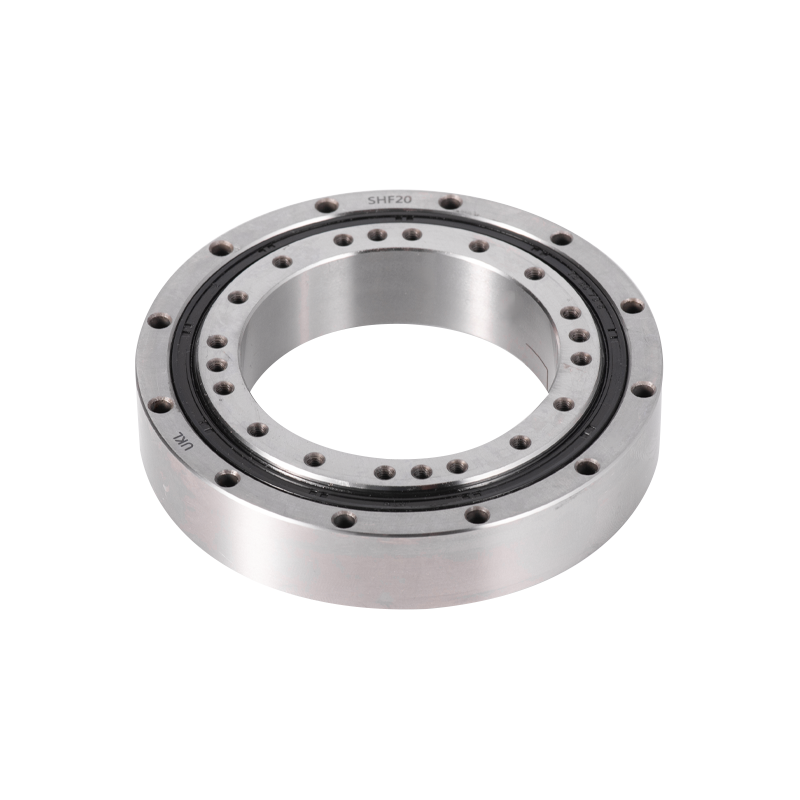

Een harmonisch verloopstuk bestaat hoofdzakelijk uit drie basiscomponenten: een harmonische generator, een buiging en een stijf wiel. Het bevat ook een star lager (meestal een gekruist rollager) en een flexibel lager (dunwandig diepgroefkogellager).

De binnenboring van het flexibele lager past in de buitenring van een elliptische nok. De buitenring ondergaat elastische vervorming door rollende kogels en past in de binnendiameter van de opening van de buiging. De buitenomtrek van de opening van de buiging is machinaal bewerkt met tanden die ingrijpen in de tanden van het stijve wiel. Omdat het starre wiel meer tanden heeft dan de buiging, grijpen ze in op de lange as en ontkoppelen ze op de korte as. De onderkant van het buigstuk is aan het uitgangsuiteinde bevestigd, terwijl het stijve lager aan het uitgangsuiteinde van het verloopstuk is geïnstalleerd voor externe aansluiting.

Harmonische reductoren worden veel gebruikt in industrieën zoals robotica, werktuigmachines en ruimtevaart. Ze vereisen een extreem hoge precisie, stijfheid en draagvermogen, waardoor strenge normen worden opgelegd aan de bewerkings- en montageprecisie van alle componenten, met name de lagerprestaties.

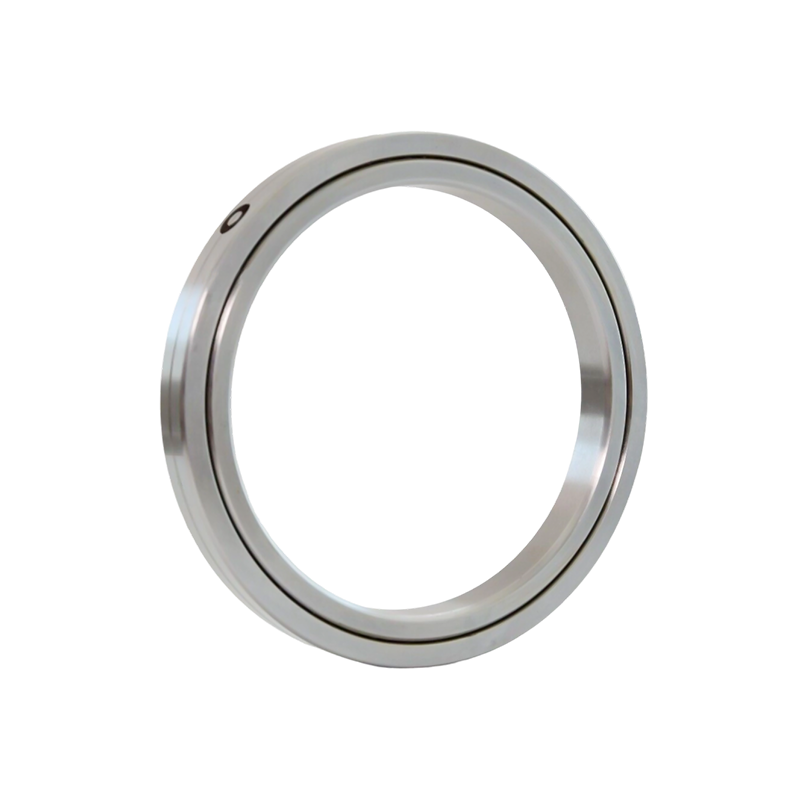

Voor starre lagers zijn de belangrijkste indicatoren stijfheid, betrouwbaarheid en rotatienauwkeurigheid. Voorbelasting wordt doorgaans vóór verzending toegepast om de stijfheid te garanderen. Voor flexibele lagers is de maximale radiale vervorming de belangrijkste prestatieparameter.
