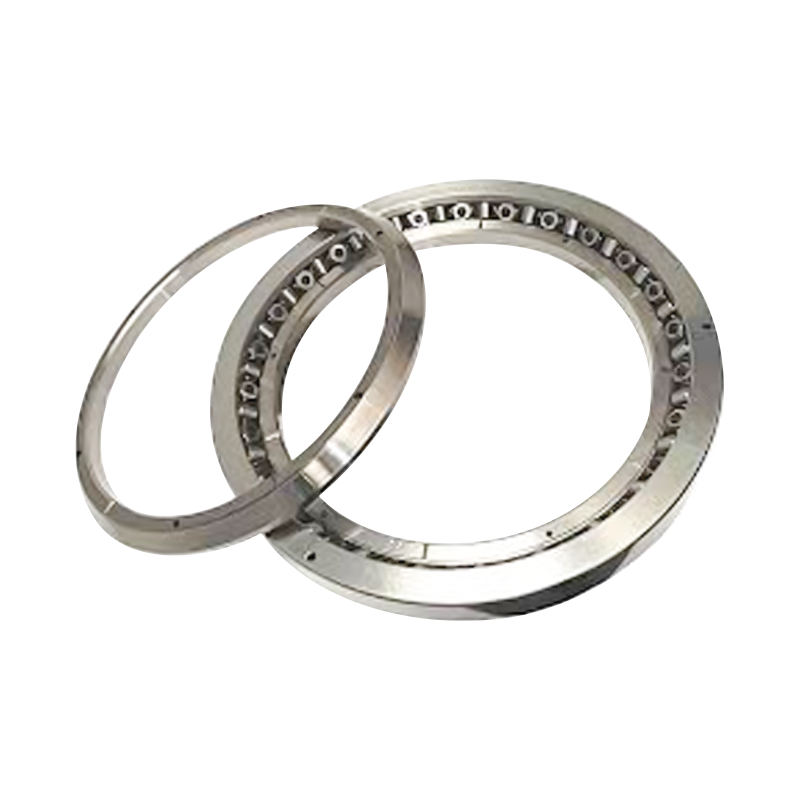

JXR-type (gekruist kegellager)

Thuis / Lager / Robotlagers / JXR-type (gekruist kegellager)

JXR-type (gekruist kegellager)

Dit lager is voorzien van twee sets loopbanen en rollen die in een rechte hoek zijn gecombineerd, waarbij de rollen in een afwisselend, kriskras patroon zijn gerangschikt. De dwarsdoorsnedehoogte van het lager is vergelijkbaar met die van een lagerconstructie met één rij, waardoor installatieruimte en behuizingsmateriaal worden bespaard. De grote conische hoek en het taps toelopende geometrische ontwerp zorgen ervoor dat het totale lagersysteem effectief een overspanning kan beheren die meerdere malen de breedte van het lager zelf is. De gekruiste kegelrollen zijn in staat hoge kantelmomenten (kantelmoment) op te vangen.

Contact Us Neem contact met ons op
VOORV：RA-type (buitenring gesegmenteerd, binnenring voor rotatie) VOLGENDE：RB2508 Robot gekruist rollager
  • Beschrijving
  • Specificaties
  • Neem contact met ons op

Structurele kenmerken
Het JXR-type biedt een compacte structuur, hoge stijfheid en hoge precisie. Het kan tegelijkertijd radiale belasting, axiale belasting en kantelmoment (kantelmoment) dragen. Bovendien beschikt het over de voordelen van een hoge rotatiesnelheid en een besparing van ruimte en materiaal. Deze kenmerken maken het een ideale keuze voor precisietoepassingen zoals verticale slijpmachines met hoge snelheid, draaitafels voor werktuigmachines en industriële robots.

Toepassingsbereik
Geschikt voor gebruik in gereedschapswerktuigen, waaronder verticale boormachines en slijpmachinetafels, precisie-ronde indexeertafels, grote rolsystemen, draaitafels (roterende platforms) en industriële robots.

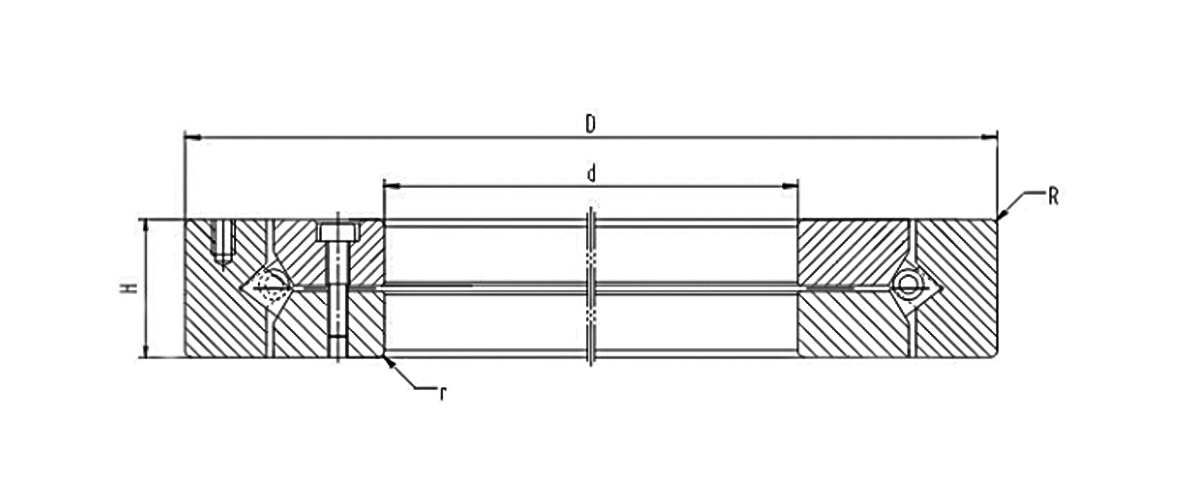

Lagertype Binnendiameter Buitendiameter Breedte Afschuining Basisbelastingswaarde (radiaal) Basisbelasting (axiaal) Beperkte snelheid Gewicht
d D H R KN KN omw/min kg
JXR637050 300 400 37 1.5 63 80.1 720 13
JXR652050 310 425 45 2.5 82.2 102 640 20
JXR699050 370 495 50 3.0 93.6 119 600 30
XR496051 203.2 279.4 31.75 1.5 51.3 61.6 800 6.5
XR678052 330.2 457.2 63.5 3.3 100 123 620 35
XR766051 457.2 609.6 63.5 3.3 141 178 520 51
XR820060 580 760 80 6.4 215 234 300 100
XR855053 685.8 914.4 79.375 3.3 270 344 260 150
XR882055 901.7 1117.6 82.55 3.3 300 396 200 185
XR889058 1028.7 1327.15 109.22 3.3 405 534 160 400
XR897051 1549.4 1828.8 101.6 3.3 518 699 80 500
[#invoer#]
