Een 2206 AV Nilos Ring installeren (stapsgewijze handleiding)

Om de 2206 AV Nilos Ring, plaats deze zo dat de bolle (open) zijde naar de lagerloopring wijst. De ring moet vlak tegen de buitenring van het lager liggen. De 2206 AV Nilos-ring heeft een ontwerpspeling c = 0,3 mm die vrij moet blijven van vervorming. Gebruik een platte drevel of een pers met gelijkmatige kracht rond de omtrek – sla nooit rechtstreeks op de afdichting.

Wat maakt de 2206 AV Nilos-ring eners

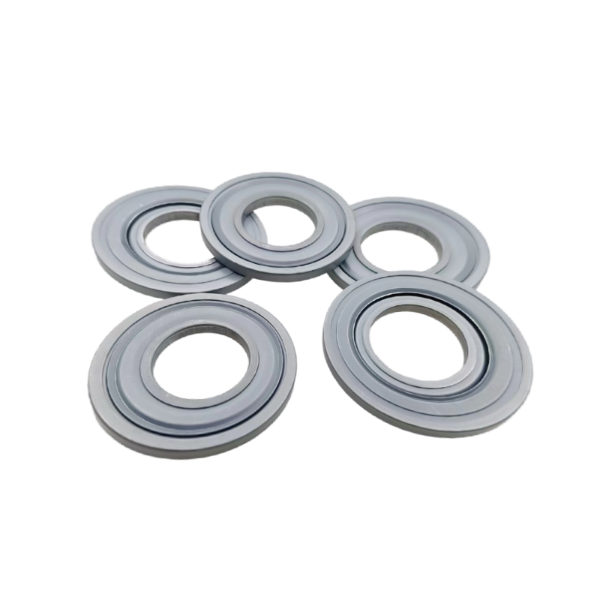

De 2206 AV Nilos-ring is een metalen precisie-labyrintafdichting, geen rubberen lipafdichting. Het bestaat uit een gevormde stalen ring met een specifieke geometrie. Volgens standaardafmetingen heeft deze Nilos-ring een binnendiameter (d) van 30 mm, buitendiameter (D) van 56,2 mm, breedte (a) van 44 mm en liphoogte (i) van 2,5 mm. De staaldikte (c) bedraagt ​​0,3 mm. Dit stijve ontwerp creëert een contactloos labyrint dat vet vasthoudt en tegelijkertijd vrije rotatie mogelijk maakt, in tegenstelling tot rubberen afdichtingen die wrijving en slijtage veroorzaken.

Stapsgewijze installatie van de 2206 AV Nilos-ring

1. Inspecteer de lager- en behuizingsboring

Controleer voordat u de 2206 AV Nilos-ring installeert of de buitenring van het lager en de schouder van de behuizing schoon, droog en braamvrij zijn. Elk deeltje groter dan 0,05 mm kan de Nilos-ring optillen, waardoor de precieze speling van 0,3 mm wordt vernietigd.

2. Identificeer de juiste richting

Houd de 2206 AV Nilos-ring vast met de open zijde (de zijde met een zichtbare groef of uitsparing) naar de binnenring van het lager gericht. De vlakkere, gesloten kant moet naar buiten wijzen. Als u deze Nilos-ring achterstevoren installeert, wordt vuil tegen het lager vastgehouden, waardoor snelle slijtage ontstaat.

3. Oefen een gelijkmatige druk uit

Gebruik een aspers of hydraulische pers met een platte huls die alleen contact maakt met de buitenrand van de 2206 AV Nilos-ring. De aanbevolen zitkracht bedraagt ​​1,5 – 3,0 kN. Als er geen pers beschikbaar is, gebruik dan een hamer met zacht oppervlak en een buisvormige drevel die overeenkomt met de buitendiameter (56,2 mm). Tik in een sterpatroon – 6 tot 8 lichte tikken – om kantelen te voorkomen.

4. Controleer de uiteindelijke speling en uitlijning

Na het plaatsen van de 2206 AV Nilos-ring moet de radiale opening tussen de ring en de binnenring van het lager 0,2 – 0,4 mm bedragen. Gebruik een voelermaat op vier punten (0°, 90°, 180°, 270°). Een variatie groter dan 0,1 mm duidt op een verkeerde uitlijning. De axiale speling (c) moet op de ontworpen 0,3 mm blijven – elke reductie betekent dat de Nilos-ring vervormd raakt.

Kritieke afmetingen voor de 2206 AV Nilos-ring

Nauwkeurige installatie van deze Nilos-ring is afhankelijk van het afstemmen van de afdichting op de lagerafmetingen. Hieronder staan de belangrijkste toleranties:

• Binnendiameter (d) : 30,0 mm ±0,1 mm
• Buitendiameter (D) : 56,2 mm 0,1 / -0,0 mm
• Breedte (a) : 44,0 mm ±0,2 mm
• Liphoogte (i) : 2,5 mm ±0,05 mm
• Metaaldikte (c) : 0,3 mm ±0,02 mm

Afwijkingen buiten deze toleranties zullen het lager blokkeren (als de Nilos-ring te strak zit) of het binnendringen van verontreiniging toestaan (als het te los zit). Meet altijd vóór installatie.

Veelgemaakte fouten bij het installeren van een Nilos-ring

• Omgekeerde oriëntatie : De 2206 AV Nilos Ring kan geen vuil verwijderen als het achterstevoren is geïnstalleerd. Er ontsnapt vet naar binnen 50–100 uur in plaats van duizenden uren te duren.
• Te vast aandraaien of direct hameren : Vervorming verandert de c = 0,3 mm speling tot bijna nul. De Nilos-ring wrijft over de binnenring en veroorzaakt binnen enkele minuten na gebruik hitte en geluid.
• Excentrieke zitplaatsen : De ene kant van de Nilos-ring zit dieper dan de andere. Hierdoor ontstaat een variabele opening (0,1 mm tot 0,5 mm), waardoor deeltjes groter dan 0,1 mm mogelijk zijn 150 µm om het lager binnen te gaan.
• Een ondermaatse drift gebruiken : Een afwijking kleiner dan 56,2 mm concentreert de kracht op de lip van de Nilos-ring, waardoor het delicate labyrintprofiel permanent wordt vervormd.

Vermijd deze fouten door een persgereedschap van de juiste maat te gebruiken (contactdiameter = 56,2 mm ) en controleer de oriëntatie nogmaals voordat u de stoel plaatst 2206 AV Nilos Ring .

Hoe u een succesvolle Nilos-ringinstallatie kunt bevestigen

Na het indrukken van de 2206 AV Nilos Ring in de behuizing is geplaatst, voert u twee snelle verificatiecontroles uit:

• Rotatietest : Draai de binnenring van het lager met de hand. Het moet draaien soepel en zonder schrapend geluid . Elke weerstand betekent dat de Nilos-ring het roterende deel raakt.
• Controle van de zitplaats : De outer edge of the 2206 AV Nilos Ring zou moeten zijn vlak of verzonken tot 0,1 mm onder het huisvlak. Een uitsteeksel groter dan 0,2 mm duidt op onvolledige plaatsing.

Als aan beide voorwaarden wordt voldaan, zorgt deze Nilos-ring voor het beoogde labyrinteffect: het vasthouden van vet en het tegenhouden van grof stof (deeltjes <30 µm zijn over het algemeen onschadelijk).

Benodigd gereedschap voor het installeren van de 2206 AV Nilos Ring

• Aspers of hydraulische pers (aanbevolen kracht: 1,5 – 3,0 kN )
• Platte, buisvormige drijver met binnendiameter >30 mm en buitendiameter 56,2 mm
• Voelermaatset (0,05 mm tot 1,0 mm)
• Schone, pluisvrije doek en isopropylalcohol
• Digitale schuifmaat (om te verifiëren d=30 mm and D=56,2 mm vóór installatie)

Het gebruik van het juiste gereedschap voorkomt vervorming en zorgt voor de 0,3 mm de ontwerpspeling van de Nilos-ring blijft behouden.

Veelgestelde vragen over de 2206 AV Nilos Ring

Kan de 2206 AV Nilos Ring na verwijdering opnieuw worden gebruikt?

Nee. De 2206 AV Nilos Ring is een nauwkeurig gevormd metalen onderdeel dat tijdens het persen licht vervormt. Bij verwijdering verandert vrijwel altijd de c=0,3 mm dikte of ontstaat er vlakke plekken op het labyrintprofiel. Gebruik altijd een nieuwe Nilos-ring voor een betrouwbare afdichting.

Welke behuizingsboring is nodig voor deze Nilos-ring?

De 2206 AV Nilos Ring vereist een behuizingsboring van 56,2 mm H7-tolerantie (typisch 56,2 0,03 / -0,0 mm). Een boring groter dan 56,25 mm zorgt ervoor dat de Nilos-ring niet vastzit – deze kan gaan draaien of eruit vallen. Als de boring versleten is, gebruik dan een bevestigingsmiddel dat is gespecificeerd voor metalen afdichtingen of vervang de behuizing.

Moet er vóór installatie smeermiddel op de Nilos-ring worden aangebracht?

Smeer de behuizingsboring en de buitenrand van de 2206 AV Nilos Ring lichtjes in met een dun vet (bijv. NLGI 2). Zorg ervoor dat er geen vet in de labyrintgroef van de Nilos-ring terechtkomt; dit kan schurend stof aantrekken. De binnenspeling c = 0,3 mm moet droog blijven om als een echt labyrint te kunnen functioneren.

Hoe verhoudt een Nilos-ring zich tot een rubberen afdichtring?

In tegenstelling tot rubberen afdichtingen die wrijving veroorzaken (weerstandskoppel van 0,1–0,3 Nm), is de 2206 AV Nilos-ring een contactloze metalen afdichting – hij voegt vrijwel geen wrijving toe. Rubberen afdichtingen falen boven de 100°C, terwijl deze Nilos-ring bestand is tegen 200°C. Een Nilos-ring kan echter niet zo effectief afdichten tegen vloeistoffen of zeer fijn stof (<10 µm) als een contactlipafdichting. Kies op basis van uw bedrijfsomstandigheden.

Prestatieverwachtingen na correcte Nilos-ringinstallatie

Wanneer de 2206 AV Nilos Ring correct is geïnstalleerd (open zijde richting lager, uniform 0,3 mm speling, geen vervorming), zal het lager het volgende bereiken:

• Vet vasthouden: >95% origineel vet na 2000 uur bij gematigde snelheden (3000 tpm).
• Uitsluiting van verontreinigende stoffen: Deeltjes groter dan 0,1 mm worden effectief geblokkeerd.
• Temperatuurstijging: Minder dan 10°C boven de omgevingstemperatuur dankzij het contactloze labyrintontwerp van de Nilos-ring.

Afwijkingen van de installatieprocedure veroorzaken voortijdige lageruitval binnen 50-200 uur. Behandel de 2206 AV Nilos Ring altijd als een precisieonderdeel – ga er voorzichtig mee om, installeer hem op de juiste manier en hij beschermt uw lager duizenden uren lang.
