Waarom blinkt het NU 309 cilindrische rollager uit in motor- en versnellingsbakontwerpen?

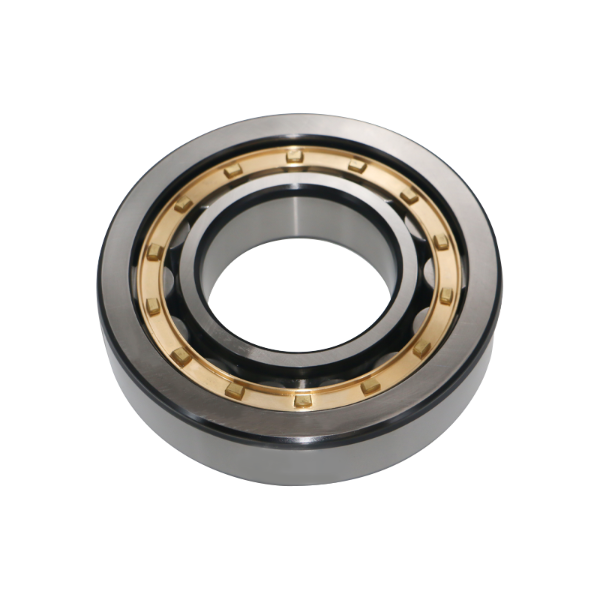

Belangrijkste conclusie: het NU 309-lager blinkt uit als een zwevend lager

Voor motor- en versnellingsbakontwerpen waarbij thermische uitzetting van de as een kritische zorg is, is de NU 309 lager biedt de meest betrouwbare oplossing. Het unieke ontwerp – een binnenring zonder flenzen – zorgt ervoor dat de as vrijelijk kan uitzetten of samentrekken in beide axiale richtingen zonder schadelijke interne belastingen te veroorzaken. Deze mogelijkheid maakt het NU 309 cilindrische rollager tot de voorkeurskeuze voor de zwevende/niet-positionerende positie in aandrijfsystemen met hoge snelheid en hoog vermogen, waardoor vroegtijdige lageruitval als gevolg van axiale thermische spanning direct wordt voorkomen.

Ingenieurs selecteren het NU 309-lager niet alleen vanwege het hoge radiale draagvermogen, maar ook vanwege deze specifieke, onmisbare functionaliteit. Het lost een fundamenteel mechanisch probleem op en zorgt voor operationele stabiliteit en een lange levensduur in toepassingen variërend van industriële versnellingsbakken tot grote elektromotoren.

Ontwerpanatomie: waarom geen flenzen op de binnenring?

Het bepalende kenmerk van een NU-stijl lager is dat de binnenring volledig vrij is van integrale flenzen. Beide flenzen bevinden zich op de buitenring en geleiden de rol- en kooiconstructie. Dit doelbewuste ontwerp levert twee cruciale technische voordelen op:

1. Onbeperkte axiale beweging
De as kan samen met de binnenring axiaal in het lager schuiven. Hierdoor wordt thermische uitzetting of samentrekking van de as opgevangen – een veel voorkomend verschijnsel bij motoren en versnellingsbakken tijdens opstart- en uitschakelcycli – zonder schadelijke axiale krachten te genereren die anders het lager zouden overbelasten.

2. Pure radiale belastingondersteuning
Als puur zwevend lager is het NU 309 cilinderrollager ontworpen om alleen zware radiale belastingen te ondersteunen. Het is met opzet niet bedoeld voor enige axiale belasting. Dankzij deze duidelijke definitie van het belastingspad kunnen ingenieurs het beheer van de axiale belasting toewijzen aan een speciaal lokalisatielager (bijvoorbeeld een diepgroefkogellager of een NUP-ontwerplager) aan het andere uiteinde van de as, waardoor het totale systeemontwerp wordt geoptimaliseerd.

In praktische termen betekent dit dat wanneer u een NU 309-lager specificeert, u een component selecteert met één enkel, goed gedefinieerd doel: het omgaan met radiale krachten en tegelijkertijd het accommoderen van lineaire asgroei.

Prestatiestatistieken: belastingswaarden en snelheidsmogelijkheden

De afmetingen van de NU 309-lagers zijn gestandaardiseerd op 45 mm boring (d) x 100 mm buitendiameter (D) x 25 mm breedte (B). Binnen dit compacte bereik levert het lager een aanzienlijk radiaal draagvermogen dankzij het lijncontact tussen de rollen en de loopbanen. Voor een standaard NU 309 ECP-lagerontwerp zijn de belangrijkste prestatie-indicatoren:

• Basis dynamisch draagvermogen (C): ~100,8 kN
• Statische basisbelasting (C0): ~90 kN
• Grenssnelheid voor vet-/oliesmering: ~6.000 - 7.500 tpm (afhankelijk van ontwerpsuffix zoals ECJ, ECP of ECM en smeermethode)

Deze waarden bevestigen dat het draagvermogen van het NU 309-lager uitzonderlijk hoog is voor zijn formaat, waardoor het geschikt is voor toepassingen met zware radiale belastingen, zoals hogesnelheidsassen van industriële versnellingsbakken of hoofdaandrijfmotoren.

Kritische vergelijking: NU 309 versus NJ 309 versus NUP 309

Het begrijpen van de subtiele ontwerpverschillen tussen cilindrische lagertypen met één rij is essentieel voor een correcte toepassing. Gebruik de onderstaande tabel om onderscheid te maken tussen de NU 309 van de meest nabije varianten:

Bij het uitvoeren van een NU 309 versus NJ 309-analyse is de belangrijkste beslissingsfactor of uw toepassing vereist dat het lager axiale asbewegingen kan accommoderen (kies NU) of ook enige axiale belasting aankan (kies NJ). De NU 309-lageruitwisseling of SKF NU 309-equivalentzoekopdracht richt zich vaak op deze functionele specificaties.

Toepassingstechniek: praktische gebruiksscenario's

De NU 309 voor versnellingsbaktoepassingen is uitzonderlijk gebruikelijk, met name op de hogesnelheidsingaande as. Hier warmt de as snel op door de hoge rotatiesnelheid, waardoor een aanzienlijke thermische uitzetting ontstaat. De NU 309 fungeert als een vrije zijde of zwevend lager, waardoor deze uitzetting kan plaatsvinden zonder axiale voorspanning te veroorzaken die tot oververhitting en vastlopen zou kunnen leiden. Op dezelfde manier is de configuratie van de elektromotor met zwevende lagers een standaardpraktijk voor motoren met een bepaalde framegrootte, waarbij de lagers aan de aandrijfzijde en de niet-aandrijfzijde worden beschermd tegen thermisch geïnduceerde storingen.

Een ander praktijkvoorbeeld is de NU 309 voor compressortoepassingen. Bij schroef- of centrifugaalcompressoren zet de rotoras aanzienlijk uit naarmate de machine de bedrijfstemperatuur bereikt. Een NU 309 aan de niet-stuwzijde van de rotor zorgt voor de nodige axiale vrijheid, waardoor de kritische interne spelingen tussen de rotors behouden blijven voor optimale efficiëntie.

Selectierichtlijnen: achtervoegsels en interne goedkeuring

Bij het specificeren van een NU 309-lager definiëren de achtervoegselcodes cruciale ontwerpdetails die de prestaties beïnvloeden. Bijvoorbeeld:

• ECP: Glasvezelversterkte PA66-kooi, gecentreerd op de rol. Biedt goede sterkte en hoge snelheidsmogelijkheden.
• ECM: Gefreesde messing kooi, rolgeleid. Geschikt voor hogere temperaturen en veeleisende omstandigheden.
• HvJ: Geperst stalen kooi, rolgeleid. Een robuuste, kosteneffectieve optie.

Even belangrijk is het selecteren van de juiste NU 309-lagerspeling. Voor toepassingen met een hoge temperatuurgradiënt tussen de binnen- en buitenringen is vaak een C3 (groter dan normaal) radiale interne speling vereist. Het specificeren van een NU 309 ECP/C3-lager zorgt ervoor dat zelfs onder zware thermische omstandigheden het lager niet in negatieve speling terechtkomt, wat de levensduur ervan drastisch zou verkorten.

Voor ingenieurs met oudere apparatuur is het van cruciaal belang dat ze weten welke NU 309-lagers gelijkwaardig zijn of welke exacte NU 309-lagervervangingsopties er zijn. Zorg er altijd voor dat de afmetingen, belastingswaarden, ontwerpachtervoegsel (ECP, ECM, enz.) en de interne speling (bijv. C3) overeenkomen om een ​​directe en betrouwbare vervanging te garanderen. Het correct begrijpen van het bedrijfstemperatuurbereik en de smeringsvereisten van de NU 309-lagers is ook van cruciaal belang voor het bereiken van de berekende L10-levensduur.
