SIZJ12 selectiegids voor stangkoplagers: waarom het uitblinkt in veeleisende toepassingen

Inleiding: de technische ruggengraat van gelede systemen

Bij mechanisch ontwerp zijn weinig componenten zo bedrieglijk eenvoudig en toch van cruciaal belang als het stangkoplager. De SIZJ12 lager vertegenwoordigt een verfijnde evolutie van het sferische glijlagerconcept, speciaal gebouwd om hoge statische belastingen te beheersen, hoekafwijkingen op te vangen en de ontberingen van industriële omgevingen te weerstaan. De aanduiding, SIZJ12, codeert voor een specifieke maat- en draadstandaard die aansluit bij 1/2-20 UNF binnendraad, waardoor het een drop-in-oplossing is voor veel bestaande koppelingsontwerpen en tegelijkertijd prestatie-upgrades biedt ten opzichte van generieke alternatieven.

Deze gids gaat verder dan de catalogusspecificaties en onderzoekt de technische grondgedachte achter de selectie van de SIZJ12. We analyseren het statische draagvermogen van 28 kN, de implicaties van het staal-op-staal glijcontact en de praktische overwegingen die het onderscheiden van varianten zoals de SILZJ12 met linkse schroefdraad. Voor ontwerpingenieurs en onderhoudsspecialisten is het begrijpen van deze nuances essentieel voor het optimaliseren van de levensduur en de systeembetrouwbaarheid in toepassingen variërend van koppelingen van bouwapparatuur tot hoogcyclische automatiseringsarmen.

Kernspecificaties: Decodering van de SIZJ12-lagerafmetingen en belastingswaarden

De SIZJ12 is een metrisch gedimensioneerd stanguiteinde met imperiale schroefdraad, een hybride ontwerpkeuze die vaak voorkomt in machines van over de hele wereld. De onderstaande tabel vat de belangrijkste fysieke en prestatiekenmerken samen, die de basis vormen voor elk technisch selectieproces. Deze specificaties hebben rechtstreeks invloed op de geschiktheid van het lager voor specifieke belastingspaden, omhullende beperkingen en onderhoudsintervallen.

Het statische draagvermogen van 28 kN is vooral opmerkelijk voor veeleisende toepassingen. Dit cijfer is niet alleen een theoretisch maximum, maar een gevalideerde waarde die aangeeft dat het lager een stabiele, niet-roterende belasting kan dragen zonder permanente vervorming van de loopring of kogel. Bij bouwmachines, waar bakverbindingen en stabilisatorpoten tijdens statische stilstand piekbelastingen ondervinden, wordt deze marge een onderscheidende factor op het gebied van betrouwbaarheid. Het staal-op-staal glijcontact, gecombineerd met een fosfaatgecoate behuizing en een verchroomde kogel, zorgt ervoor dat de SIZJ12 bruikbaar blijft, zelfs in stoffige of licht corrosieve omgevingen, op voorwaarde dat de regelmatige smering wordt gehandhaafd.

Toepassingsgericht ontwerp: waarom de SIZJ12 uitblinkt

De prestaties van de SIZJ12 lager in veeleisende toepassingen komt voort uit een combinatie van materiaalkeuze, geometrische toleranties en de intrinsieke kenmerken van sferische glijlagers. In tegenstelling tot wentellagers die nauwkeurige uitlijning vereisen om brinelling te voorkomen, zijn de sferische binnenring en kogel van de SIZJ12 geschikt voor hoekafwijkingen, waardoor de behoefte aan ultra-precieze montagestructuren wordt verminderd. Deze tolerantie vereenvoudigt de montage en verlaagt de productiekosten, een aanzienlijk voordeel bij grootschalige productieapparatuur.

Bovendien zorgt de 1/2-20 UNF binnendraad voor compatibiliteit met een breed scala aan standaard stangkoppen en verstelstangen. De fijne steek maakt nauwkeurige lengteaanpassingen mogelijk, wat van cruciaal belang is bij automatiserings- en verpakkingsmachines waar positioneringsnauwkeurigheid rechtstreeks van invloed is op de cyclustijden en de productkwaliteit. In de lager voor de verpakkingsindustrie Waar snelle intermitterende bewegingen en zuiverheid van belang zijn, helpen de robuuste constructie en het gemak van nasmeren van de SIZJ12 de uptime te behouden en ongepland onderhoud te verminderen.

• Bouwmachines: Graafarmen, dozerkoppelingen, kraanarmsteunen – waar schokbelastingen en stof de boventoon voeren.
• Verpakkingsindustrie: Vorm-, vul- en sluitmachines, dozenopzetters, transportbandomleiders – waarbij snelheid en precisie voorop staan.
• Automatiseringsapparatuur: Robotarmen, pick-and-place-units, lineaire actuatorverbindingen – waarbij verkeerde uitlijning en cyclische belasting inherent zijn.

Vergelijkende analyse: SIZJ12 versus SILZJ12 linkse schroefdraad

Een veel voorkomend selectiedilemma is de keuze tussen de SIZJ12 en zijn tegenhanger met linkse schroefdraad, de SILZJ12. Hoewel beide lagers identieke specificaties voor boring, buitendiameter, breedte en draagvermogen delen, bepaalt de draadrichting hun toepassing in spanschroef- of push-pull-koppelingen. De onderstaande tabel belicht de cruciale verschillen als leidraad voor de selectie.

Bij het ontwerpen van een verbinding met tegengestelde schroefdraden maakt de combinatie van SIZJ12 en SILZJ12 een fijne lengteaanpassing mogelijk door simpelweg de drijfstang te draaien. Dit is met name handig bij spansystemen voor verpakkingsmachines en stuurverbindingen voor landbouwmachines. De selectie hangt uiteindelijk af van de mechanische lay-out en de richting van het koppel dat tijdens het afstellen wordt toegepast; Beide lagers bieden echter identieke belastingsprestaties, waardoor ontwerpflexibiliteit niet ten koste gaat van de mechanische sterkte.

Prestaties in extreme omstandigheden: hoge temperaturen en zware omgevingen

Een van de meest voorkomende vragen over de SIZJ12 betreft de geschiktheid ervan stangkoplager voor toepassingen bij hoge temperaturen . Hoewel de standaard staal-op-staal constructie een duidelijk voordeel biedt ten opzichte van met polymeer beklede lagers bij hoge temperaturen (doorgaans tot 150°C continu, met pieken tot 200°C gedurende korte perioden), is een goede smering de kritische factor. Het basislichaam van koolstofstaal en de kogel van gehard staal behouden hun mechanische eigenschappen binnen dit temperatuurbereik, terwijl PTFE-voeringen zouden beginnen te verslechteren.

In de praktijk wordt de SIZJ12 ingezet in industriële ovens, asfaltfabrieken en bedieningsstangen op motorsteunen, waar de omgevingstemperatuur routinematig boven de 100 ° C uitkomt. Gebruikers melden dat het lager bij hoge temperatuurvetten (zoals die op basis van perfluorpolyether of synthetische koolwaterstoffen) zijn slijtage-eigenschappen en draagvermogen behoudt. Regelmatig nasmeren is echter niet onderhandelbaar, omdat de uitzetting van de stalen componenten bij hogere temperaturen de interne speling kan verminderen, wat mogelijk kan leiden tot verhoogde wrijving als de smering onvoldoende is.

Beste praktijken voor installatie en onderhoud

Een juiste installatie is van fundamenteel belang voor het realiseren van het volledige prestatiepotentieel van het SIZJ12-lager. De volgende checklist schetst cruciale stappen om veelvoorkomende storingen te voorkomen, vooral in omgevingen met veel trillingen automatisering stangkoplager en toepassingen voor bouwmachines.

• Draadvoorbereiding: Reinig de 1/2-20 UNF-schroefdraad grondig en breng een draadborging van gemiddelde sterkte aan als de koppeling onderhevig is aan trillingen. Zorg ervoor dat de tegenstaaf een afschuining heeft om kruislingse schroefdraad te voorkomen.
• Uitlijningscontrole: Hoewel de SIZJ12 een afwijking van ±8° opvangt, mag u deze hoek niet overschrijden tijdens statische of dynamische omstandigheden om randbelasting en voortijdige slijtage te voorkomen.
• Smering: Injecteer vóór installatie een hoogwaardig EP-vet (extreme druk) via de smeernippel. Draai de bal om het smeermiddel gelijkmatig over de glijvlakken te verdelen.
• Koppeltoepassing: Wanneer u de contramoer vastdraait, mag u deze niet te vast aandraaien. Gebruik een momentsleutel om de door de fabrikant aanbevolen waarde toe te passen (doorgaans 12–15 N·m voor 1/2-20 UNF-schroefdraad) om draadstripping of vervorming van het lagerhuis te voorkomen.

Onderhoudsintervallen moeten worden aangepast op basis van de operationele werkcycli. Voor continu gebruik in stoffige of vochtige omgevingen wordt wekelijks nasmeren aanbevolen. Het monitoren van de beweging van het lager op ruwheid of verhoogde speling kan het begin van slijtage signaleren, waardoor proactieve vervanging mogelijk is voordat er een catastrofale storing optreedt.

Veelgestelde vragen (FAQ)

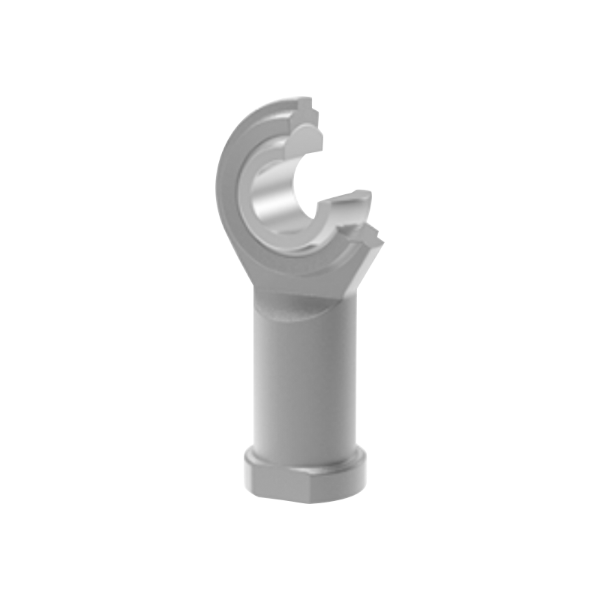

Visueel overzicht: SIZJ12 lagerconstructie en belastingspad

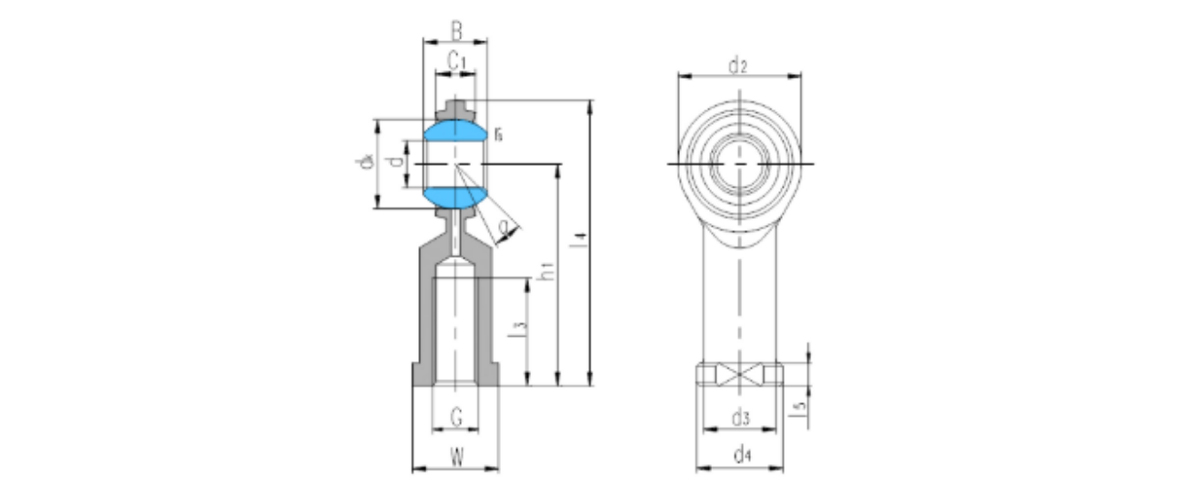

De volgende SVG-illustratie biedt een dwarsdoorsnede van het SIZJ12-stangkoplager, waarbij de belangrijkste componenten en het belastingoverdrachtspad door het bolvormige grensvlak worden benadrukt. Het ontwerp benadrukt de robuuste staal-op-staal contactzone en de binnendraadconfiguratie die kan worden geïntegreerd met standaardkoppelingen.
