Gekruiste kegellagers vertegenwoordigen een aanzienlijke vooruitgang in de machinebouw en bieden ongekende precisie en draagvermogen voor veeleisende industriële toepassingen. Deze geavanceerde componenten combineren de voordelen van zowel gekruiste rollagers als conische ontwerpen, waardoor een oplossing ontstaat die tegemoetkomt aan de complexe eisen van moderne machines.
De fundamentele aantrekkingskracht van kegellagers ligt in hun vermogen om gecombineerde radiale en axiale belastingen tegelijkertijd te ondersteunen, terwijl de uitzonderlijke rotatienauwkeurigheid behouden blijft. Wanneer deze principes worden geïntegreerd met een gekruiste configuratie, is het resultaat een lagersysteem dat extreme belastingsomstandigheden aankan, terwijl de nauwe toleranties behouden blijven die essentieel zijn voor nauwkeurige roterende toepassingen.
Industrieën variërend van de productie van halfgeleiders tot de assemblage van componenten in de lucht- en ruimtevaart vertrouwen steeds meer op deze lagers om de productkwaliteit en de betrouwbaarheid van de apparatuur te garanderen. De precisiespecificaties van gekruiste kegellagers maken ze onmisbaar voor toepassingen waarbij zelfs microscopische verkeerde uitlijning de operationele efficiëntie of productkwaliteit in gevaar kan brengen.
Een gekruist kegellager bestaat uit vier primaire elementen die in gecoördineerde harmonie samenwerken: de buitenste loopring, de binnenste loopring, conische rollen en kooiconstructie. Elk onderdeel is met uiterste precisie ontworpen om een optimale verdeling van de belasting en minimale wrijving te garanderen.
De buitenste loopbaan heeft een nauwkeurig gehoekt oppervlak dat overeenkomt met de tapse hoek van de rollen, doorgaans variërend van 10 tot 25 graden, afhankelijk van de toepassingsvereisten. Deze geometrie maakt het mogelijk dat het lager belastingen accepteert die de rotatie-as naderen, wat het onderscheidt van traditionele cilindrische rolontwerpen.
De geometrie van de binnenste loopvlakken weerspiegelt de configuratie van de buitenste loopvlakken, maar wordt vaak opgenomen in een uniforme behuizingsstructuur. Dit ontwerp vermindert het aantal afzonderlijke componenten dat moet worden uitgelijnd, waardoor de installatie wordt vereenvoudigd en de systeembetrouwbaarheid wordt verbeterd.
De taps toelopende rollen zelf vertegenwoordigen een cruciale innovatie in het lagerontwerp. In tegenstelling tot cilindrische rollen die de belasting gelijkmatig over de lengte verdelen, concentreren taps toelopende rollen de belasting op een gecontroleerde manier, waardoor de contactspanningsefficiëntie wordt gemaximaliseerd.
De tapse hoek van individuele rollen varieert doorgaans van 10 tot 25 graden, zorgvuldig geselecteerd op basis van het specifieke laadprofiel dat tijdens bedrijf wordt verwacht. Een ondiepere tapse hoek zorgt voor een betere radiale belastingscapaciteit, terwijl steilere hoeken de axiale belastingscapaciteit verbeteren.
| Conische hoek | Radiaal draagvermogen | Axiaal draagvermogen | Typische toepassing |
|---|---|---|---|
| 10 graden | Zeer hoog | Matig | Verticale spindelsteun |
| 15 graden | Hoog | Hoog | Evenwichtige lastondersteuning |
| 20 graden | Matig | Zeer hoog | Stuwkracht-dominante belasting |
In een gekruiste tapse configuratie zijn meerdere lagerringen zo gerangschikt dat de tapse rolassen elkaar kruisen op een gemeenschappelijk punt. Deze geometrische opstelling levert verschillende cruciale voordelen op ten opzichte van traditionele gestapelde lagerontwerpen.

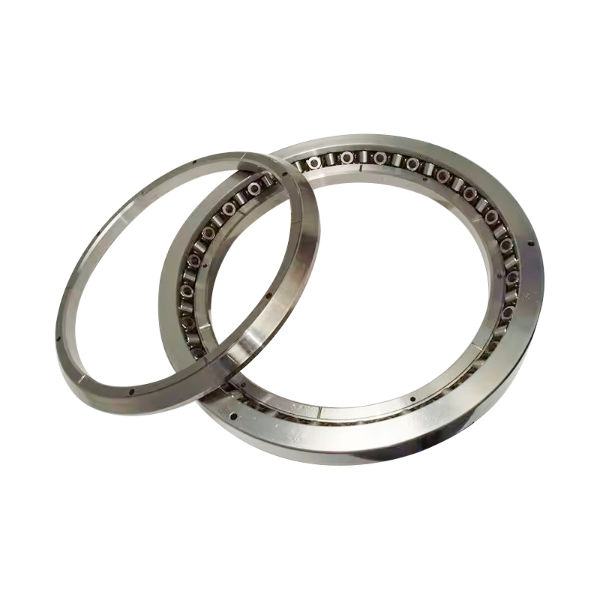

De XRT060-NT lager vertegenwoordigt een algemeen aanvaarde standaard in de categorie gekruiste kegellagers en biedt een uitgebalanceerde combinatie van maatefficiëntie en draagvermogen. Het begrijpen van de dimensionale parameters is essentieel voor een juiste selectie en integratie in precisiesystemen.
De dynamic load rating of 42,500 Newtons indicates the maximum bearing load that permits a theoretical operational life of 1 million revolutions. This metric proves particularly relevant when predicting bearing longevity under typical operating conditions.
De static load rating of 67,000 Newtons establishes the load threshold beyond which permanent deformation of bearing components becomes probable. This rating becomes critical during startup sequences, sudden load changes, or emergency braking events where dynamic conditions are not present.
De XRT060-NT bearing is available in multiple precision classifications, with P4 and P2 grades representing the most common industrial selections. P4 precision provides excellent performance for standard industrial applications, while P2 grade delivers the enhanced accuracy required for grinding operations, medical device manufacturing, and semiconductor processing equipment.
De nauwkeurige keuze van hardmetaalsoorten heeft rechtstreeks invloed op de rotatienauwkeurigheid en toegestane slingeringstoleranties. P4-kwaliteit handhaaft doorgaans een radiale slingering binnen 0,005 millimeter, terwijl P2-kwaliteit deze tolerantie reduceert tot ongeveer 0,002 millimeter.
In computernumeriek bestuurde werktuigmachineomgevingen gekruist kegellager systemen maken nauwkeurige positioneringsfasen mogelijk om de positionele herhaalbaarheid te bereiken die essentieel is voor hoogwaardige productie. CNC-tafeltoepassingen onderwerpen lagers aan complexe multidirectionele belastingen, waaronder verticale gewichtsverdeling, horizontale snijkrachten en rotatiemomenten als gevolg van onbalans van de spil.
De crossed tapered configuration proves ideal for these applications because it accepts simultaneous radial and axial loads from a single compact unit. This capability eliminates the need for stacked bearing arrangements that would consume additional vertical space or compromise structural rigidity.
Industriële robottoepassingen vertegenwoordigen een van de meest veeleisende gebruiksscenario's voor lagers in de moderne productie. Robotzwenklagers moeten het gecombineerde gewicht van eindeffectorassemblages, gereedschapswisselaars en werkstukken kunnen dragen, terwijl de nauwkeurige hoekpositioneringsnauwkeurigheid gedurende miljoenen operationele cycli behouden blijft.
Een typische industriële robotzwenktoepassing kan een lager onderwerpen aan radiale belastingen van meer dan 50.000 Newton, gecombineerd met axiale belastingen die 30.000 Newton bereiken, gelijktijdig uitgeoefend tijdens beweging over meerdere assen. Gekruiste, taps toelopende ontwerpen kunnen deze complexe belastingspatronen effectiever verwerken dan traditionele alternatieven, wat resulteert in een langere levensduur van de lagers en een verbeterde positionele herhaalbaarheid.
Medische beeldvormingssystemen zoals computertomografiescanners en magnetische resonantiebeeldvormingsapparatuur maken gebruik van precisielagers in hun portaalrotatiemechanismen. Deze toepassingen vereisen uitzonderlijke rotatie-soepelheid, minimale slingervariatie en betrouwbare prestaties over langere bedrijfsintervallen zonder onderhoud.
De stability characteristics of crossed tapered roller bearings prove essential for imaging quality, as any bearing deflection translates directly into image artifacts that compromise diagnostic accuracy. Hospitals and medical facilities depend on reliable bearing performance to minimize equipment downtime and maintain service schedules.
Apparatuur voor het hanteren van wafers, lithografiemachines en precisiemetrologie-instrumenten vertrouwen op gekruiste kegellagers vanwege hun uitzonderlijke momentbelastingscapaciteit en rotatienauwkeurigheid. Deze toepassingen werken vaak in kamers met gecontroleerde omgevingen, waar temperatuurstabiliteit van cruciaal belang is en traditionele smeermethoden ontoereikend blijken.
De precision grade specifications of crossed tapered bearings ensure that equipment can maintain sub-micron positioning accuracy throughout extended production runs, directly impacting manufacturing yield and product quality metrics.
De distinction between crossed tapered and crossed cylindrical roller bearing designs significantly influences bearing selection decisions. Both configurations offer crossed arrangement advantages, but their load distribution characteristics differ substantially.
| Prestatieaspect | Gekruist taps toelopend | Gekruist cilindrisch |
|---|---|---|
| Axiaal draagvermogen | Uitstekend | Beperkt |
| Momentlastbehandeling | Superieur | Goed |
| Radiaal draagvermogen | Hoog | Zeer hoog |
| Bedrijfstemperatuurbereik | -40 tot 120C | -40 tot 100C |
| Complexiteit van aanpassing vooraf laden | Matig | Eenvoudig |
| Kosten per eenheid | Matig | Lager |
Cilindrische rolontwerpen concentreren de belasting over de volledige rollengte, waardoor een lijncontact ontstaat dat de krachten gelijkmatig verdeelt. Deze geometrie levert maximale radiale stijfheid per eenheidsgrootte, waardoor cilindrische configuraties ideaal zijn voor toepassingen die worden gedomineerd door puur radiale belasting.
Conische rolconfiguraties zorgen voor puntcontactpatronen die de belasting concentreren op de roluiteinden en deze belasting vervolgens via de taps toelopende geometrie naar het midden van het lager verdelen. Deze opstelling offert enige radiale belastingscapaciteit op om superieure axiale en momentbelastingshanteringseigenschappen te verkrijgen.
Ingenieurs moeten gekruiste, taps toelopende configuraties selecteren wanneer toepassingen aanzienlijke axiale componenten, vrijdragende belastingen of complexe multidirectionele belastingspatronen met zich meebrengen. Gekruiste cilindrische ontwerpen blijken zuiniger wanneer de radiale belasting domineert en de axiale componenten minimaal blijven.
Voorbelasting vertegenwoordigt een zorgvuldig gecontroleerde drukkracht die wordt uitgeoefend op lagercomponenten voorafgaand aan operationele belasting. Deze techniek elimineert de interne speling en zorgt voor een voorspelbare belastingverdeling die de stijfheid verbetert, het geluid vermindert en de soepelheid van de rotatie verbetert.
Bij gekruiste kegellagersystemen heeft de aanpassing van de voorspanning rechtstreeks invloed op verschillende kritische prestatieparameters, waaronder radiale stijfheid, axiale slingering, thermische stabiliteit en geluidsproductie. Het bereiken van een optimale voorspanning vereist het balanceren van concurrerende doelstellingen: voldoende voorspanning om precisie en stijfheid te garanderen, maar niet zozeer dat de levensduur van het lager in gevaar wordt gebracht door overmatige interne spanning.
De XRT060-NT bearing specification suggests preload ranges between 500 and 2000 Newtons, depending on application requirements. Conservative applications requiring minimal noise might employ 500 Newton preload, while high-precision machine tool applications might utilize 1500 to 2000 Newton forces.
Overmatige voorspanning versnelt lagerslijtage door spanningsgeïnduceerde materiaalmoeheid. Uit ervaring in de sector blijkt dat voorbelastingswaarden die hoger zijn dan 50 procent van de dynamische belastingswaarde alleen mogen worden toegepast in toepassingen waar geluidsreductie of verbetering van de stijfheid de verkorting van de levensduur van de lagers rechtvaardigt.
De bearing selection process begins with comprehensive analysis of application loading conditions. Engineers must quantify radial forces, axial forces, moment loads, and dynamic variations across the complete operational envelope.
Belastinganalyse moet zich richten op piekbelastingen, gemiddelde belastingen en cyclische belastingspatronen. Een gereedschapswerktuigtoepassing kan te maken krijgen met een continue radiale belasting van 20.000 Newton, met incidentele piekkrachten die 45.000 Newton bereiken tijdens snelle vertragingsreeksen.
De keuze van de precisiekwaliteit hangt af van de vereisten voor rotatienauwkeurigheid die door de toepassing zijn vastgesteld. Slijpspindels, apparatuur voor medische beeldvorming en gereedschappen voor de productie van halfgeleiders vereisen prestaties van P2-kwaliteit, terwijl standaard industriële machines vaak adequaat werken met P4-classificaties.
Hogere precisiekwaliteiten zorgen voor hogere prijzen, maar leveren superieure nauwkeurigheid die essentieel kan blijken voor het handhaven van de productkwaliteit of de prestaties van apparatuur in gevoelige toepassingen.
Bij het selecteren van een voorbelastingsstrategie moet een evenwicht worden gevonden tussen geluidsreductie, verbetering van de stijfheid en overwegingen met betrekking tot de levensduur van de lagers. Toepassingen die prioriteit geven aan een soepele werking en positionele nauwkeurigheid maken doorgaans gebruik van veervoorspanningsstrategieën die een constante kracht gedurende de hele levensduur van het lager behouden.
Standaard lagermaterialen presteren adequaat bij typische industriële temperaturen variërend van min 40 tot 100 graden Celsius. Toepassingen die een groter temperatuurbereik of corrosieve omgevingen vereisen, kunnen speciale materiaalkeuzes vereisen, waaronder keramische of roestvrijstalen componenten.
De uiteindelijke lagerkeuze vereist een kosten-batenanalyse waarbij de lagerkosten worden vergeleken met de verwachte onderhoudsintervallen, onderhoudsvereisten en de risicobeperkende waarde. Een lager dat 5 procent van de totale apparatuurkosten vertegenwoordigt, zou premiumspecificaties kunnen rechtvaardigen als het de stilstand elimineert die van invloed is op hoogwaardige productieactiviteiten.
Succesvolle lagerinstallatie begint met een zorgvuldige voorbereiding van het oppervlak. Montageoppervlakken moeten worden gereinigd om alle verontreinigingen te verwijderen, en lagercomponenten moeten vóór installatie worden geïnspecteerd op transportschade of defecten.
Zodra de lagers zijn gepositioneerd, moet het aanbrengen van de voorbelasting zorgvuldig gebeuren met behulp van gekalibreerde apparatuur. Veervoorspanningssystemen moeten vóór gebruik worden gecontroleerd op het leveren van gespecificeerde krachten door middel van belastingsmetingen.
Op vulplaatjes gebaseerde aanpassing van de voorspanning vereist een zorgvuldige berekening van de dikte van de vulplaatjes om de beoogde voorbelastingswaarden te bereiken. Elke lagergrootte en -configuratie heeft unieke afstandsvereisten die afzonderlijk moeten worden berekend.
Nieuwe lagerinstallaties profiteren van een geleidelijke polijstperiode, waarbij de belasting geleidelijk toeneemt voordat het volledige operationele niveau wordt bereikt. Deze aanpak maakt het mogelijk dat lagercomponenten zich in optimale posities nestelen en eventuele initiële slijtage gelijkmatig over de rolelementen verdeelt.
Polijstperioden duren doorgaans 8 tot 24 uur, afhankelijk van de ernst van de toepassing. Tijdens het polijsten moeten operators de lagertemperatuur, het geluid en de trillingen in de gaten houden om mogelijke installatieproblemen te identificeren voordat de werking op volle belasting begint.
Regelmatige conditiemonitoring verlengt de levensduur van lagers en voorkomt catastrofale storingen. Trillingsanalyse, temperatuurtrends en akoestische monitoring zorgen voor een vroegtijdige waarschuwing voor lagerdegradatie.
Gekruiste kegellagers maken gebruik van meerdere kegelrollensets die onder kruisende hoeken zijn gerangschikt om een uniform lagersamenstel te creëren dat aanzienlijke belastingen vanuit elke radiale of axiale richting kan accepteren. Traditionele hoekcontactlagers maken doorgaans gebruik van kogelrolelementen en kunnen alleen belastingen binnen een beperkt hoekbereik accepteren. Gekruiste, taps toelopende ontwerpen verdelen de belastingen gelijkmatiger en bieden een superieure momentbelastingscapaciteit met compactere vormfactoren.
Onvoldoende voorspanning maakt interne lagerspeling mogelijk, waardoor rollende elementen van positie kunnen veranderen tijdens belastingsveranderingen, waardoor duidelijke klik- of geluidspatronen ontstaan. Een optimale voorspanning elimineert deze speling terwijl het gecontroleerde contact van het rolelement behouden blijft, wat resulteert in een soepele, stille werking. Een overmatige voorspanning genereert echter door wrijving veroorzaakte hitte en versnelt de slijtage van de lagers, waardoor uiteindelijk meer geluid ontstaat naarmate materiaalmoeheid ontstaat.
De levensduur van lagers hangt grotendeels af van de toepassingsbelastingen, de grootte van de voorbelasting, de bedrijfstemperatuur en de smeerkwaliteit. Onder gematigde belastingsomstandigheden met passend onderhoud gaan gekruiste kegellagers doorgaans 50.000 tot 200.000 bedrijfsuren mee. Toepassingen met hoge spanning kunnen dit interval terugbrengen tot 10.000 tot 50.000 uur, terwijl zorgvuldig beheerde toepassingen met lichte belasting de levensduur tot meer dan 300.000 uur kunnen verlengen.
Toepassingen met verticale oriëntatie vereisen aangepaste voorspanningsstrategieën omdat de zwaartekracht voortdurend belasting uitoefent op lagercomponenten. Het voorladen van het gewicht wordt onpraktisch, en ontwerpers maken doorgaans gebruik van veervoorspanningssystemen die een constante kracht behouden, ongeacht de zwaartekrachteffecten. Bij verticale toepassingen moet ook zorgvuldig rekening worden gehouden met thermische uitzetting om overbelasting van de lagers tijdens temperatuurveranderingen te voorkomen.
Onvoldoende voorspanning resulteert in een overmatige interne speling, wat leidt tot geluidsontwikkeling, grotere slingering en verminderde stijfheid. Een te hoge voorspanning versnelt de vermoeidheid van de rolelementen en kan binnen enkele uren na gebruik het afbrokkelen van de loopbaan veroorzaken. Installatieprocedures moeten altijd nauwkeurig de specificaties van de fabrikant volgen, en verificatiemetingen moeten de omvang van de voorbelasting bevestigen voordat de apparatuur in gebruik wordt genomen.
Standaard gekruiste kegellagers functioneren betrouwbaar van min 40 tot 120 graden Celsius, afhankelijk van de smeermiddeleigenschappen. Toepassingen bij langere temperaturen vereisen speciale materialen en smeermiddelen. Lagers voor hoge temperaturen kunnen gebruik maken van keramische rolelementen in combinatie met synthetische smeermiddelen die geschikt zijn voor werking bij een temperatuur van 150 tot 200 graden. Toepassingen bij lage temperaturen vereisen gespecialiseerde vetten die de vloeibaarheid behouden onder extreem koude omstandigheden.
Het monitoren van de lagerconditie maakt gebruik van meerdere complementaire technieken, waaronder trillingsanalyse om defecten aan het oppervlak van rolelementen te detecteren, temperatuurmonitoring om toename van wrijving te identificeren, akoestische emissiedetectie om beginnende scheuren te detecteren en olieanalyse in gesmeerde systemen om de vorming van slijtagedeeltjes te identificeren. Door tijdens normaal gebruik een basislijnsignatuur vast te stellen, kunnen subtiele degradatiepatronen worden gedetecteerd voordat lagerstoringen dreigen.
Verontreinigende deeltjes die lagerassemblages binnendringen, werken als schurende middelen die de slijtage van het loopvlakoppervlak versnellen en de levensduur van de lagers dramatisch verkorten. Laboratoriumtests tonen aan dat deeltjesverontreiniging de levensduur van lagers met 50 procent of meer kan verkorten. Een goede afdichting, een schone installatieomgeving en regelmatig onderhoud om het binnendringen van stof, vocht of andere verontreinigingen te voorkomen zijn essentieel voor het behoud van de lagerprestaties.
De keuze van de smeermethode hangt af van de bedrijfssnelheden, temperaturen en omgevingsfactoren. Vetsmering biedt eenvoud en vereist minimaal onderhoud, geschikt voor toepassingen met matige snelheden. Oliesmering maakt superieure warmteafvoer mogelijk voor werkzaamheden op hoge snelheid en vergemakkelijkt de beheersing van verontreiniging door middel van filtratiesystemen. Sommige toepassingen maken gebruik van olie-luchtsmering, waarbij een efficiënte olietoevoer wordt gecombineerd met een minimaal vloeistofverbruik.
Zodra lagercomponenten afbrokkelen, barsten of aanzienlijke slijtage vertonen, blijkt reparatie noch praktisch, noch economisch. Wentellagers zijn ontworpen als afgedichte systemen en het vervangen van interne componenten zou onbetaalbaar zijn. De standaardpraktijk in de sector omvat volledige vervanging van lagers na detectie van fouten. Preventief onderhoud en conditiemonitoring vertegenwoordigen de meest kosteneffectieve benaderingen om de betrouwbaarheid van lagers te beheren en onverwachte stilstand van apparatuur te voorkomen.
