Hoe u het juiste gekruiste kegellager selecteert: met de XRT060-NT voor precisiedraaitafels
Precisiedraaitafels zijn fundamentele componenten in moderne CNC-bewerkingscentra, indexeringssystemen, automatiseringsapparatuur en precisiemeetinstrumenten. Hun positioneringsnauwkeurigheid en operationele stabiliteit zijn grotendeels afhankelijk van het lagersysteem. Van de verschillende lagertypen zijn kegellagers ontworpen met gekruiste rolgeometrie een voorkeursoplossing geworden omdat ze tegelijkertijd radiale belastingen, axiale belastingen uit beide richtingen en kantelmomenten ondersteunen.
De XRT060-NT lager is speciaal ontwikkeld voor precisiedraaitafels die compacte afmetingen, hoge stijfheid en consistente rotatienauwkeurigheid vereisen. Het selecteren van de juiste lager vereist het evalueren van structurele kenmerken, bedrijfsomstandigheden, materiaalkwaliteit, productieprecisie en leverancierscapaciteiten in plaats van zich uitsluitend op afmetingen te concentreren.
Als professioneel lagerbedrijf XRT060-NT, UKL Bearing Productie Co., Ltd. (Wuxi) biedt precisielageroplossingen die geavanceerde productietechnologie combineren met uitgebreide technische ondersteuning voor veeleisende industriële toepassingen.

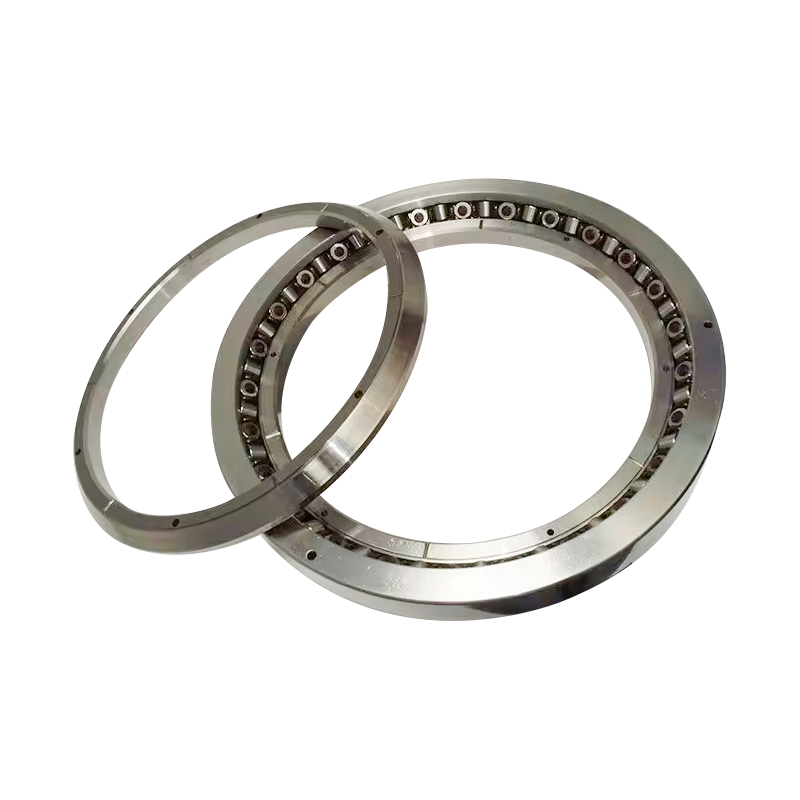

Het XRT060-NT-lager begrijpen
De XRT060-NT bearing belongs to the family of crossed tapered roller bearings specially engineered for rotary table systems. Unlike conventional bearing arrangements that require multiple bearings to accommodate different load directions, this integrated design simplifies the structure while maintaining excellent rigidity and positioning accuracy.
De crossed arrangement positions tapered rollers at alternating angles, allowing the bearing to distribute complex loads evenly throughout the raceways. This design minimizes elastic deformation, improves rotational smoothness, and maintains stable performance even during continuous operation.
Typische toepassingsgebieden zijn onder meer:
- CNC-draaitafels
- Verticale bewerkingscentra
- Precisie-indexeertafels
- Industriële robots
- Meetapparatuur
- Apparatuur voor de productie van halfgeleiders
- Automatiseringssystemen
Waarom gekruiste kegellagers de voorkeur hebben
Vergeleken met traditionele lagercombinaties bieden gekruiste kegellagers verschillende technische voordelen die de machineprestaties rechtstreeks beïnvloeden.
| Functie | Gekruiste kegellagers | Conventionele lageropstelling |
|---|---|---|
| Radiaal draagvermogen | Uitstekend | Goed |
| Ondersteuning van axiale belasting | Bidirectioneel | Vereist vaak meerdere lagers |
| Momentbelastingsweerstand | Zeer hoog | Matig |
| Rotatiestijfheid | Uitstekend | Matig |
| Installatie ruimte | Compact | Groter |
| Nauwkeurigheid van positionering | Hoog | Standaard |
| Complexiteit van onderhoud | Lager | Hooger |
Omdat alle primaire belastingen worden ondersteund binnen één compacte lagereenheid, kunnen machineontwerpers de structurele complexiteit verminderen en tegelijkertijd de algehele systeemstijfheid verbeteren.
Belangrijkste factoren bij het selecteren van een XRT060-NT lager
Het kiezen van het juiste XRT060-NT lager houdt meer in dan alleen het matchen van afmetingen. Verschillende technische overwegingen bepalen of het lager de verwachte levensduur en nauwkeurigheid zal leveren.
1. Belastingskarakteristieken
Elke draaitafel ervaart verschillende combinaties van radiale, axiale en kantelbelastingen.
Voordat een lager wordt geselecteerd, moeten ingenieurs het volgende evalueren:
- Maximale radiale belasting
- Axiale kracht in beide richtingen
- Kantelmoment
- Schokbelasting
- Continue versus intermitterende werking
Een juiste belastingevaluatie helpt voortijdige slijtage te voorkomen en zorgt voor stabiliteit op de lange termijn.
2. Vereiste positioneringsnauwkeurigheid
Precisiedraaitafels vereisen extreem kleine rotatiefouten.
Belangrijke nauwkeurigheidsoverwegingen zijn onder meer:
- Radiale uitloop
- Axiale uitloop
- Rotatienauwkeurigheid
- Consistentie vooraf laden
- Stijfheid onder dynamische belasting
Een met precisie vervaardigd XRT060-NT-lager minimaliseert trillingen, terwijl de herhaalbare positionering gedurende langere bedrijfscycli behouden blijft.
3. Kwaliteit van het lagermateriaal
Materiaalkeuze heeft een directe invloed op de duurzaamheid, weerstand tegen vermoeidheid en operationele betrouwbaarheid.
| Onderdeel | Typisch materiaal | Prestatievoordeel |
|---|---|---|
| Rollen | Hoog-grade bearing steel | Hoog fatigue strength |
| Binnenring | Gehard gelegeerd staal | Dimensionale stabiliteit |
| Buitenring | Precisielagerstaal | Slijtvastheid |
| Kooi | Bewerkt staal of legering | Soepele rolgeleiding |
Hoogwaardige materialen gecombineerd met geoptimaliseerde warmtebehandeling verbeteren de levensduur van lagers onder veeleisende industriële omstandigheden aanzienlijk.
4. Productieprecisie
De productiekwaliteit bepaalt of de theoretische lagerprestaties in praktische toepassingen kunnen worden bereikt.
Kritische productieprocessen omvatten:
- Precisie smeden
- Gecontroleerd gloeien
- CNC-draaien
- Warmtebehandeling
- Zeer nauwkeurig slijpen
- Geautomatiseerde montage
- Uitgebreide kwaliteitscontrole
Als geïntegreerd XRT060-NT lagerbedrijf beheert UKL Bearing Manufacturing Co., Ltd. (Wuxi) het volledige productieproces intern, waardoor consistente maatnauwkeurigheid en betrouwbare productkwaliteit mogelijk zijn.
De Importance of Proper Preload
Voorbelasting is een van de meest invloedrijke factoren die de prestaties van de draaitafel beïnvloeden.
Een juiste voorbelasting zorgt voor:
- Hogere stijfheid
- Betere positioneringsnauwkeurigheid
- Verminderde trillingen
- Verbeterde rotatiestabiliteit
- Langere levensduur
Overmatige voorspanning verhoogt de wrijving en de warmteontwikkeling, terwijl onvoldoende voorspanning de stijfheid en positioneringsprecisie kan verminderen. Het selecteren van de juiste voorbelasting op basis van de bedrijfsomstandigheden is daarom essentieel.
Toepassingen die profiteren van het XRT060-NT-lager
De XRT060-NT bearing is suitable for numerous precision industrial systems where accuracy and rigidity are essential.
| Industrie | Typische uitrusting | Prestatievereiste |
|---|---|---|
| CNC-bewerking | Draaitafels | Hoog positioning accuracy |
| Robotica | Robotgewrichten | Vloeiende beweging |
| Automatisering | Indexeringssystemen | Herhaalbaarheid |
| Inspectie | Meetapparatuur | Precisie rotatie |
| Halfgeleider | Systemen voor het hanteren van wafels | Lage trillingen |
| Manufacturing | Precisie-assemblageapparatuur | Stabiele werking |
Dankzij de compacte structuur kunnen fabrikanten van apparatuur de prestaties verbeteren zonder de installatieruimte te vergroten.
Betrouwbare XRT060-NT lagerleveranciers selecteren
Het selecteren van betrouwbare XRT060-NT lagerleveranciers is net zo belangrijk als het kiezen van het juiste lagermodel.
Een gekwalificeerde leverancier moet het volgende leveren:
- Volledige productiecapaciteit
- Stabiele kwaliteitscontrole
- Precisie-inspectieapparatuur
- Technisch advies
- Aanpassingsvermogen
- Technische documentatie
- Betrouwbare after-salesondersteuning
In plaats van zich alleen op de aankoopprijs te concentreren, moeten fabrikanten de productiecapaciteit, technische expertise en leveringsstabiliteit op de lange termijn evalueren.
Precisieproductie ondersteunt prestaties op lange termijn
UKL Bearing Manufacturing Co., Ltd. (Wuxi) is een geïntegreerde industriële en handelsonderneming die gespecialiseerd is in de productie van precisielagers, waarbij onderzoek en ontwikkeling, productie en verkoop worden gecombineerd.
Als professionele lagerfabriek en lagerproductiebedrijf in China richt UKL zich op het leveren van hoogwaardige lageroplossingen voor industrieën die uitzonderlijke precisie en betrouwbaarheid vereisen. Ondersteund door meer dan 200 bekwame professionals en een volledig gemoderniseerde productiebasis beheert het bedrijf de volledige productieworkflow, inclusief smeden, gloeien, draaien, warmtebehandeling, slijpen en geautomatiseerde assemblage.
Technologiegedreven innovatie blijft centraal staan in de productiefilosofie van UKL. Het toegewijde R&D-team ontwikkelt voortdurend uiterst nauwkeurige kruisrollagers, hoekcontactkogellagers met dubbele richting en andere producten die veel worden gebruikt in CNC-machines, robotica en intelligente automatiseringssystemen. Door middel van precisie-engineering en digitaal productiebeheer zorgt UKL ervoor dat elk lager voldoet aan de veeleisende internationale normen voor nauwkeurigheid en prestaties.
Naast uitmuntende productie legt UKL ook de nadruk op duurzame ontwikkeling door het toepassen van milieuverantwoorde productieprocessen, het bevorderen van materiaalrecycling, het verbeteren van de energie-efficiëntie en het ondersteunen van ingenieursonderwijs en technische opleidingsinitiatieven.
Conclusie
Het selecteren van het juiste XRT060-NT-lager vereist een uitgebreide evaluatie van de belastingsomstandigheden, rotatienauwkeurigheid, stijfheidsvereisten, materiaalkwaliteit, productieprecisie, ontwerp van de voorbelasting en de capaciteiten van de leverancier. Hoogwaardige kegellagers die speciaal zijn ontworpen voor precisiedraaitafels kunnen de machinestabiliteit, positioneringsnauwkeurigheid en operationele betrouwbaarheid aanzienlijk verbeteren en tegelijkertijd het mechanische ontwerp vereenvoudigen.
Veelgestelde vragen
1. Wat maakt het XRT060-NT-lager geschikt voor precisiedraaitafels?
De XRT060-NT bearing combines high rigidity, bidirectional axial load capacity, radial load support, and excellent moment resistance in a compact structure, making it ideal for precision rotary table applications.
2. Waarin verschillen gekruiste kegellagers van conventionele lagers?
Gekruiste kegellagers kunnen gelijktijdig radiale belastingen, axiale belastingen vanuit beide richtingen en kantelmomenten binnen één enkel lagersamenstel opnemen, waardoor de stijfheid wordt verbeterd en het machineontwerp wordt vereenvoudigd.
3. Hoe moet ik betrouwbare XRT060-NT-lagerleveranciers kiezen?
Zoek naar leveranciers met geïntegreerde productiemogelijkheden, uitgebreide kwaliteitscontrolesystemen, technische expertise, maatwerkdiensten en consistente productienormen.
4. Welke industrieën gebruiken het XRT060-NT-lager vaak?
De XRT060-NT bearing is widely used in CNC machine tools, industrial robotics, precision measuring equipment, semiconductor manufacturing, indexing tables, and intelligent automation systems.
5. Waarom is voorspanning belangrijk bij kegellagers?
Een juiste voorspanning verhoogt de stijfheid van het lager, verbetert de nauwkeurigheid van de positionering, vermindert trillingen en verlengt de levensduur, terwijl de soepele rotatieprestaties behouden blijven.
