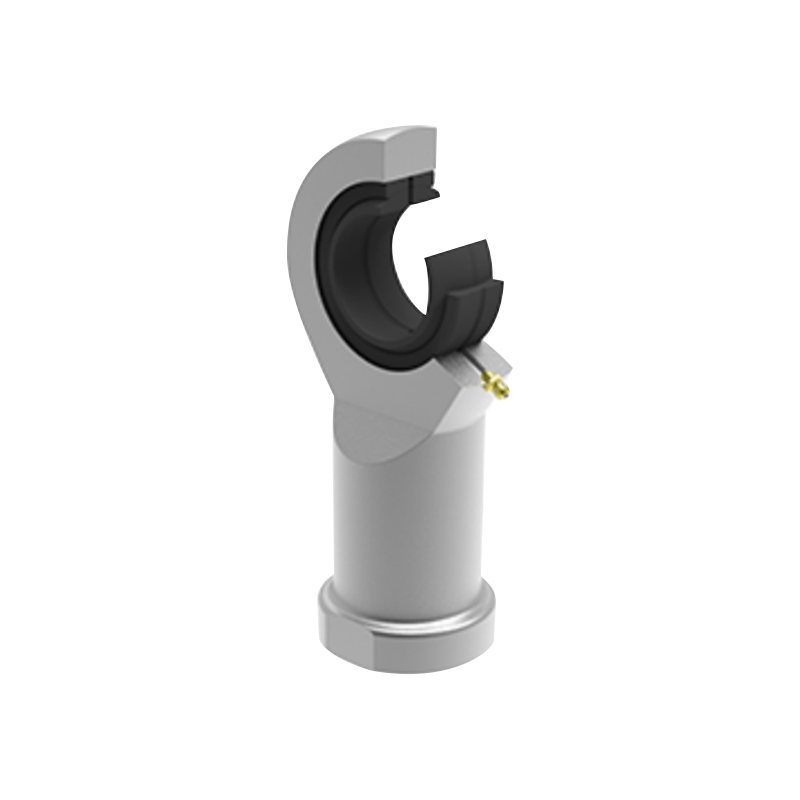

SI staal op stalen stangkoplager

Geassembleerde drijfstanglagers worden samengesteld uit een stangkoplichaam en een radiaal gewrichtslager GE...E of GE...ES. Het stangkoplichaam is gemaakt van koolstofstaal met een gegalvaniseerd oppervlak. Behalve modellen met het achtervoegsel "E", kunnen andere modellen worden gesmeerd via een oliebeker of stangkopoog.

Neem contact met ons op

VOORV：No previous product VOLGENDE：SA verzinkt stalen stangkoplager

Beschrijving
Specificaties
Neem contact met ons op

·Productnummer:
SI...E 5~12
SI…ES 15~80
·Glijdend wrijvingspaar: Staal/Staal
· Bedrijfstemperatuurbereik: 50℃~＋150℃
1) Niet gesmeerd.
2) Alleen gesmeerd via een stangkopoog.
Er zijn sferische glijlagers met verschillende spoed of speciale schroefdraadprecisie-eisen verkrijgbaar.
Voor linkse schroefdraad moeten het lagermodel en de schroefdraadmarkering "L" en "links" bevatten, bijvoorbeeld: SIL20ES M20×1.5 links 6H.

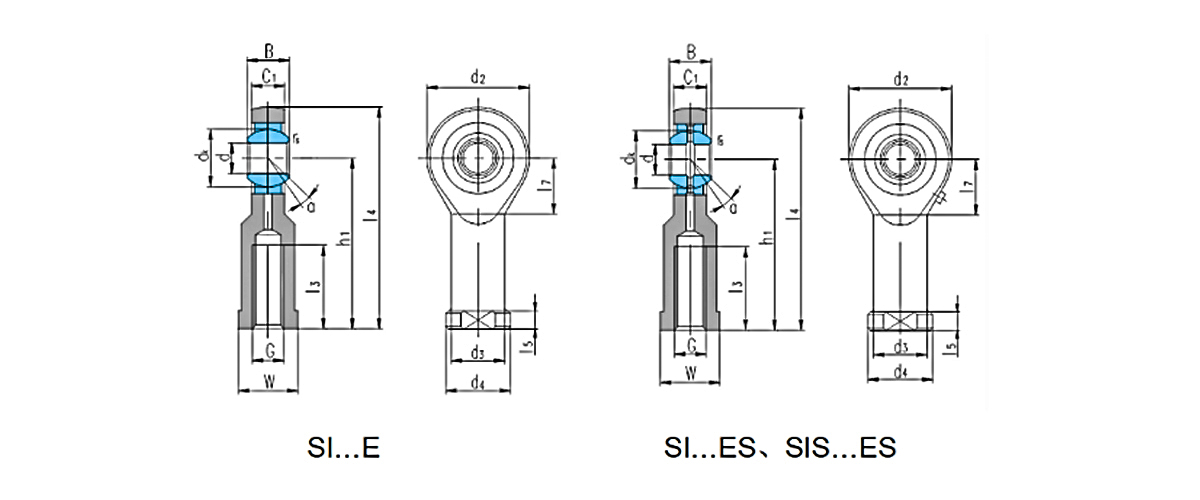

Lager nummer	Afmetingen mm																Belastingswaarden kN		Gewicht ≈kg
	Afmetingen mm																Belastingswaarden kN
	d	B	dK	C₁ maximaal	d₂	G 6U	h₁	ik₃ min	ik₄	ik₅	ik₇	W	d₃	d4	rs min	een ° ≈	Dynamisch	Statisch
SI5E 1)	5	6	10	4.5	21	M5	30	11	40.5	5	11.5	10	10	13	0.3	13	3.4	8.1	0.023
S16E 1)	6	6	10	4.5	21	M6	30	11	40.5	5	11.5	11	11	13	0.3	13	3.4	8.1	0.023
SI8E 1)	8	8	13	6.5	24	M8	36	15	48	5	13	13	13	16	0.3	15	5.5	12.9	0.040
S110E 1)	10	9	16	7.5	29	M10	43	20	57.5	6.5	15	16	16	19	0.3	12	8.1	17.6	0.065
S112E 1)	12	10	18	8.5	34	M12	50	23	67	7	18	18	19	22	0.3	10	10	24.5	0.108
S115ES 2)	15	12	22	10.5	40	M14	61	30	81	8	21	21	21	26	0.3	8	16	36	0.169
S17ES 2)	17	14	25	11.5	46	M16	67	34	90	10	24	27	25	29	0.3	10	21	45	0.235
SI20ES 2)	20	16	29	13.5	53	M20×1,5	77	40	103.5	10	25.5	30	28	34	0.3	9	30	60	0.335
S125ES	25	20	35.5	18	64	M24×2	94	48	126	12	33	36	35	42	0.6	7	48	83	0.665
S130ES	30	22	40.7	20	73	M30×2	110	56	146.5	15	37.5	46	42	50	0.6	6	62	110	1.05
SI35ES	35	25	47	22	82	M36×3	125	60	166	15	40	55	48	58	0.6	6	79	146	1.50
S140ES	40	28	53	24	92	M39×3	142	65	188	18	47	60	52	65	0.6	7	99	180	2.05
SIS40ES	40	28	53	24	92	M42×3	142	65	188	18	47	55	52	65	0.6	7	99	180	1.94
S145ES	45	32	60	28	102	M42×3	145	65	196	20	52	65	58	70	0.6	7	127	240	2.72
SI545ES	45	32	60	27	102	M45×3	145	65	196	20	52	60	58	70	0.6	7	127	240	2.61
SI50ES	50	35	66	31	112	M45×3	160	68	216	20	57	70	62	75	0.6	6	156	290	3.48
SI550ES	50	35	66	31	112	M52×3	160	69	216	20	57	65	62	75	0.6	6	156	260	3.24
S160ES	60	44	80	39	135	M52×3	175	70	242.5	20	68.5	80	70	88	1	6	245	450	5.55
SI560ES	60	44	80	39	135	M60×4	175	73	242.5	20	68.5	75	70	88	1	6	245	300	4.99
SI70ES	70	49	92	43	160	M56×4	200	80	280	20	81	85	80	98	1	6	313	610	8.72
SIS70ES	70	49	92	42	160	M72×4	200	80	280	20	81	80	85	98	1	6	313	470	8.33
S180ES	80	55	105	48	180	M64×4	230	85	320	25	91	95	95	110	1	6	400	750	12.9
SI580ES	80	55	105	47	180	M80×4	230	85	320	25	91	100	95	110	1	6	400	600	11.7
